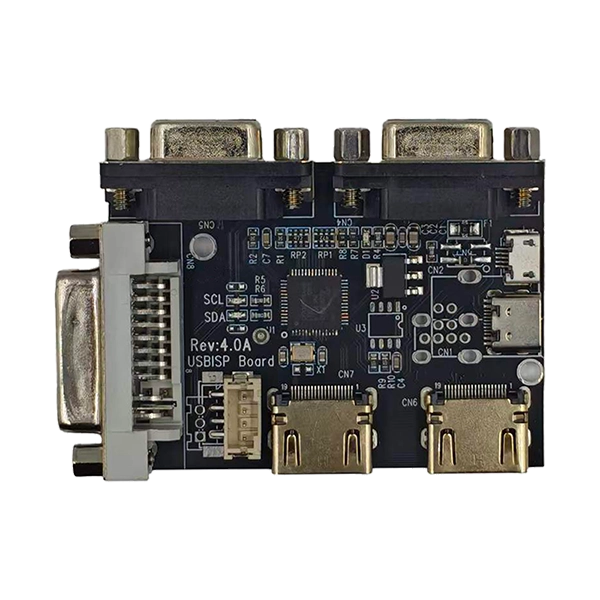

펌웨어 신뢰성은 산업용 디스플레이 시스템에서 하드웨어 품질만큼 중요합니다. 그만큼LCD 드라이버 보드용 USB-RTD 고속 프로그래머Realtek RTD 시리즈 디스플레이 컨트롤러 IC 프로그래밍을 위해 특별히 개발되었으며 펌웨어 다운로드, 일괄 생산, 디버깅 및 현장 업그레이드를 위한 효율적인 솔루션을 제공합니다.
LCD 컨트롤러 보드 제조업체, OEM 장비 제조업체 및 엔지니어링 팀을 위해 설계된 이 프로그래머는 프로그래밍 시간을 크게 줄이는 동시에 모든 생산 배치에서 펌웨어 무결성을 보장합니다. 맞춤형 산업용 디스플레이 솔루션을 위한 이상적인 동반자입니다.
범용 프로그래머와 달리 USB-RTD 프로그래머는 Realtek RTD 디스플레이 컨트롤러 플랫폼에 최적화되어 소프트웨어 개발 및 제조 과정에서 맞춤형 컨트롤러 보드와 안정적인 통신이 가능합니다.
단일 프로토타입을 프로그래밍하든 수천 개의 컨트롤러 보드를 대량 생산하든 LCD 드라이버 보드용 USB-RTD 고속 프로그래머는 전체 제조 공정에서 안정적이고 신뢰할 수 있는 성능을 제공합니다.
일반적인 생산 라인 작업 흐름은 다음과 같습니다.
- 펌웨어 다운로드
- 소프트웨어 검증
- 기능 테스트
- 대량생산 프로그래밍
- 펌웨어 버전 관리
- 배치 일관성 검증
안정적인 통신 연결은 프로그래밍 실패율을 최소화하고 운영자 개입을 크게 줄입니다.
당사의 최적화된 통신 메커니즘은 펌웨어 다운로드 시간을 크게 줄여 프로그래밍 안정성을 유지하면서 생산 처리량을 효과적으로 증가시킵니다.
주로 Realtek RTD 시리즈 디스플레이 컨트롤러 칩의 펌웨어 프로그래밍용으로 개발되어 맞춤형 LCD 드라이버 보드와의 완벽한 호환성을 보장합니다.

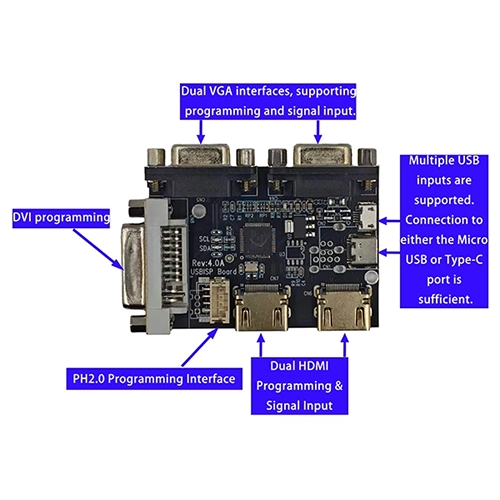

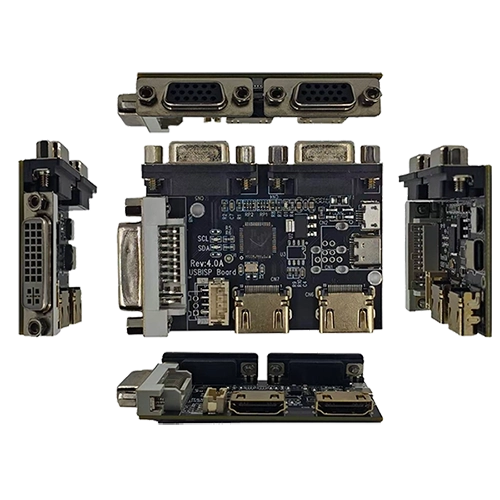

우리 프로그래머는 엔지니어링 개발 및 대량 생산의 요구를 충족시키기 위해 다양한 연결 옵션을 지원합니다. 여기에는 듀얼 HDMI 프로그래밍 및 신호 입력, 듀얼 VGA 인터페이스, DVI 프로그래밍 인터페이스, USB Type-C 인터페이스, 마이크로 USB 인터페이스 및 PH2.0 프로그래밍 커넥터가 포함됩니다. 이 유연한 인터페이스 설계를 통해 엔지니어는 프로그래밍 장비를 변경할 필요 없이 다양한 컨트롤러 보드 구성을 쉽게 처리할 수 있습니다.
R&D 엔지니어를 위해 우리 프로그래머는 컨트롤러 보드 개발 단계에서 매우 효율적인 플랫폼을 제공합니다. 이는 엔지니어가 맞춤형 펌웨어 디버깅, 새 LCD 패널의 호환성 확인, 다양한 디스플레이 해상도 테스트, 타이밍 매개변수 구성, 대량 생산 전 디스플레이 기능 검증, 제품 개발 중 펌웨어 업그레이드 수행과 같은 다양한 작업을 처리하는 데 도움을 줍니다. 궁극적으로 R&D 주기를 효과적으로 단축하고 신제품 출시 기간을 단축합니다.
안정적인 펌웨어 프로그래밍은 산업용 디스플레이의 프로그래밍 효율성을 직접적으로 결정합니다. LCD 드라이버 보드용 전용 USB-RTD 고속 프로그래머를 사용하면 프로그래밍 효율성이 향상되고 RTD 칩 기반 드라이버 보드와의 완벽한 호환성이 보장되며 프로그래밍 오류가 최소화되고 제품 유지 관리가 단순화되어 궁극적으로 고객 생산성이 향상됩니다.
USB-RTD 고속 프로그래머는 개발 및 생산 프로세스에 원활하게 통합되는 간단한 작업 흐름을 따릅니다.
1단계: 하드웨어 연결
USB 케이블을 통해 프로그래머를 PC에 연결하고 보드 설계에 따라 HDMI, VGA, DVI 또는 PH2.0 인터페이스를 사용하여 프로그래머를 대상 LCD 컨트롤러 보드에 연결합니다.
2단계: 소프트웨어 설정
PC에서 프로그래밍 소프트웨어를 실행합니다. 특정 LCD 패널 및 애플리케이션 요구 사항에 맞게 준비된 펌웨어 파일(.bin 또는 .hex 형식)을 로드합니다. 소프트웨어는 연결된 RTD 컨트롤러 IC 모델을 자동으로 감지합니다.
3단계: 펌웨어 프로그래밍
프로그래밍 프로세스를 시작합니다. 프로그래머는 데이터 무결성을 보장하기 위해 검증 검사를 통해 RTD 컨트롤러 IC의 플래시 메모리에 펌웨어를 기록합니다. 일반적인 프로그래밍 시간 범위는 다음과 같습니다.5~15초펌웨어 크기에 따라 보드당.
4단계: 확인 및 검증
프로그래밍 후 시스템은 소스 파일에 대해 작성된 펌웨어를 자동으로 확인합니다. 통과/실패 표시기는 성공적인 프로그래밍을 확인합니다. 실패한 보드는 재작업을 위해 플래그가 지정되어 결함이 있는 보드가 생산 라인에 도달할 위험이 줄어듭니다.
5단계: 생산 라인 통합
대량 생산의 경우 여러 프로그래머를 프로그래밍 스테이션에 배치할 수 있습니다. 운영자는 컨트롤러 보드를 순서대로 프로그래밍할 수 있으며, 각 보드는 일반적으로 연결부터 완료까지 20초 미만이 소요됩니다.
| 방법 | 보드당 프로그래밍 시간 | 설정 시간 | 적합 |
| USB-RTD 고속 프로그래머 | 5~15초 | 1분 이내 | 엔지니어링 샘플, 대량 생산, 현장 업그레이드 |
| 디버그 헤더를 통한 ISP(시스템 내 프로그래밍) | 15~30초 | 3~5분 | 개발 단계 디버깅 |
| 외부 플래시 프로그래머 | 30~60초 | 5~10분 | 사전 조립 플래시 프로그래밍 |
| 수동 펌웨어 복사(SD 카드) | 60~120초 | 5~15분 | 소량, 유지보수 전용 |
하루에 500개의 컨트롤러 보드를 프로그래밍하는 생산 라인의 경우 USB-RTD 고속 프로그래머는 ISP 방법에 비해 프로그래밍 시간을 약 2~4시간 절약하여 일일 생산 능력을 직접적으로 향상시킵니다.
LCD 드라이버 보드용 USB-RTD 고속 프로그래머는 주로 RTD 칩을 기반으로 하는 산업용 드라이버 보드용으로 설계되었으며 다른 디스플레이 또는 터치 제어 보드와 호환되지 않습니다. 산업용 LCD 컨트롤러 보드 생산, 의료용 디스플레이 펌웨어 프로그래밍, 맞춤형 모니터 제조, 엔지니어링 펌웨어 개발, 공장 소프트웨어 업그레이드, 생산 라인 프로그래밍 스테이션, 제품 유지 관리 및 애프터 서비스, 디스플레이 컨트롤러 검증 실험실을 포함한 다양한 시나리오에서 널리 사용됩니다.
| 특징 | 설명 |
| 제품 유형 | LCD 드라이버 보드용 USB-RTD 고속 프로그래머 |
| 타겟 IC | Realtek RTD 시리즈 디스플레이 컨트롤러 |
| 주요 기능 | 펌웨어 프로그래밍 및 업그레이드 |
| 프로그래밍 모드 | 고속 USB 통신 |
| 인터페이스 | HDMI, VGA, DVI, USB Type-C, 마이크로 USB, PH2.0 |
| 애플리케이션 | RTD 칩 기반 드라이버 보드 |
| 개발 지원 | 펌웨어 디버깅 및 검증 |
| 생산지원 | 일괄 프로그래밍 |
A: 맞춤형 LCD 드라이버 보드에 사용되는 Realtek RTD 시리즈 디스플레이 컨트롤러 IC용 펌웨어를 프로그래밍하고 업그레이드하도록 설계되었습니다.
답: 그렇습니다. 엔지니어링 샘플, 파일럿 생산 및 대량 생산에 적합합니다.
A: 프로그래머는 지원합니다HDMI, VGA, DVI, USB Type-C, 마이크로 USB 및 PH2.0컨트롤러 보드 설계에 따라 프로그래밍 인터페이스.
답: 그렇습니다. 대상 컨트롤러 보드에서 지원하는 경우 펌웨어 유지 관리, 업데이트 및 제품 서비스에 사용할 수 있습니다.
답: 그렇습니다. 다양한 LCD 해상도, 타이밍 매개변수 및 애플리케이션 요구 사항에 맞게 다양한 펌웨어 버전을 프로그래밍할 수 있습니다.
A: 이는 맞춤형 LCD 컨트롤러 보드 솔루션에 사용되는 지원되는 RTD 시리즈 디스플레이 컨트롤러 IC를 위한 것입니다. 호환성 확인을 위해 컨트롤러 보드 모델을 문의해 주세요.
답: 그렇습니다. 고객별 펌웨어는 배송 전에 프로그래밍 및 검증이 가능하므로 보드가 즉시 통합될 수 있도록 준비됩니다.
답: 그렇습니다. 당사의 엔지니어링 팀은 프로젝트 수명주기 전반에 걸쳐 펌웨어 프로그래밍 지침, 컨트롤러 보드 통합 지원 및 기술 지원을 제공합니다.
답: 그렇습니다. 여러 USB-RTD 프로그래머를 서로 다른 PC 또는 충분한 USB 대역폭을 갖춘 단일 PC에 연결할 수 있습니다. 각 프로그래머는 독립적으로 작동하여 여러 컨트롤러 보드를 동시에 병렬 프로그래밍할 수 있으므로 대량 생산 라인에 이상적입니다.
답변: 프로그래머에는 불완전한 펌웨어 쓰기를 방지하는 보호 메커니즘이 포함되어 있습니다. 중단이 발생하면 RTD 컨트롤러 IC를 처음부터 다시 프로그래밍할 수 있습니다. 특별한 복구 절차가 필요하지 않습니다. 간단히 프로그래밍 프로세스를 다시 연결하고 다시 시작하면 됩니다.
RTD 칩 기반 드라이버 보드를 위한 신뢰할 수 있는 프로그래머를 찾고 계십니까?
프로토타입 개발, 대량 생산 프로그래밍 또는 완전한 디스플레이 솔루션이 필요한 경우 당사 엔지니어링 팀이 귀하를 지원할 준비가 되어 있습니다.
언제든지 귀하의 프로젝트 요구사항에 대해 논의해 주시면 귀하의 프로젝트에 맞는 포괄적인 솔루션을 제공해 드리겠습니다.
