많은 산업용 장치에서는 안정적인 LVDS 그래픽 컨트롤러를 계속 사용하는 반면, 최신 LCD 패널에서는 eDP(Embedded DisplayPort) 인터페이스를 점점 더 많이 채택하고 있습니다. 전체 제어 플랫폼을 교체하는 데는 비용과 시간이 많이 소요되는 경우가 많습니다. 그만큼산업용 LCD 디스플레이용 LVDS-EDP 컨버터 보드SKY-TDM의 표준 LVDS 비디오 신호를 eDP 출력으로 변환하여 효율적인 마이그레이션 솔루션을 제공하므로 OEM 제조업체는 기존 하드웨어 아키텍처를 재설계하지 않고도 최신 LCD 패널을 통합할 수 있습니다.
산업용 애플리케이션을 위해 특별히 설계된 이 컴팩트 컨버터 보드는 자동화 장비, 의료 기기, 운송 시스템, 임베디드 컴퓨터 및 지능형 터미널을 위한 안정적인 신호 전송, 탁월한 호환성 및 장기적인 신뢰성을 제공합니다.
많은 산업용 제품은 10~15년 동안 서비스를 유지하는 반면, LCD 기술은 훨씬 빠르게 발전합니다. LVDS 패널의 가용성이 낮아지고 eDP 디스플레이가 업계 표준이 되면서 제조업체는 점점 더 많은 소싱 문제에 직면하게 되었습니다.
전체 임베디드 플랫폼을 재설계하는 대신 SKY-TDM의 컨버터 보드는 기존 LVDS 컨트롤러와 최신 eDP LCD 모듈 간의 지능형 인터페이스 브리지 역할을 합니다.
이 접근 방식은 엔지니어링 비용을 크게 낮추고, 개발 주기를 단축하며, 기존 하드웨어 투자를 보호합니다.
산업용 장비를 업그레이드하든 기존 프로세서 플랫폼을 기반으로 신제품을 설계하든 이 컨버터 보드는 안정적이고 확장 가능한 디스플레이 솔루션을 제공합니다.

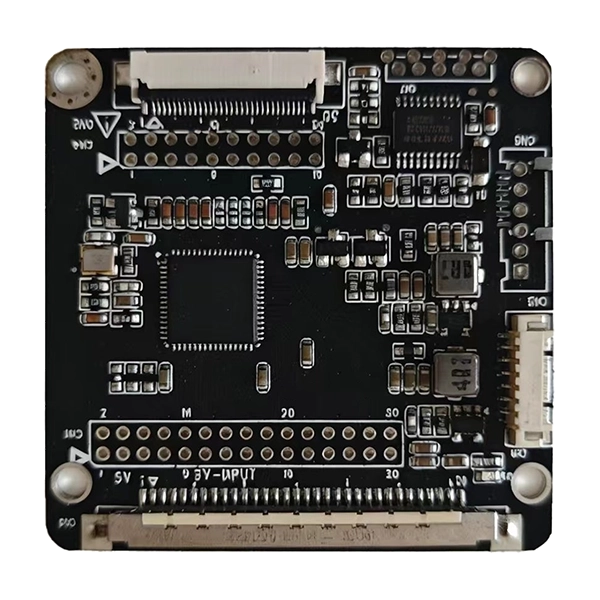

산업 환경에서는 컨버터 보드에 단순한 신호 변환보다 훨씬 더 많은 것을 요구합니다. 신뢰할 수 있는 장기간 작동을 보장하기 위해 모든 컨버터 보드는 산업용 등급 전자 부품으로 제작되었으며 최적화된 PCB(인쇄 회로 기판) 레이아웃을 갖추고 있습니다.
엔지니어링 하이라이트:
- 안정적인 LVDS 차동 신호 수신
- 고속 eDP 신호 출력 전송
- 최적화된 임피던스 매칭
- 낮은 EMI(전자기 간섭) 설계
- 안정적인 전력 시퀀싱
- 산업용 등급 온도 등급 부품

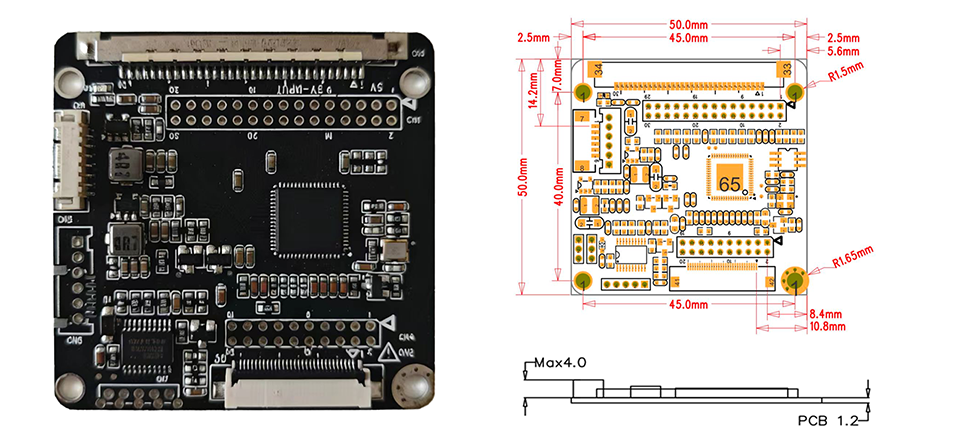

- 컴팩트한 PCB 디자인 (50 × 50 mm만 측정)
- 낮은 소비전력
- 우수한 장기 안정성
이러한 기능은 화면 깜박임, 신호 손실 또는 동기화 이상과 같은 문제를 최소화하면서 연속 작동 중에 우수한 이미지 품질을 유지하는 데 도움이 됩니다.
LCD 제조업체마다 타이밍 매개변수, 커넥터 핀아웃 및 초기화 요구 사항이 다른 경우가 많습니다. 고정된 표준 솔루션만을 제공하는 대신 고객과 긴밀히 협력하여 맞춤형 LCD 호환성을 위한 전문적인 엔지니어링 지원을 제공합니다.
지원되는 사용자 정의 서비스에는 해상도 구성, LCD 타이밍 최적화, eDP 패널 매개변수 조정, EDID(확장 디스플레이 식별 데이터) 프로그래밍, 펌웨어 사용자 정의, 백라이트 제어 최적화, 커넥터 적응, 케이블 사용자 정의 및 기계 통합 지원이 포함됩니다.
이러한 높은 수준의 유연성을 통해 OEM 고객은 최소한의 하드웨어 재설계 비용으로 다양한 패널 제조업체의 디스플레이를 쉽게 통합할 수 있습니다.
산업용 LCD 디스플레이용 LVDS-EDP 컨버터 보드는 산업 자동화 HMI, CNC 기계 인터페이스, 임베디드 산업용 PC, 의료 진단 장비, 실험실 장비, 철도 제어 시스템, 디지털 간판 컨트롤러, 셀프 서비스 키오스크, 스마트 제조 장비, 지능형 운송 시스템, 산업용 비전 시스템 및 휴대용 테스트 장비를 비롯한 다양한 분야에 널리 통합됩니다.
설치 공간이 작기 때문에 설치 공간이 제한된 응용 분야에 특히 적합합니다.
| 목 | 설명 |
| 입력 인터페이스 | 단일/이중 LVDS |
| 출력 인터페이스 | eDP |
| 지원되는 LCD 유형 | 산업용 TFT LCD 패널 |
| 펌웨어 | 맞춤형 |
| OEM / ODM | 지원됨 |
| 핀 | 신호 | 핀 | 신호 |
| 1 | TXO0- | 2 | TXO0+ |
| 3 | TXO1- | 4 | TXO1+ |
| 5 | TXO2- | 6 | TXO2+ |
| 7 | 접지 | 8 | TXOCLK- |
| 9 | TXOCLK+ | 10 | TXO3- |
| 11 | TXO3+ | 12 | TXE0- |
| 13 | TXE0+ | 14 | 접지 |
| 15 | TXE1- | 16 | TXE1+ |
| 17 | 접지 | 18 | TXE2- |
| 19 | TXE2+ | 20 | TXECLK- |
| 21 | TXECLK+ | 22 | TXE3- |
| 23 | TXE3+ | 24 | 접지 |
| 25 | 접지 | 26 | NC |
| 27 | NC | 28 | VCC(5V) |
| 29 | VCC(5V) | 30 | VCC(5V) |
| 핀 | 신호 | 핀 | 신호 |
| 1 | VCC(5V) | 2 | VCC(5V) |
| 3 | VCC(5V) | 4 | 접지 |
| 5 | 접지 | 6 | 접지 |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | 접지 | 14 | 접지 |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | 접지 | 26 | 접지 |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| 핀 | 신호 | 핀 | 신호 |
| 1 | NC | 2 | 접지 |
| 3 | LANE1_N | 4 | LANE1_P |
| 5 | 접지 | 6 | LANE0_N |
| 7 | LANE0_P | 8 | 접지 |
| 9 | AUX_P | 10 | AUX_N |
| 11 | 접지 | 12 | VCC(3.3V) |
| 13 | VCC(3.3V) | 14 | NC |
| 15 | TGND | 16 | 접지 |
| 17 | HPD | 18 | 접지 |
| 19 | 접지 | 20 | 접지 |
| 21 | HPD | 22 | BL_EN |
| 23 | BL_ADJ | 24 | NC |
| 25 | NC | 26 | BL-파워 |
| 27 | BL-파워 | 28 | BL-파워 |
| 29 | BL-파워 | 30 | NC |
| 핀 | 신호 | 핀 | 신호 |
| 1 | VCC(3.3V) | 2 | VCC(3.3V) |
| 3 | 접지 | 4 | 접지 |
| 5 | LANE0_N | 6 | LANE0_P |
| 7 | LANE1_N | 8 | LANE1_P |
| 9 | NC | 10 | NC |
| 11 | NC | 12 | NC |
| 13 | 접지 | 14 | 접지 |
| 15 | AUX_N | 16 | AUX_P |
| 17 | 접지 | 18 | 접지 |
| 19 | HPD | 20 | HPD |
| 핀 | 신호 |
| 1 | 접지 |
| 2 | 접지 |
| 3 | PWM |
| 4 | EN_ON/OFF |
| 5 | 12V |
| 6 | 12V |
디스플레이 산업은 LVDS에서 eDP(Embedded DisplayPort) 인터페이스로 꾸준히 전환하고 있습니다. OEM 제조업체가 전환하는 이유는 다음과 같습니다.
더 높은 대역폭:eDP는 LVDS에 비해 더 높은 해상도와 새로 고침 빈도를 지원하므로 LVDS가 처리할 수 없는 4K 및 높은 프레임 속도 디스플레이를 가능하게 합니다.
케이블 수 감소:eDP는 LVDS보다 적은 수의 신호 라인을 사용하므로 내부 케이블 라우팅 복잡성이 줄어들고 EMI 성능이 향상됩니다.
낮은 전력 소비:eDP는 더 낮은 전압에서 작동하고 절전 기능을 포함하므로 배터리 구동식 및 에너지 효율적인 장비에 이상적입니다.
더 나은 이미지 품질:eDP는 더 높은 색상 깊이와 패널 자체 새로 고침 및 가변 새로 고침 빈도와 같은 고급 이미지 처리 기능을 지원합니다.
향후 패널 가용성:LCD 제조업체에서는 eDP를 선호하여 LVDS 패널을 단계적으로 폐지하고 있습니다. 이제 업그레이드하면 단종된 LVDS 모델에 의존하지 않고도 장기적인 패널 공급이 보장됩니다.
단순화된 통합:eDP는 표준 커넥터와 간단한 케이블링을 사용하여 조립 시간과 잠재적인 연결 오류를 줄입니다.
산업 장비 제조업체의 경우 당사의 컨버터 보드를 통해 eDP 패널로 마이그레이션하면 기존 컨트롤러를 교체하지 않고도 최신 디스플레이 기술을 구현하는 실용적인 경로를 얻을 수 있습니다.

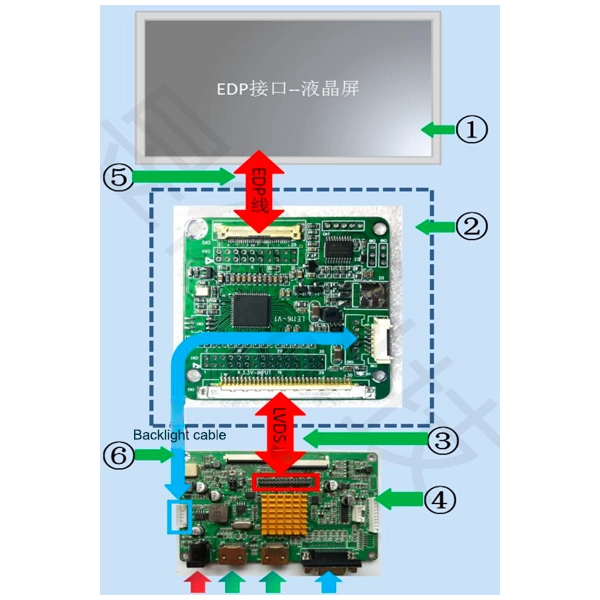

시나리오 1: eDP 패널 업그레이드가 포함된 레거시 컨트롤러
기존 컨트롤러는 완벽하게 작동하지만 LVDS만 출력합니다. 원래 LVDS 패널은 단종되었으며 eDP 교체만 가능합니다. LVDS 컨트롤러와 새 eDP 패널 사이에 컨버터 보드를 설치합니다. 메인 컨트롤러에 대한 펌웨어 변경이 필요하지 않습니다.
시나리오 2: 기존 프로세서 플랫폼을 사용한 신제품 개발
귀하의 프로세서 플랫폼은 LVDS 출력을 지원하지만 신제품에 이상적인 LCD 패널은 eDP를 사용합니다. 전체 메인보드를 재설계하는 대신 당사의 컨버터 보드를 사용하여 인터페이스 격차를 해소하고 출시 기간을 단축하세요.
시나리오 3: 다중 소스 패널 조달
공급망 위험을 줄이려면 LVDS를 제공하는 업체도 있고 eDP를 제공하는 업체 등 여러 LCD 패널 공급업체의 자격을 갖추어야 합니다. 당사의 컨버터 보드를 사용하면 두 인터페이스 패널 중 하나를 유연하게 소싱하면서 하나의 컨트롤러 출력(LVDS)으로 표준화할 수 있습니다.
시나리오 4: 배치된 장비의 현장 업그레이드
귀하의 설치된 장비 기반에서는 공급이 점점 어려워지고 있는 LVDS 패널을 사용하고 있습니다. 당사의 컨버터 보드를 사용하면 서비스 팀이 현장 유지 관리 중에 고장난 LVDS 패널을 사용 가능한 eDP 패널로 교체하여 값비싼 컨트롤러 업그레이드 없이 장비 수명을 연장할 수 있습니다.
올바른 공급업체를 선택하는 것은 올바른 하드웨어를 선택하는 것만큼 중요합니다. 단순히 표준 보드를 배송하는 유통업체와 달리 SKY-TDM은 프로젝트 전반에 걸쳐 완벽한 엔지니어링 협업을 제공합니다.
우리의 핵심 장점
- 전문 터치 디스플레이 제조업체
- 산업용 디스플레이 통합에 대한 광범위한 경험
- 맞춤형 펌웨어 개발
- 맞춤형 케이블 디자인 서비스
- LCD 호환성 테스트
- ISO 9001품질경영시스템 인증
- ISO 13485의료기기 품질경영시스템 인증
- IATF 16949자동차 품질경영시스템 인증
- 신속한 프로토타이핑
- 안정적인 장기 공급
- 생산 전후의 종합적인 기술 지원
우리 엔지니어링 팀은 OEM 고객과 긴밀히 협력하여 개발 위험을 줄이고 제품 출시 기간을 단축합니다.
A: 대부분의 산업용 eDP LCD는 펌웨어 구성 후에 지원될 수 있습니다. 호환성 평가를 위해 LCD 모델 번호를 제공하는 것이 좋습니다.
답: 그렇습니다. 타이밍 매개변수, 분해능, EDID 정보 및 초기화 순서를 모두 사용자 정의할 수 있습니다.
답: 물론이죠. 우리는 맞춤형 LVDS 케이블, eDP 케이블, FFC/FPC 케이블 및 전체 배선 장치를 제조합니다.
답: 그렇습니다. 이것은 이 컨버터 보드의 가장 일반적인 응용 프로그램 중 하나입니다. 호환 가능한 교체용 LCD를 권장하고 이에 따라 변환기를 구성할 수 있습니다.
답: 그렇습니다. 이 보드는 장기간 연속 작동을 위한 산업용 등급 구성 요소를 사용하여 설계되었습니다.
답: 그렇습니다. 대량 생산 전에 엔지니어링 샘플을 사용할 수 있습니다.
A: 산업 프로젝트에는 긴 제품 수명 주기가 필요한 경우가 많습니다. OEM 고객을 위한 장기 공급 및 라이프사이클 관리를 지원합니다.
답: 그렇습니다. 보드는 단일 채널(1레인) 및 듀얼 채널(2레인) LVDS 입력 구성을 모두 지원합니다. 특정 컨트롤러 및 패널 요구 사항에 따라 펌웨어 사용자 정의 중에 적절한 구성이 설정됩니다.
A: 보드는 최대 해상도를 지원합니다.1920×1080 @ 60Hz단일 채널 LVDS 입력 및 최대2560×1440 @ 60Hz듀얼 채널 LVDS 입력의 경우 패널 사양 및 케이블 품질에 따라 다릅니다. 더 높은 해상도의 패널에 대해서는 당사 엔지니어링 팀에 문의하여 호환성 평가를 받으시기 바랍니다.
