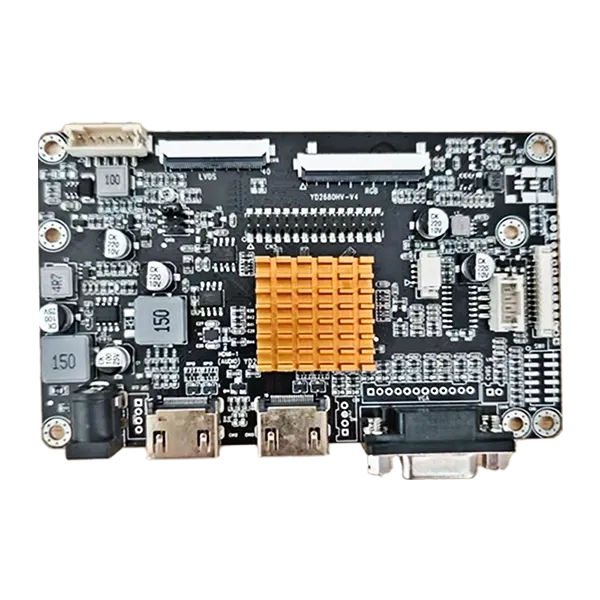

현대 산업 장비에는 유연한 디스플레이 인터페이스, 탁월한 이미지 품질, 긴 제품 수명 주기가 필요합니다. 우리의2-HDMI - LVDS TTL 인터페이스 AD 보드HDMI 신호 소스를 산업용 TFT LCD 패널에 연결해야 하는 OEM 장비 제조업체를 위해 특별히 개발되었습니다.

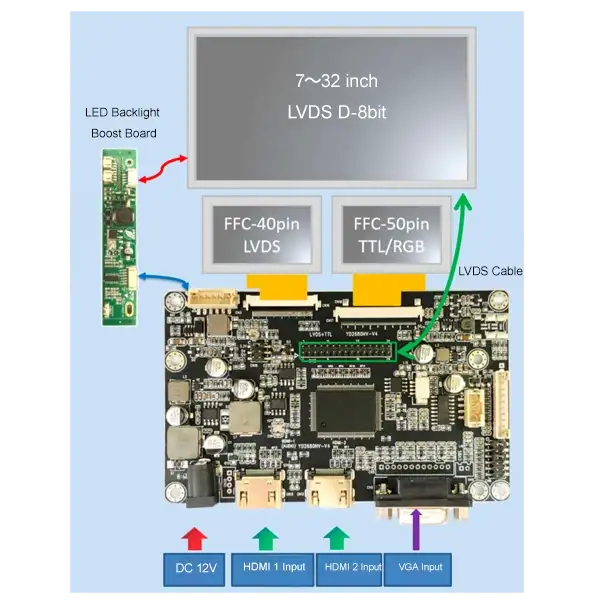

지원듀얼 HDMI 비디오 입력, 컨트롤러 보드는 디지털 신호를 LVDS 또는 TTL 인터페이스로 변환하므로 여러 제조업체의 광범위한 LCD 패널에 적합합니다. 기존 디스플레이를 업그레이드하든 새로운 임베디드 시스템을 개발하든 이 컨트롤러 보드는 안정적이고 비용 효율적인 솔루션을 제공합니다.
소비자용 디스플레이 보드와 달리 안정적인 성능, 탁월한 EMC 특성, 장기적인 부품 가용성으로 지속적인 산업 운영에 최적화되어 있습니다.
듀얼 HDMI 입력:두 개의 HDMI 신호 소스 간 전환을 지원하여 시스템 유연성을 크게 향상시킵니다.
듀얼 LVDS 및 TTL 출력:LVDS 및 RGB TTL(병렬 RGB) LCD 패널을 모두 지원하여 하드웨어 재설계 비용을 효과적으로 절감합니다.
광범위한 LCD 호환성:7~32인치 범위의 산업용 TFT LCD 패널과 호환됩니다(특정 패널 사양에 따라 맞춤 설정 가능).
우수한 이미지 품질:HD 이미지 처리, 낮은 신호 간섭, 안정적인 색상 성능 및 빠른 응답 시간이 특징입니다.
산업 등급 디자인:열악한 산업 환경과 지속적이고 장기적인 작동을 위해 설계되었습니다.
유연한 펌웨어 구성:LCD 해상도, 타이밍 매개변수, 인터페이스 정의 및 특정 고객 요구 사항을 기반으로 맞춤형 펌웨어 개발을 지원합니다.
산업 자동화, 의료 기기, 셀프 서비스 키오스크, 디지털 간판 및 내장형 디스플레이에 이상적인 이 보드는 이러한 산업의 까다로운 표준을 완벽하게 충족합니다.
까다로운 산업 환경을 견딜 수 있도록 제작된 이 보드는 고급 신호 및 전압 보호 기능을 갖추고 있습니다. 신호 간섭과 디스플레이 불안정성을 효과적으로 제거하여 가장 복잡한 조건에서도 완벽한 성능을 보장합니다.
단순히 전자 부품만 제공하는 컨트롤러 보드 공급업체와 달리 당사는 완전한 디스플레이 통합 서비스 제공에 전념하는 터치스크린 전문 제조업체입니다. 우리의 핵심 역량은 다음과 같습니다:
우리는 이상적인 산업 등급 LCD 선택, 정전식 또는 저항막 터치스크린 맞춤화, LCD 컨트롤러 보드 구성, LCD 모듈용 광학 본딩 제공, 커버 유리 맞춤화 및 일치하는 LCD 인터페이스 케이블 어셈블리 공급을 지원합니다. 이를 통해 소싱 복잡성이 크게 줄어들고 제품 개발 주기가 효과적으로 단축됩니다.
우리는 LCD 해상도 구성, LVDS 핀 매핑, TTL 타이밍 조정, 펌웨어 최적화, 백라이트 및 밝기 제어, OSD 메뉴 언어, 시작 로고 사용자 정의, 케이블 핀 정의, 커넥터 유형 사용자 정의 및 기계 장착 구조 요구 사항을 포함한 포괄적인 사용자 정의 옵션을 제공합니다. 우리는 OEM 및 ODM 프로젝트에서 고객과 협력하는 데 큰 관심을 갖고 있습니다.
전문적인 터치 스크린 공장으로서 우리는 생산 공정의 모든 단계에 엄격한 품질 관리를 통합합니다. 당사의 제조 시스템 인증에는 다음이 포함됩니다.ISO 9001품질경영시스템,ISO 13485의료기기 품질 관리 시스템 및IATF 16949자동차 품질 관리 시스템. 모든 컨트롤러 보드는 안정적인 작동과 고객의 디스플레이 패널과의 완벽한 호환성을 보장하기 위해 배송 전에 엄격한 기능 테스트를 거칩니다.
| 특징 | 혜택 |
| 듀얼 HDMI 입력 | 유연한 비디오 소스 선택 |
| LVDS 및 TTL 출력 | 다양한 LCD 인터페이스 유형 지원 |
| 산업용 부품 | 긴 서비스 수명 |
| 안정적인 신호 처리 | 간섭을 최소화한 선명한 이미지 |
| 펌웨어 사용자 정의 | 다양한 LCD 패널과 일치 |
| 컴팩트한 PCB 디자인 | 임베디드 장비에 쉽게 통합 |
| 장기 공급 | 산업 수명주기 관리에 이상적 |
| 핀 | 신호 | 핀 | 신호 |
| 1 | VCC(3.3/5V) | 2 | VCC(3.3/5V) |
| 3 | VCC(3.3/5V) | 4 | NC |
| 5 | 접지 | 6 | 접지 |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | 접지 | 14 | 접지 |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | 접지 | 26 | 접지 |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| 핀 | 신호 | 핀 | 신호 |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | 다시 놓기 | 6 | 대기 |
| 7 | 접지 | 8 | R0- |
| 9 | R0+ | 10 | 접지 |
| 11 | R1- | 12 | R1+ |
| 13 | 접지 | 14 | R2- |
| 15 | R2+ | 16 | 접지 |
| 17 | CLK- | 18 | CLK+ |
| 19 | 접지 | 20 | R3- |
| 21 | R3+ | 22 | 접지 |
| 23 | NC | 24 | NC |
| 25 | 접지 | 26 | NC |
| 27 | 디모 | 28 | 떨림 |
| 29 | AVDD | 30 | 접지 |
| 31 | 주도의- | 32 | 주도의- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| 핀 | 신호 | 핀 | 신호 |
| 1 | LED+ | 2 | LED+ |
| 3 | 주도의- | 4 | 주도의- |
| 5 | 접지 | 6 | Vcom |
| 7 | DVDD(3.3/5V) | 8 | 방법 |
| 9 | 드 | 10 | VS |
| 11 | 고등학교 | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | 지하 2층 | 18 | 지하 1층 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | 접지 |
| 37 | DCLK | 38 | 접지 |
| 39 | 좌/우 | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | 다시 놓기 |
| 45 | 폴 | 46 | Vcom |
| 47 | NC | 48 | NC |
| 49 | NC | 50 | NC |
| 핀 | 신호 |
| 1 | 접지 |
| 2 | 접지 |
| 3 | 바디 |
| 4 | 켜기/끄기 |
| 5 | 5V/12V(일반) |
| 6 | 5V/12V(일반) |
LCD 패널, 터치 스크린, 케이블, 펌웨어 및 컨트롤러 보드 간의 호환성 문제로 인해 많은 산업 프로젝트가 실패합니다. 우리는 다음 서비스를 제공하여 이러한 위험을 제거하도록 돕습니다.
- 완벽한 디스플레이 매칭 솔루션
- LCD 타이밍 구성
- 인터페이스 검증
- 터치 호환성 테스트
- 장기 제품 가용성
- 프로젝트 수명주기 전반에 걸친 엔지니어링 지원
이러한 포괄적인 서비스는 귀하의 제품 요구 사항을 완벽하게 충족하도록 설계되었습니다. 고객은 부품을 개별적으로 조달하는 대신 완벽하게 검증된 디스플레이 솔루션을 받게 됩니다. 이는 귀중한 엔지니어링 및 R&D 시간을 절약할 뿐만 아니라 개발 위험도 크게 줄여줍니다.
A: 이 2-HDMI - LVDS TTL 인터페이스 AD 보드는 LVDS 또는 TTL 인터페이스가 있는 광범위한 산업용 TFT LCD 패널을 지원하도록 구성할 수 있습니다. 호환성 확인을 위해 특정 LCD 모델 번호를 알려주십시오.
답: 그렇습니다. 우리는 LCD 해상도, 타이밍 매개변수, 인터페이스 정의 및 특정 애플리케이션 요구 사항을 기반으로 맞춤형 펌웨어를 제공합니다.
답: 그렇습니다. OEM 프로젝트의 경우 부팅 로고, 다중 언어 설정, OSD 기능 및 다양한 디스플레이 매개변수의 사용자 정의를 지원합니다.
답: 그렇습니다. 이 보드는 산업용 등급 구성 요소로 설계되었으며 까다로운 환경에서 장기간 연속 작동할 수 있도록 특별히 제작되었습니다.
답: 물론이죠. 우리는 LCD 패널, 터치 스크린, 컨트롤러 보드, 케이블, 광학 본딩 및 기계적 통합을 포함하는 원스톱 완전한 솔루션을 제공할 수 있습니다.
답: 그렇습니다. 우리 엔지니어링 팀은 LCD 매칭, 펌웨어 개발, 인터페이스 구성 및 프로젝트 통합을 지원합니다.
다음 프로젝트를 위해 신뢰할 수 있는 HDMI-LVDS/TTL LCD 컨트롤러 보드를 찾고 계십니까?
당사의 엔지니어링 팀은 가장 적합한 컨트롤러 보드를 신속하게 찾고 펌웨어를 구성하여 귀하의 애플리케이션에 특별히 맞춤화된 완벽한 디스플레이 솔루션을 제공할 수 있도록 도와드립니다. 산업용 등급 LCD 패널, 터치 스크린, 컨트롤러 보드, 옵티컬 본딩 및 OEM 엔지니어링 지원을 단일 공급망에 통합함으로써 당사는 고객이 개발 주기를 단축하고 통합 위험을 줄이며 출시 기간을 단축할 수 있도록 최선을 다해 지원하고 있습니다.
