산업용 장비에는 고객의 하드웨어 플랫폼에 따라 다른 비디오 인터페이스가 필요한 경우가 많습니다. 기존 LCD 컨트롤러 보드는 일반적으로 하나의 패널 인터페이스만 지원하므로 엔지니어는 다양한 프로젝트를 위해 하드웨어를 재설계하거나 여러 컨트롤러 보드를 구입해야 했습니다.

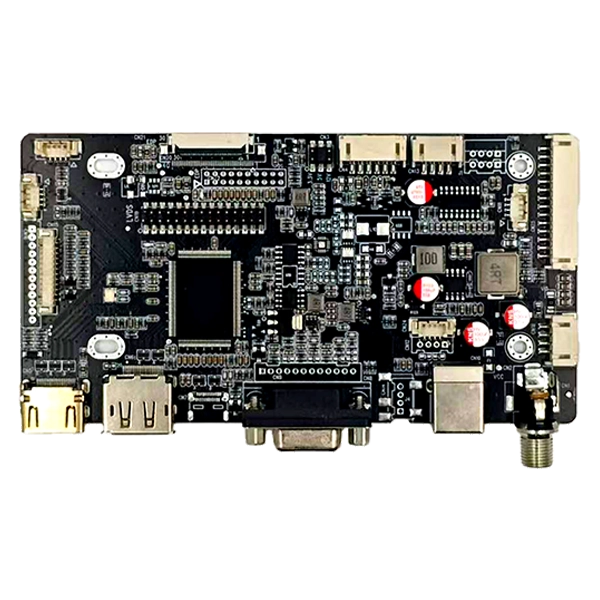

SKY-TDMHDMI 및 DP 및 VGA 및 유형 C-LVDS EDP 인터페이스 AD 보드통합하여 이러한 제한 사항을 제거합니다.HDMI, DisplayPort, VGA 및 USB Type-C비디오 입력과 함께LVDS 및 eDP단일 산업 등급 PCB에 출력을 표시합니다.
새로운 HMI를 개발하든, 레거시 장비를 업그레이드하든, 임베디드 디스플레이를 산업 기계에 통합하든, 하나의 컨트롤러 보드는 엔지니어링 시간, 재고 비용 및 제품 복잡성을 줄이면서 여러 LCD 구성을 지원합니다.
장기간의 산업용 애플리케이션을 위해 설계된 이 보드는 OEM 장비 제조업체 및 시스템 통합업체를 위한 안정적인 이미지 품질, 유연한 전원 옵션 및 포괄적인 주변 장치 인터페이스를 제공합니다.

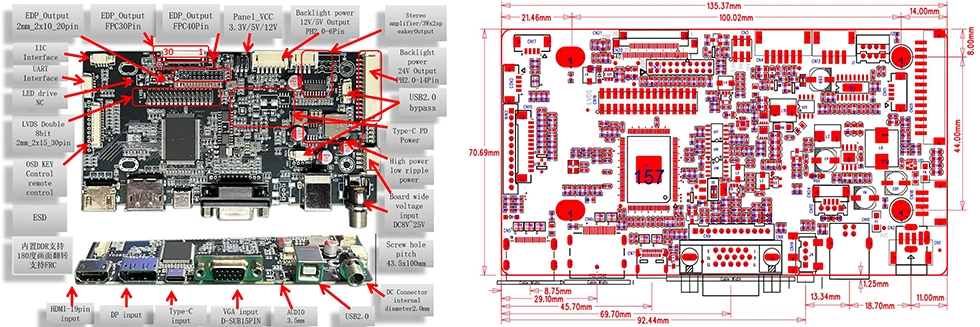

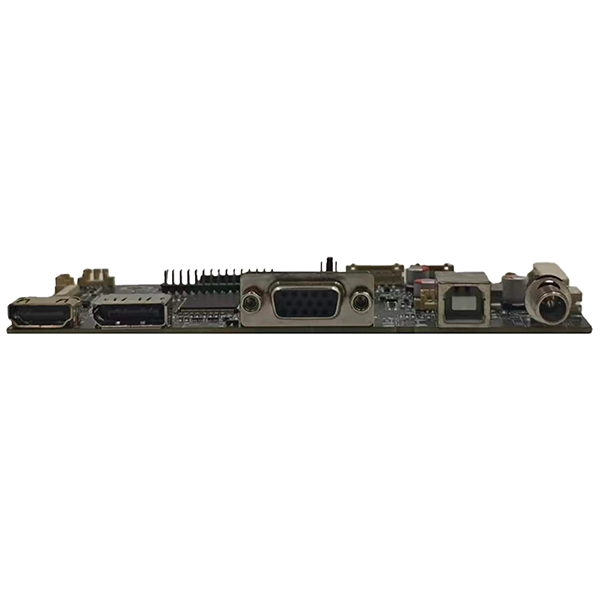

이 인터페이스 AD 보드는 여러 입력 옵션을 통합하고 오늘날 가장 일반적인 비디오 소스와 완벽하게 호환됩니다.HDMI, DisplayPort(DP), VGA 및 USB Type-C(DP Alt 모드). 이를 통해 고객은 추가 컨버터 보드 없이도 다양한 호스트 플랫폼 간에 원활하게 전환할 수 있습니다.
이 HDMI, DP, VGA 및 Type C-LVDS EDP 인터페이스 AD 보드는 두 주류 LCD 인터페이스 표준과 완벽하게 호환됩니다. 사용 가능한 디스플레이 출력 옵션에는 듀얼 채널 8비트 LVDS, 20핀 eDP, 30핀 eDP FPC 및 40핀 eDP FPC가 포함됩니다. 7인치 화면부터 대형 디스플레이까지 다양한 산업용 TFT LCD 모듈에 이상적으로 적합합니다.
소비자 등급 디스플레이 보드와 달리 이 HDMI, DP, VGA 및 Type-C-LVDS EDP 인터페이스 AD 보드는 높은 사양과 까다로운 산업용 애플리케이션을 위해 특별히 설계되었습니다. 핵심 하드웨어 기능에는 넓은 DC 입력 전압(8V-25V), 낮은 리플 산업용 전원 설계, 강화된 ESD(정전기 방전) 보호 및 산업용 등급 부품 사용을 통해 장기적으로 안정적인 작동을 보장합니다. 특히 실외 설정 및 고온 조건과 같은 복잡한 환경에 적합하여 일관된 디스플레이 안정성을 보장합니다.
이 HDMI 및 DP, VGA 및 Type C-LVDS EDP 인터페이스 AD 보드는 복잡한 환경에서 작동하는 산업용 제품에 널리 사용됩니다. 일반적인 애플리케이션 시나리오에는 산업용 HMI 터미널, 오픈 프레임 터치 모니터, CNC 기계 인터페이스, 의료 진단 장비 및 머신 비전 시스템이 포함됩니다.
모든 디스플레이 프로젝트는 독특합니다. 우리는 LCD 패널 호환성 검증, 펌웨어 최적화, EDID(확장 디스플레이 식별 데이터) 수정, 백라이트 매개변수 튜닝, 맞춤형 LVDS 및 eDP 케이블 설계, PCB 로고 인쇄 등 포괄적인 기술 지원 서비스를 제공합니다. 프로젝트에 표준 컨트롤러 보드가 필요하든 완전히 맞춤형 솔루션이 필요하든 SKY-TDM은 제품 수명주기의 모든 단계에서 전문적인 엔지니어링 지원을 제공합니다.
| 목 | 사양 |
| 비디오 입력 | HDMI, 디스플레이포트(DP), VGA, Type-C |
| 디스플레이 출력 | LVDS, eDP(20핀/30핀/40핀) |
| 패널 전압 | 3.3V/5V/12V |
| 백라이트 출력 | 5V/12V/24V |
| 오디오 | 3W x 2 증폭기 |
| 입력 전압 | 8~28V |
| 작동 온도 | -20°C ~ 80°C |
| 핀 | 신호 | 핀 | 신호 |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | VCC(3.3/5/12V) | 4 | NC |
| 5 | 접지 | 6 | 접지 |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | 접지 | 14 | 접지 |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | 접지 | 26 | 접지 |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| 핀 | 신호 | 핀 | 신호 |
| 1 | NC | 2 | 접지 |
| 3 | eDP3N/3- | 4 | eDP3P/3+ |
| 5 | 접지 | 6 | eDP2N/2- |
| 7 | eDP2P/2+ | 8 | 접지 |
| 9 | eDP1N/1- | 10 | eDP1P/1+ |
| 11 | 접지 | 12 | eDP0N/0- |
| 13 | eDP0P/0+ | 14 | 접지 |
| 15 | AUX_P/+ | 16 | AUX_N/- |
| 17 | 접지 | 18 | VCC(3.3/5/12V) |
| 19 | VCC(3.3/5/12V) | 20 | VCC(3.3/5/12V) |
| 21 | VCC(3.3/5/12V) | 22 | NC |
| 23 | 접지 | 24 | 접지 |
| 25 | 접지 | 26 | 접지 |
| 27 | eDP_HPD | 28 | BK_GND |
| 29 | BK_GND | 30 | BK_GND |
| 31 | BK_GND | 32 | BK_GND |
| 33 | BK-PWM | 34 | BK_EN |
| 35 | NC | 36 | NC |
| 37 | BK_VCC | 38 | BK_VCC |
| 39 | BK_VCC | 40 | NC |
| 핀 | 신호 | 핀 | 신호 |
| 1 | NC | 2 | 접지 |
| 3 | eDP1N/1- | 4 | eDP1P/1+ |
| 5 | 접지 | 6 | eDP0N/0- |
| 7 | eDP0P/0+ | 8 | 접지 |
| 9 | AUX_P/+ | 10 | AUX_N/- |
| 11 | 접지 | 12 | VCC(3.3/5/12V) |
| 13 | VCC(3.3/5/12V) | 14 | NC |
| 15 | 접지 | 16 | 접지 |
| 17 | eDP_HPD | 18 | BK_GND |
| 19 | BK_GND | 20 | BK_GND |
| 21 | BK_GND | 22 | BK_EN |
| 23 | BK_PWM | 24 | NC |
| 25 | NC | 26 | BK_VCC |
| 27 | BK_VCC | 28 | BK_VCC |
| 29 | BK_VCC | 30 | NC |
| 핀 | 신호 | 핀 | 신호 |
| 1 | VCC(3.3/5/12V) | 2 | VCC(3.3/5/12V) |
| 3 | 접지 | 4 | 접지 |
| 5 | eDP0N/0- | 6 | eDP0P/0+ |
| 7 | eDP1N/1- | 8 | eDP1P/1+ |
| 9 | eDP2N/2- | 10 | eDP2P/2+ |
| 11 | eDP3N/3- | 12 | eDP3P/3+ |
| 13 | 접지 | 14 | 접지 |
| 15 | AUX_N/- | 16 | AUX_P/+ |
| 17 | 접지 | 18 | 접지 |
| 19 | NC/EDP_HPD | 20 | EDP_HPD |
| 핀 | 신호 |
| 1 | 접지 |
| 2 | 접지 |
| 3 | PWM/Vadj |
| 4 | 켜기/끄기 |
| 5 | +12V/5V |
| 6 | +12V/5V |
하드웨어 공급은 단지 기초일 뿐입니다. 서비스는 장기적인 성공을 보장합니다. SKY-TDM은 프로젝트 시작을 가속화하고 공급망 문제를 완전히 해결하기 위해 최선을 다하고 있습니다. 우리는 다음과 같은 핵심 지원을 제공합니다.
- 긴 제품 수명주기:안정적이고 신뢰할 수 있는 대량 생산 능력.
- 포괄적인 기술 지원:LCD 호환성 테스트 및 맞춤형 신호 케이블 지원.
- 유연한 생산 모델:낮은 MOQ(최소 주문 수량) 및 신속한 기술 대응.
- 올인원 디스플레이 솔루션:터치스크린과 LCD 패널은 다양한 요구 사항을 충족하기 위해 일치하는 세트로 배송됩니다.
답: 그렇습니다. LVDS 또는 eDP 인터페이스를 갖춘 산업용 등급 TFT LCD 패널과 호환됩니다. 귀하의 특정 패널 모델에 따라 적절한 커넥터와 펌웨어를 추천해 드릴 수 있습니다.
A: 보드는 지원합니다HDMI, DisplayPort, VGA 및 USB Type-C(DP Alt 모드 포함) 다양한 산업용 컴퓨터 및 임베디드 시스템과의 폭넓은 호환성을 보장합니다.
답: 그렇습니다. 우리는 타이밍 조정, EDID(확장 디스플레이 식별 데이터) 구성, 부팅 로고 사용자 정의 및 패널 매개변수 최적화를 포함한 포괄적인 펌웨어 사용자 정의 서비스를 제공합니다.
A: 컨트롤러 보드는 다음과 같은 넓은 DC 입력 범위를 지원합니다.8~25V, 12V 및 24V 산업용 전원 공급 장치 시스템과 완벽하게 호환됩니다.
답: 그렇습니다. 우리는 고객을 위한 플러그 앤 플레이 통합을 보장하기 위해 맞춤형 LVDS 케이블, eDP FPC 케이블, 백라이트 케이블 및 전원 하네스를 제조합니다.
답: 그렇습니다. 우리는 PCB 실크스크린 로고 인쇄, 펌웨어 사용자 정의, 커넥터 수정, 케이블 어셈블리 및 완전한 ODM 개발 서비스를 지원합니다.
A: LVDS 출력은 최대 지원1920×1080 @ 60Hz(이중 채널 8비트). eDP 출력은 최대3840×2160 @ 60Hz(4K UHD), 패널 사양 및 케이블 품질에 따라 다름. 4K 애플리케이션의 경우 최적의 대역폭을 위해 eDP 인터페이스를 사용하는 것이 좋습니다.
답: 그렇습니다. 보드는 펌웨어 구성을 통해 180° 이미지 회전을 지원합니다. 90°/270° 회전(세로 모드)의 경우 패널 및 애플리케이션 요구 사항에 따라 펌웨어를 맞춤 설정할 수 있습니다. 주문할 때 방향 요구 사항을 지정하십시오.
믿을 수 있는 사람을 찾고 있어요HDMI 및 DP 및 VGA 및 유형 C-LVDS EDP 인터페이스 AD 보드다음 임베디드 디스플레이 프로젝트를 원하시나요?
가장 적합한 솔루션을 추천하려면 문의 시 다음 정보를 제공하십시오.
- LCD 패널 모델 번호
- 필수 비디오 입력 인터페이스(HDMI, DP, VGA 또는 USB Type-C)
- 입력 전원 전압
- 백라이트 요구 사항
- 연간 예상 수량
- OEM 또는 펌웨어 사용자 정의 요구 사항
당사의 엔지니어링 팀은 귀하의 사양을 검토하고 영업일 기준 24시간 이내에 호환 가능한 솔루션, 기술 권장 사항 및 견적을 제공할 것입니다.
