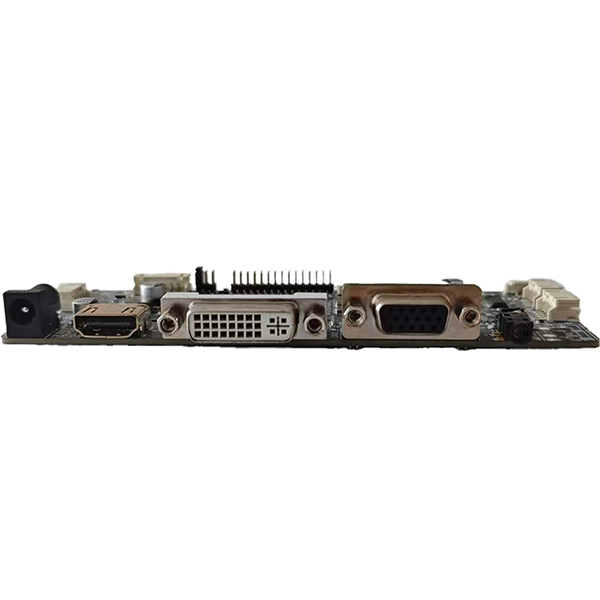

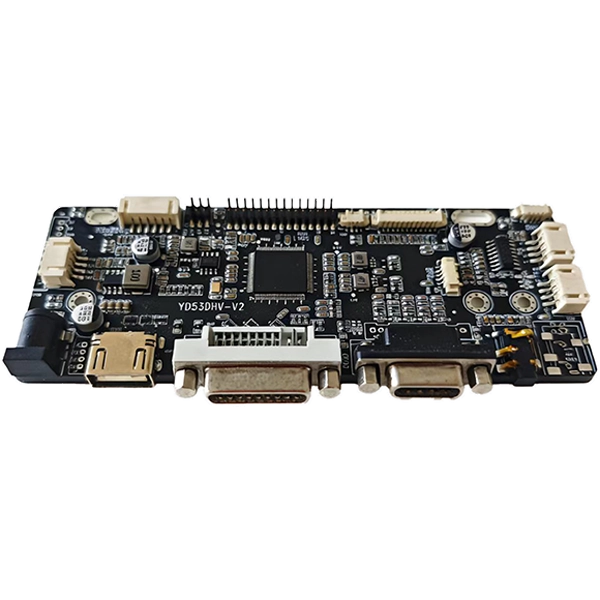

HDMI, VGA, DVI - LVDS 산업용 LCD 컨트롤러 보드

SKY-TDM HDMI, VGA 및 DVI-LVDS 산업용 LCD 컨트롤러 보드는 LVDS 패널 출력에 HDMI, VGA 또는 DVI 입력이 필요한 표준 산업용 애플리케이션을 위한 비용 최적화된 디스플레이 컨트롤러입니다. DP/Type-C/eDP를 지원하는 다중 인터페이스 보드와 달리 이 솔루션은 레거시 및 현재 산업용 PC에서 발견되는 가장 일반적인 세 가지 비디오 인터페이스에 중점을 둡니다. 사용하지 않는 기능에 대한 비용을 지불하지 않고 안정적인 LVDS 패널 구동이 필요한 장비 제조업체를 위해 설계된 이 보드는 안정적인 이미지 품질, 유연한 타이밍 구성, 패널 일치 및 펌웨어 튜닝을 위한 OEM/ODM 사용자 정의를 제공합니다.

문의 보내기

제품 설명

많은 산업용 디스플레이 프로젝트에서는 표준 PC 비디오 출력(HDMI, VGA 또는 DVI)을 산업용 TFT LCD 패널을 구동하는 LVDS 신호로 변환해야 합니다. 멀티 인터페이스 보드는 DP, Type-C 및 eDP를 지원하지만 대부분의 공장 장비(PLC, 산업용 PC 및 레거시 컨트롤러)는 여전히 HDMI, VGA 또는 DVI를 기본 출력으로 사용합니다.

스카이-TDMHDMI, VGA, DVI - LVDS 산업용 LCD 컨트롤러 보드이러한 특정 요구 사항을 해결합니다. 산업용 컴퓨터에서 볼 수 있는 가장 일반적인 세 가지 비디오 소스를 수용하고 DP-HDMI 어댑터나 Type-C 변환 케이블 없이 LVDS 패널을 구동하므로 비용을 절감하고 신호 체인의 잠재적 오류 지점을 줄일 수 있습니다.

우리는 HMI 패널 업그레이드, CNC 기계 디스플레이 교체, 표준 비디오 출력을 LVDS 산업용 패널에 연결해야 하는 의료용 카트 디스플레이 통합을 위해 장비 제조업체에 이 보드를 공급했습니다. 이미 HDMI, VGA 또는 DVI 소스와 LVDS 패널을 사용하는 고객의 경우 이 보드는 사용하지 않는 DP, Type-C 또는 eDP 기능에 대한 비용을 지불하지 않고도 간단한 솔루션을 제공합니다.

주요 특징

1. 산업용 PC를 위한 세 가지 표준 입력

- HDMI는 최신 산업용 PC 및 임베디드 시스템을 지원합니다.

- VGA는 레거시 컨트롤러 및 구형 하드웨어에 연결됩니다.

- DVI는 산업용 워크스테이션을 위한 디지털 신호 경로를 제공합니다.

- DP 또는 Type-C 지원이 없어 표준 애플리케이션에 대한 비용 절감

2. LVDS 패널 구동 최적화

- 최대 단일/이중 채널 LVDS 출력 지원1920×1080 @ 60Hz

- 6비트, 8비트, 10비트 LVDS 패널과 호환 가능

- 다양한 LCD 모델에 대해 패널 전압 선택 가능(3.3V/5V/12V)

- 패널별 요구 사항에 맞게 조정 가능한 타이밍 매개변수

3. 산업 등급 신호 무결성

- 낮은 EMI 설계로 주변 장비와의 간섭을 줄입니다.

- 12V 또는 24V 산업용 전력 시스템을 위한 넓은 DC 입력(8~25V)

- PWM 밝기 제어 기능을 갖춘 통합 백라이트 드라이버

- 공장 전력 변동에도 안정적인 영상 출력

4. OEM을 위한 단순화된 통합

- 표준 JST 2x15 LVDS 출력 커넥터는 일반 패널 케이블과 일치합니다.

- 대부분의 산업용 디스플레이 인클로저에 맞는 컴팩트한 PCB 크기

- 단일 보드 솔루션으로 외부 컨버터 박스 제거

- 다년간의 장비 생산을 위한 장기 라이프사이클 공급

인터페이스 및 크기

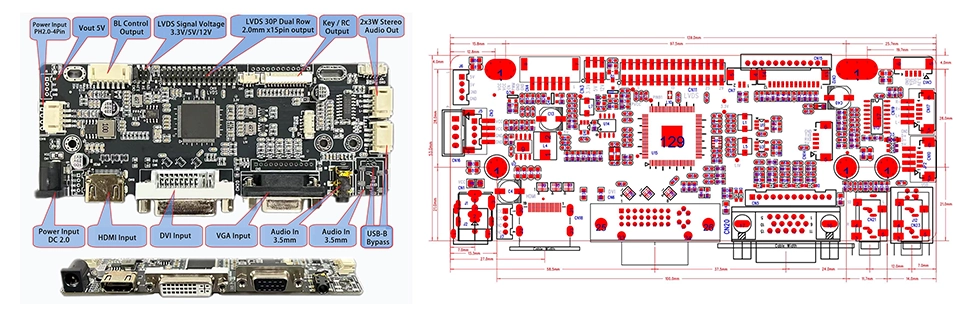

HDMI and VGA and DVI to LVDS Industrial LCD Controller Board interfaces and dimensions

JST 2x15 핀 LVDS 출력 인터페이스

핀	신호	핀	신호
1	VCC(3.3/5/12V)	2	VCC(3.3/5/12V)
3	VCC(3.3/5/12V)	4	NC
5	접지	6	접지
7	TXO0-	8	TXO0+
9	TXO1-	10	TXO1+
11	TXO2-	12	TXO2+
13	접지	14	접지
15	TXOCLK-	16	TXOCLK+
17	TXO3-	18	TXO3+
19	TXE0-	20	TXE0+
21	TXE1-	22	TXE1+
23	TXE2-	24	TXE2+
25	접지	26	접지
27	TXECLK-	28	TXECLK+
29	TXE3-	30	TXE3+

6핀 2.0mm 백라이트 인터페이스

핀	신호
1	접지
2	접지
3	PWM
4	켜기/끄기
5	12V
6	12V

일반적인 응용 분야

당사의 HDMI, VGA 및 DVI-LVDS 산업용 LCD 컨트롤러 보드는 주로 산업용 애플리케이션용으로 설계되어 탁월한 안정성을 제공합니다. 이는 산업 자동화 HMI 패널, CNC 기계 조작자 터미널, 의료 진단 및 환자 모니터링 장비, 산업용 패널 PC 및 임베디드 컨트롤러, 오픈 프레임 터치 모니터, 셀프 서비스 키오스크 및 대화형 터미널, 소매 POS 시스템, 온보드 운송 디스플레이 및 스마트 공장 생산 장비를 포함한 다양한 산업 전반에 걸쳐 널리 사용됩니다.

이 보드와 다중 인터페이스 보드를 선택해야 하는 경우

귀하의 프로젝트에 적합한 컨트롤러 보드는 무엇입니까?

SKY-TDM은 두 개의 산업용 LCD 컨트롤러 보드를 제공합니다. 선택하는 방법은 다음과 같습니다.

다음과 같은 경우 이 보드를 선택하십시오(HDMI/VGA/DVI - LVDS).

- 비디오 소스는 HDMI, VGA 또는 DVI뿐입니다(DP/Type-C 필요 없음).

- LCD 패널은 LVDS 인터페이스를 사용합니다(eDP 패널 없음).

- 표준 산업용 애플리케이션을 위한 비용 최적화 솔루션이 필요합니다.

- DP Alt 모드, Type-C 또는 eDP 기능에 대한 비용을 지불하지 않으려는 경우

- 이미 HDMI/VGA/DVI 출력이 있는 기존 장비를 업그레이드하려는 경우

다음과 같은 경우 멀티 인터페이스 보드(HDMI/DP/VGA/Type-C - LVDS/eDP)를 선택하십시오.

- 시스템에 DisplayPort 또는 USB Type-C 비디오 소스가 포함되어 있습니다.

- eDP 패널 지원이 필요합니다.

- 다양한 비디오 입력 요구 사항을 갖춘 새로운 플랫폼을 개발 중입니다.

- 귀하의 애플리케이션에는 4K 해상도 지원이 필요합니다.

- 미래 보장을 위해 최대한의 인터페이스 유연성이 필요합니다.

표준 PC 출력 및 LVDS 패널을 갖춘 대부분의 산업 자동화, 의료 및 키오스크 애플리케이션에 대해 이 보드는 기능과 비용의 최적 균형을 제공합니다.

SKY-TDM을 선택하는 이유

✔ 산업 등급 신뢰성

열악한 산업 환경에서도 안정적이고 장기간 작동을 보장하기 위해 고급 전자 부품으로 제작되었습니다.

✔ 원스톱 디스플레이 생태계

우리는 LCD 패널, 터치 스크린, 컨트롤러 보드, 광학 본딩 및 맞춤형 디스플레이 케이블을 제공하여 전체 디스플레이 어셈블리에 대한 단일 소스 조달을 가능하게 합니다.

✔ 포괄적인 OEM 및 ODM 맞춤화

우리 팀은 귀하의 맞춤화 요구 사항을 완벽하게 지원합니다. 우리는 귀하의 특정 요구 사항에 따라 제품의 물리적 외관, 인터페이스, 신호 케이블 및 전원 입력/출력을 맞춤화할 수 있습니다.

✔ 장기적으로 안정적인 공급

엄격한 BOM(Bill of Materials) 관리는 갑작스러운 부품 노후화를 방지합니다. 이는 다년간의 생산 지원이 필요한 산업용 장치에 매우 중요합니다.

✔ 전담 엔지니어링 지원

우리 팀은 프로토타입 검증 단계부터 대량 생산까지 후속 조치를 취하고 지속적으로 테스트 문제를 추적하고 기술 솔루션을 제공합니다.

품질 보증

모든 HDMI, VGA, DVI-LVDS 산업용 LCD 컨트롤러 보드는 표준화된 검사 프로세스와 포괄적인 엄격한 테스트 절차를 거칩니다. 우리는 100% 전체 기능 검증, 신호 무결성 및 출력 안정성 테스트, 지속적인 번인 테스트(요청 시 제공), 전원 공급 장치 안정성 사이클링 테스트 및 완전한 인터페이스 통신 검증을 수행합니다. 이러한 단계는 배송 전에 모든 제품의 유용성과 무결성을 보장합니다. 당사의 엄격한 품질 심사는 최종 사용자 애플리케이션에서 산업 장비 OEM의 현장 실패 위험을 최소화합니다.

FAQ

Q1: 이 보드와 SKY-TDM 멀티 인터페이스 보드의 주요 차이점은 무엇입니까?

답변: 이 보드는 산업용 PC 및 레거시 컨트롤러에서 볼 수 있는 가장 일반적인 세 가지 인터페이스인 LVDS 출력이 있는 HDMI, VGA 및 DVI 입력에 중점을 둡니다. DP, Type-C 및 eDP가 필요하지 않은 표준 애플리케이션을 위한 비용 최적화된 솔루션을 제공합니다.
