HDMI-TTL 인터페이스 AD 보드

SKY-TDM HDMI - TTL 인터페이스 AD 보드는 HDMI 비디오 소스에서 TTL/RGB TFT LCD 패널을 구동하도록 설계된 소형 산업용 LCD 컨트롤러입니다. 다중 TTL 인터페이스 구성, 조정 가능한 패널 전압, 통합 백라이트 제어 및 산업 등급 신뢰성을 지원하는 이 제품은 OEM 장비, HMI 터미널, 의료 기기, 실험실 장비, 휴대용 테스트 장비 및 임베디드 디스플레이 시스템에 이상적인 솔루션입니다. 컴팩트한 폼 팩터와 사용자 정의 가능한 펌웨어는 통합을 단순화하는 동시에 개발 시간과 전체 프로젝트 비용을 줄여줍니다.

문의 보내기

제품 설명

제품소개

산업용 장비용 디스플레이 컨트롤러를 선택하려면 단순히 비디오 신호를 변환하는 것 이상이 필요합니다. 장기적인 안정성, 다양한 LCD 패널과의 호환성, 유연한 사용자 정의 및 안정적인 기술 지원도 마찬가지로 중요합니다. 스카이-TDMHDMI-TTL 인터페이스 AD 보드산업용 TFT LCD를 위한 신뢰할 수 있는 디스플레이 제어 솔루션을 찾는 OEM 제조업체를 위해 특별히 개발되었습니다.

산업용 등급 아키텍처를 중심으로 설계된 이 컨트롤러는 표준 HDMI 신호를 TTL/RGB 출력으로 변환하여 최신 임베디드 시스템이 다양한 TFT LCD 패널을 구동할 수 있도록 해줍니다. 이 보드는 다양한 FPC 구성, 조정 가능한 패널 공급 전압, 통합 LED 백라이트 제어, 사용자 정의 가능한 타이밍 매개변수 등 다양한 TTL 인터페이스를 지원하므로 표준 및 맞춤형 LCD 모듈 모두에 적합합니다.

소비자 디스플레이 컨트롤러 보드와 달리 이 솔루션은 까다로운 산업 환경에서 지속적인 작동을 위해 설계되었습니다. 안정적인 전력 관리, 최적화된 신호 무결성, 세심하게 설계된 PCB 라우팅은 EMI를 최소화하고 전기적 잡음이 심한 애플리케이션에서도 안정적인 이미지 전송을 보장합니다.

장비 제조업체의 경우 개발 유연성도 마찬가지로 중요합니다. SKY-TDM은 고객 요구 사항에 따라 펌웨어 사용자 정의, 디스플레이 매개변수 조정, 케이블 설계, 커넥터 수정, OSD 사용자 정의, 로고 구성 및 디스플레이 최적화를 제공합니다. 5인치 휴대용 단말기를 통합하든 대형 산업용 운영자 패널을 통합하든 엔지니어는 하드웨어 재설계를 줄이고 제품 개발을 가속화할 수 있습니다.

SKY-TDM의 산업용 LCD 솔루션 경험을 바탕으로 고객은 패널 선택부터 생산까지 포괄적인 엔지니어링 지원을 받아 호환성, 긴 제품 수명 주기 및 산업 프로젝트에 대한 안정적인 공급을 보장합니다.

핵심 경쟁 우위

- 순수한 산업 등급 안정성:최적화된 전원 관리 및 EMI 방지 회로 설계는 산업 환경 간섭을 방지하여 화면 왜곡이나 신호 끊김 없이 연중무휴 지속적이고 안정적인 작동을 지원합니다.

- 플러그 앤 플레이 HDMI-TTL 변환:최신 HDMI 신호 소스와 기존 TTL/RGB TFT 화면을 연결하며 주류 산업 제어 호스트, 임베디드 시스템 및 PC 장치와 호환됩니다.

- 이중 전압 조절 가능 디자인:자유롭게 전환 가능한 3.3V/5V 패널 출력 전압으로 추가 어댑터 모듈 없이 다양한 TFT LCD 패널 사양에 적응합니다.

- 통합 백라이트 드라이버:온보드 전문 LED 백라이트 제어 회로는 밝기 조정을 지원하므로 외부 백라이트 드라이브 모듈이 필요 없으며 시스템 배선이 단순화됩니다.

- 초소형 임베디드 레이아웃:소형화된 PCB 구조는 공간이 제한된 임베디드 장비를 위해 특별히 설계되어 고객 인클로저의 공간 활용을 극대화합니다.

- 완전한 맞춤화 유연성:전용 프로젝트 요구 사항에 맞게 맞춤형 펌웨어 조정, 부팅 로고 수정, OSD 메뉴 조정 및 디스플레이 매개변수 보정을 지원합니다.

일반적인 애플리케이션 시나리오

이 HDMI-TTL 인터페이스 AD 보드는 소형 폼 팩터와 높은 신뢰성을 요구하는 다양한 산업 전반의 임베디드 디스플레이 시나리오에 널리 사용됩니다. 주요 응용 분야는 다음과 같습니다.

- 산업용 HMI 및 PLC용 컴팩트 제어판

- 휴대용 의료 진단 및 테스트 장비

- 빌딩 자동화 및 보안 모니터링 디스플레이 모듈

- 소형 스마트 제어 장치 및 휴대용 산업용 단말기

주로 소규모 장비용으로 설계된 이 제품은 완벽한 HDMI-TTL 디스플레이 솔루션 역할을 합니다.

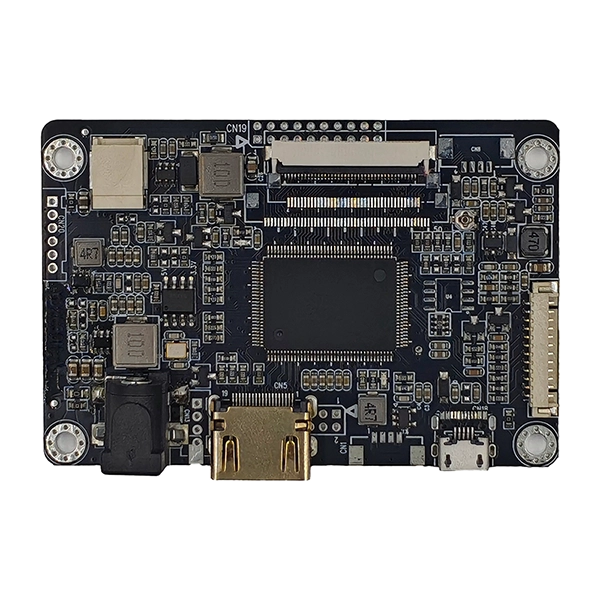

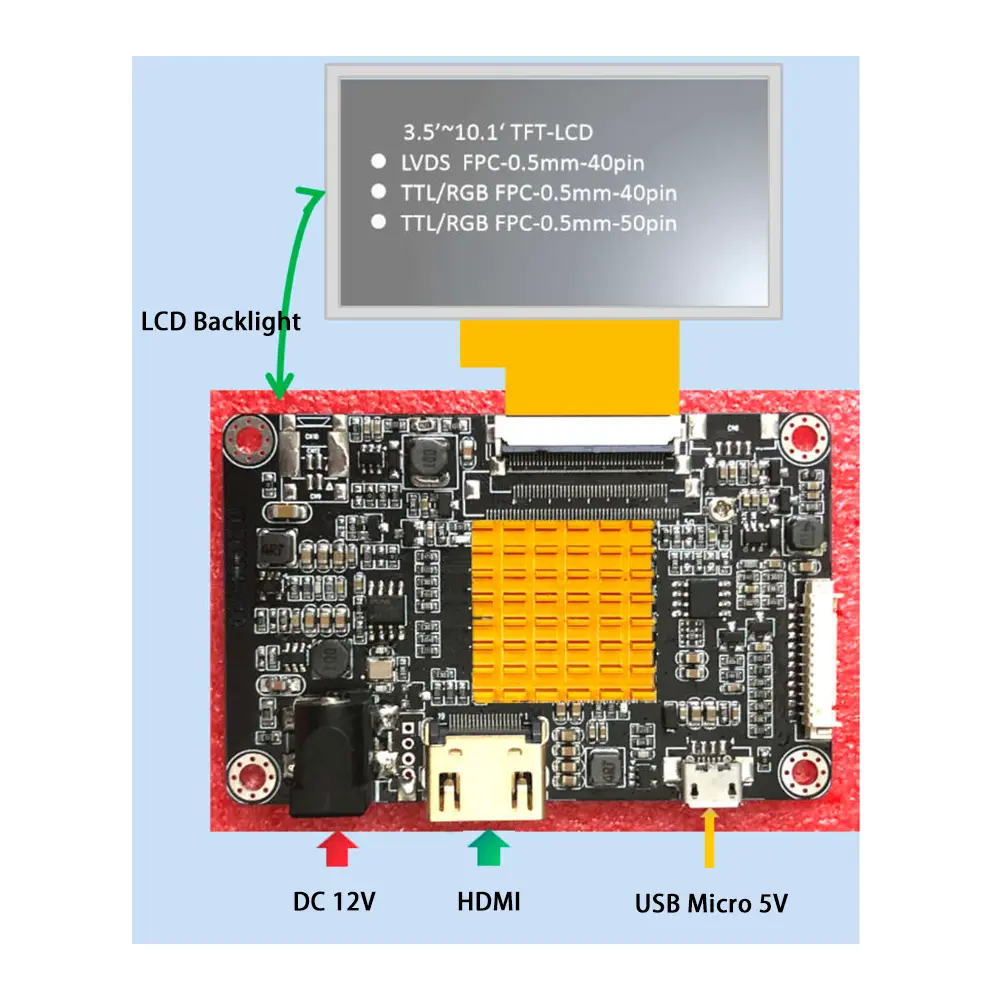

HDMI to TTL Interface AD Board product view

주요 기술 특징

특징	사양
비디오 입력	HDMI
LCD 출력	TTL/RGB/LVDS
패널 전압	3.3/5V
백라이트 제어	통합 LED 드라이버
전원공급장치	넓은 DC 입력 8~18V
OSD	외부 키패드 지원
펌웨어	맞춤형
작동 온도	-20°C ~ 80°C

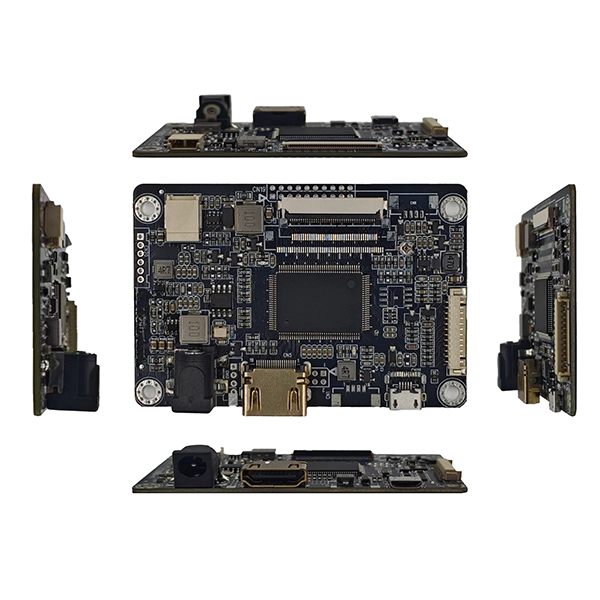

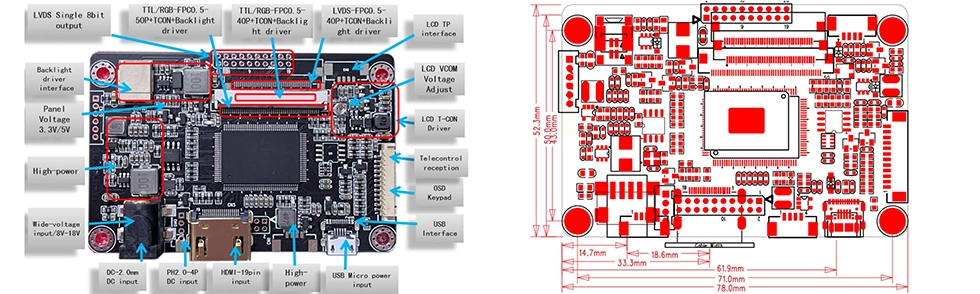

치수

HDMI to TTL Interface AD Board dimensions and mechanical drawing

FFC-0.5mm-40핀 LVDS 인터페이스

핀	신호	핀	신호
1	VCOM	2	DVCC
3	DVCC	4	NC
5	다시 놓기	6	대기
7	접지	8	R0-
9	R0+	10	접지
11	R1-	12	R1+
13	접지	14	R2-
15	R2+	16	접지
17	CLK-	18	CLK+
19	접지	20	R3-
21	R3+	22	접지
23	NC	24	NC
25	접지	26	NC
27	디모	28	떨림
29	AVDD	30	접지
31	주도의-	32	주도의-
33	LR	34	UD
35	VGL	36	CABC1
37	CANC0	38	VGH
39	LED+	40	LED+

FFC-0.5mm-50핀 RGB 인터페이스

핀	신호	핀	신호
1	LED+	2	LED+
3	주도의-	4	주도의-
5	접지	6	VCOM
7	DVDD	8	방법
9	드	10	VS
11	고등학교	12	B7
13	B6	14	B5
15	B4	16	B3
17	지하 2층	18	지하 1층
19	B0	20	G7
21	G6	22	G5
23	G4	24	G3
25	G2	26	G1
27	G0	28	R7
29	R6	30	R5
31	R4	32	R3
33	R2	34	R1
35	R0	36	접지
37	DCLK	38	접지
39	좌/우	40	U/D
41	VGH	42	VGL
43	AVDD	44	다시 놓기
45	NC	46	VCOM
47	디스브	48	접지
49	NC	50	NC

FFC-0.5mm-40핀 RGB 인터페이스

핀	신호	핀	신호
1	VLED-	2	VLED+
3	접지	4	VDD
5	R0	6	R1
7	R2	8	R3
9	R4	10	R5
11	R6	12	R7
13	G0	14	G1
15	G2	16	G3
17	G4	18	G5
19	G6	20	G7
21	B0	22	지하 1층
23	지하 2층	24	B3
25	B4	26	B5
27	B6	28	B7
29	접지	30	DCLK
31	DISP	32	고등학교
33	VS	34	드
35	NC	36	접지
37	X_R	38	Y_B
39	특대	40	Y_T

JST 2x10 핀 LVDS 입력 인터페이스

핀	신호	핀	신호
1	VCC(3.3/5/12V)	2	VCC(3.3/5/12V)
3	VCC(3.3/5/12V)	4	NC
5	접지	6	접지
7	TXO0-	8	TXO0+
9	TXO1-	10	TXO1+
11	TXO2-	12	TXO2+
13	접지	14	접지
15	TXOCLK-	16	TXOCLK+
17	TXO3-	18	TXO3+
19	NC	20	NC
