현대 산업 장비는 운영자에게 명확하고 안정적인 실시간 정보를 제공하기 위해 고성능 디스플레이 시스템에 크게 의존합니다. 그러나 서로 다른 LCD 패널은 종종 서로 다른 통신 인터페이스를 사용하므로 장비 업그레이드, 시스템 통합 및 디스플레이 교체 프로젝트 중에 호환성 문제가 발생합니다. 안LVDS-TTL 신호 변환 보드LVDS 신호를 TTL/RGB 출력 신호로 변환하여 효과적인 솔루션을 제공하므로 엔지니어는 기존 TTL 기반 TFT LCD 패널에 고급 제어 시스템을 연결할 수 있습니다.
이 기사에서는 LVDS-TTL 신호 변환 보드의 작동 방식, 산업용 애플리케이션에 중요한 이유, 해결 과제 및 제조업체가 신뢰할 수 있는 변환 솔루션을 선택할 수 있는 방법에 대해 설명합니다. 전문적인 산업용 디스플레이 경험을 바탕으로 SKY-TDM은 안정적인 작동, 긴 서비스 수명 및 유연한 통합을 위해 설계된 맞춤형 변환 보드를 제공합니다.
| 부분 | 주요 주제 | 목적 |
|---|---|---|
| 디스플레이 인터페이스 기본 사항 | LVDS 및 TTL 기술 이해 | 엔지니어가 호환성 요구 사항을 식별하도록 지원 |
| 변환 기술 | 신호 처리 및 전송 방법 | 변환이 시스템 연결을 어떻게 향상시키는지 설명 |
| 산업적 이점 | 신뢰성, 유연성 및 비용 절감 | 실용적인 엔지니어링 과제 해결 |
| 선택 가이드 | 중요한 기술적 요소 | 더 나은 구매 결정 지원 |
산업용 디스플레이 시스템에서 메인 컨트롤러와 LCD 패널 간의 통신 호환성은 제품 성능에 영향을 미치는 가장 중요한 요소 중 하나입니다. 다양한 세대의 디스플레이 기술은 서로 다른 신호 표준을 사용할 수 있습니다. 많은 최신 산업용 컴퓨터와 임베디드 컨트롤러는 LVDS 출력을 제공하는 반면 일부 기존 TFT LCD 패널에는 여전히 TTL/RGB 입력이 필요합니다.
LVDS(저전압 차동 신호)는 전자기 간섭을 줄이면서 고속 데이터 전송을 제공하기 때문에 산업용 디스플레이에 널리 사용됩니다. 차동 신호를 통해 이미지 데이터를 전송하므로 장기간 안정적인 작동이 필요한 애플리케이션에 적합합니다.
TTL(트랜지스터-트랜지스터 로직) 디스플레이 인터페이스는 병렬 RGB 데이터 전송을 사용합니다. TTL 기술은 LVDS에 비해 오래되었지만 구조가 간단하고 특정 디스플레이 컨트롤러와의 호환성 때문에 많은 산업용 LCD 모듈에서 계속 TTL 인터페이스를 사용합니다.
이 두 인터페이스 기술의 차이점은 전체 디스플레이 시스템을 재설계하지 않고 LVDS 신호 소스를 TTL LCD 패널과 연결하는 방법이라는 일반적인 엔지니어링 문제를 야기합니다. LVDS-TTL 신호 변환 보드가 필수 구성 요소가 되는 곳입니다.

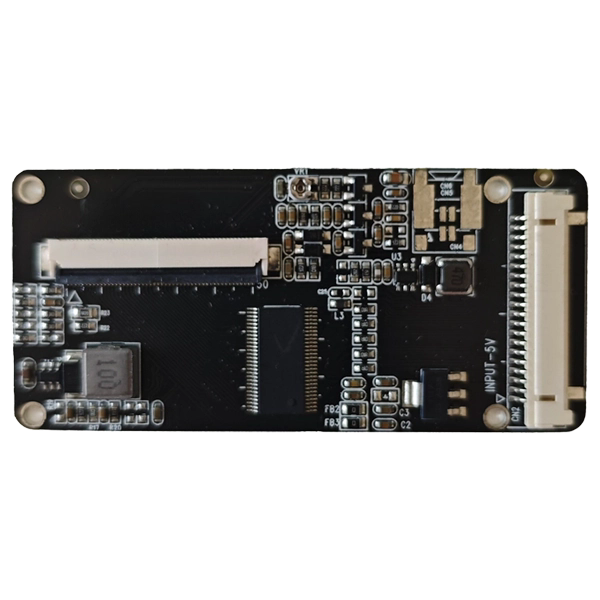

LVDS-TTL 신호 변환 보드는 LVDS 출력 소스와 TTL 입력 디스플레이 패널 사이의 중간 인터페이스 장치로 작동합니다. 이 보드는 고속 차동 LVDS 신호를 수신하고 내부 변환 회로를 통해 데이터를 처리하며 LCD 패널과 호환되는 병렬 TTL/RGB 신호를 출력합니다.
변환 프로세스에는 일반적으로 몇 가지 주요 단계가 포함됩니다.
| 처리단계 | 기능 |
|---|---|
| LVDS 신호 수신 | 호스트 컨트롤러 또는 산업용 컴퓨터로부터 차동 이미지 신호를 수신합니다. |
| 신호 디코딩 | LVDS 직렬화된 데이터를 병렬 RGB 디스플레이 데이터로 변환합니다. |
| 타이밍 조정 | 클록, 동기화 및 데이터 신호를 포함한 LCD 타이밍 요구 사항과 일치합니다. |
| TTL 출력 전송 | 변환된 RGB 신호를 TTL 호환 TFT LCD 패널로 보냅니다. |
적절하게 설계된 변환 보드는 프로세스 전반에 걸쳐 신호 무결성을 유지해야 합니다. 잘못된 변환 설계는 이미지 깜박임, 잘못된 색상, 불안정한 디스플레이 출력 또는 완전한 통신 실패와 같은 문제를 일으킬 수 있습니다.
스카이-TDM은 안정적인 전송, 최적화된 회로 설계 및 다양한 TFT LCD 애플리케이션과의 호환성에 중점을 둔 LVDS-TTL 신호 변환 보드를 포함한 산업용 디스플레이 솔루션을 개발합니다.
많은 장비 제조업체는 기존 제품을 업그레이드하거나 단종된 LCD 모듈을 교체하는 데 어려움을 겪고 있습니다. 하드웨어 시스템을 완전히 재설계하려면 상당한 엔지니어링 자원이 필요하고 개발 비용이 증가할 수 있습니다.
LVDS-TTL 신호 변환 보드는 다음과 같은 일반적인 문제를 해결하는 데 도움이 됩니다.
OEM 제조업체, 의료 장비 생산업체, 자동화 회사, 임베디드 시스템 개발자에게 인터페이스 변환 기술은 안정적인 디스플레이 성능을 유지하면서 제품 수명 주기를 연장할 수 있는 실용적인 방법을 제공합니다.
| 특징 | 엔지니어링 이점 |
|---|---|
| 산업용 PCB 설계 | 장기간 작동을 위해 내구성과 안정성이 향상되었습니다. |
| 높은 신호 무결성 | 이미지 왜곡 및 전송 오류를 줄입니다. |
| EMC 최적화 | 산업 환경에서 전자기 간섭을 최소화합니다. |
| 유연한 인터페이스 지원 | 다양한 LCD 패널 요구 사항을 지원합니다. |
| 맞춤형 개발 역량 | 커넥터, 펌웨어 및 전기 매개변수를 조정할 수 있습니다. |
산업 환경에서는 디스플레이 구성 요소가 온도 변화, 전기 소음 및 기계적 진동 속에서 지속적으로 작동해야 하는 경우가 많습니다. 따라서 변환 보드는 기본적인 소비자 요구 사항 이상으로 설계되어야 합니다.
스카이-TDM은 다양한 LCD 인터페이스, 해상도, 커넥터 구성 및 애플리케이션 요구 사항에 대한 사용자 정의 옵션을 갖춘 산업용 등급 디스플레이 솔루션에 중점을 둡니다.
안정적인 디스플레이 통신 솔루션에 대한 수요는 다양한 산업 분야에서 계속해서 증가하고 있습니다. 장비 제조업체가 제품을 업그레이드함에 따라 최신 컨트롤러를 기존 LCD 모듈과 연결하는 필요성이 점점 더 중요해지고 있습니다. LVDS-TTL 신호 변환 보드는 다양한 산업용 디스플레이 애플리케이션에 필요한 유연성을 제공합니다.
다음 산업은 일반적으로 이 기술의 혜택을 받습니다.
| 적용분야 | 디스플레이 요구 사항 | LVDS-TTL 변환 보드의 역할 |
|---|---|---|
| 산업 자동화 장비 | 안정적인 디스플레이 출력, 긴 작업 시간, 높은 신뢰성 | TTL 기반 운영자 디스플레이와 산업용 컨트롤러를 연결합니다. |
| 의료 장비 | 선명한 이미지 품질과 일관된 성능 | 전체 시스템 설계를 변경하지 않고도 디스플레이 업그레이드 지원 |
| 교통 시스템 | 진동 및 환경 간섭에 대한 내성 | 제어 장치와 화면 간의 안정적인 통신 유지 |
| 임베디드 시스템 | 컴팩트한 디자인과 유연한 통합 | 다양한 하드웨어 플랫폼 간의 인터페이스 호환성 제공 |
| 셀프서비스 단말기 | 지속적인 작동 및 사용자 친화적인 인터페이스 | 효율적인 디스플레이 교체 및 유지 관리가 가능합니다. |
장비 제조업체의 경우 디스플레이 교체가 항상 새 LCD 패널을 선택하는 것만큼 간단하지는 않습니다. 패널마다 신호 형식, 핀 정의, 타이밍 매개변수 및 전압 요구 사항이 다를 수 있습니다. 변환 보드는 다양한 기술 간의 가교 역할을 하여 엔지니어가 불필요한 재설계 작업을 피할 수 있도록 도와줍니다.
예를 들어 산업 자동화 프로젝트에서는 컨트롤러가 이미 LVDS 출력을 제공하는 반면 선택한 TFT 디스플레이에는 TTL 입력이 필요할 수 있습니다. 엔지니어는 컨트롤러 하드웨어를 변경하는 대신 LVDS를 TTL 신호 변환 보드에 통합하여 빠르고 효율적으로 호환성을 달성할 수 있습니다.
올바른 변환 보드를 선택하려면 기술 사양을 주의 깊게 평가해야 합니다. 적합한 솔루션은 신호를 변환할 뿐만 아니라 전체 디스플레이 시스템과의 장기적인 신뢰성과 호환성을 보장해야 합니다.
구매하기 전에 다음 요소를 고려해야 합니다.
| 선택 요소 | 중요한 고려사항 |
|---|---|
| LCD 패널 호환성 | 지원되는 LCD 모델, 해상도, 인터페이스 유형, 신호 형식을 확인하세요. |
| 입력 신호 유형 | LVDS 채널 구성, 전압 레벨 및 전송 요구 사항을 확인하십시오. |
| 출력 인터페이스 | TTL/RGB 출력이 LCD 패널 커넥터 정의와 일치하는지 확인하십시오. |
| 전력 요구 사항 | 작동 전압 및 전력 소비 사양을 확인하십시오. |
| 환경 조건 | 온도 범위, 내진동성, 적용 환경을 고려하십시오. |
| 맞춤형 지원 | 하드웨어 및 소프트웨어 매개변수를 조정할 수 있는 공급업체를 선택하십시오. |
시스템 통합 중 흔히 저지르는 실수는 커넥터 모양만을 기준으로 변환 보드를 선택하는 것입니다. 두 디스플레이는 유사한 커넥터를 사용할 수 있지만 전기적 특성은 완전히 다릅니다. 잘못된 매칭은 이미지 불안정, 색상 이상, 하드웨어 손상 등의 원인이 될 수 있습니다.
스카이-TDM과 같은 전문 공급업체는 고객이 디스플레이 사양 및 프로젝트 요구 사항에 따라 적합한 변환 솔루션을 식별할 수 있도록 기술 지원을 제공합니다.
디스플레이 시스템을 설계하거나 업그레이드할 때 엔지니어는 컨트롤러를 호환되는 LCD 패널에 직접 연결할지 아니면 신호 변환 솔루션을 사용할지 고려할 수 있습니다. 차이점을 이해하면 제조업체가 더 나은 결정을 내리는 데 도움이 됩니다.
| 비교항목 | LCD 직접 연결 | LVDS-TTL 신호 변환 보드 |
|---|---|---|
| 하드웨어 유연성 | 일치하는 인터페이스 유형으로 제한됨 | 서로 다른 인터페이스 간의 연결 지원 |
| 제품 업그레이드 | 컨트롤러 교체가 필요할 수 있음 | 기존 하드웨어가 계속 작동하도록 허용 |
| 개발 비용 | 재설계가 필요한 경우 더 높음 | 기존 시스템을 재사용할 수 있으므로 비용이 절감됩니다. |
| 엔지니어링 시간 | 개발 주기가 길어짐 | 더 빠른 통합 프로세스 |
| 적용 범위 | 새로운 매칭 시스템에 적합 | 업그레이드 및 맞춤형 프로젝트에 이상적 |
완벽하게 일치하는 구성 요소가 포함된 신제품의 경우 직접 연결이 적합한 옵션일 수 있습니다. 그러나 장비 업그레이드, 교체 프로젝트 및 맞춤형 산업용 애플리케이션의 경우 LVDS-TTL 신호 변환 보드는 더 큰 유연성을 제공합니다.
이 기술은 제조업체가 기존 제품 구조를 유지하면서 디스플레이 성능을 개선하거나 장비 서비스 수명을 연장해야 할 때 특히 유용합니다.
LVDS-TTL 신호 변환 보드는 LVDS 디스플레이 신호를 TTL/RGB 신호로 변환하는 전자 인터페이스 장치입니다. 이를 통해 LVDS 출력 컨트롤러가 TTL 호환 LCD 패널과 통신할 수 있습니다.
산업용 장비는 종종 다양한 세대의 디스플레이 기술을 사용합니다. 변환 보드는 컨트롤러와 LCD 패널 간의 호환성 문제를 해결하여 재설계 요구 사항을 줄이고 시스템 유연성을 향상시킵니다.
아니요. LCD 패널마다 해상도, 타이밍 매개변수, 커넥터 정의 및 전기 요구 사항이 다릅니다. 적합한 변환 보드는 특정 디스플레이 모델 및 시스템 사양과 일치해야 합니다.
일치하지 않으면 화면 깜박임, 색상 누락, 비정상적인 이미지 표시, 불안정한 작동 또는 연결된 구성 요소의 손상이 발생할 수 있습니다. 설치 전 적절한 기술 검증이 필수적입니다.
예. SKY-TDM은 인터페이스 구성, LCD 호환성, 애플리케이션별 조정 등 고객 요구 사항에 따라 맞춤형 산업용 디스플레이 솔루션을 지원합니다.
이 기술은 산업 자동화, 의료 장비, 운송 시스템, 임베디드 장치, 제어 패널 및 안정적인 디스플레이 통합이 필요한 기타 애플리케이션에 널리 사용됩니다.
LVDS-TTL 신호 변환 보드는 현대 산업 시스템의 디스플레이 호환성 문제를 해결하는 데 중요한 역할을 합니다. LVDS 신호를 TTL 출력으로 변환함으로써 제조업체는 다양한 세대의 하드웨어를 연결하고 제품 업그레이드를 단순화하며 개발 비용을 절감하고 시스템 유연성을 향상시킬 수 있습니다.
산업용 장비를 다루는 엔지니어의 경우 올바른 변환 솔루션을 선택하려면 LCD 사양, 신호 호환성, 운영 환경 및 사용자 정의 요구 사항을 신중하게 고려해야 합니다. 안정적인 변환 보드는 안정적인 전송, 강력한 호환성 및 장기적인 성능을 제공해야 합니다.
스카이-TDM산업용 디스플레이 솔루션을 전문으로 하며 다양한 애플리케이션 요구 사항에 맞게 설계된 안정적인 LVDS-TTL 신호 변환 보드 제품을 제공합니다. 전문적인 기술 경험과 맞춤형 지원 기능을 통해 SKY-TDM은 고객이 효율적이고 안정적인 디스플레이 통합을 달성하도록 돕습니다.
산업용 디스플레이 프로젝트를 위한 신뢰할 수 있는 LVDS-TTL 신호 변환 보드 솔루션을 찾고 있다면 SKY-TDM이 전문적인 지원과 맞춤형 옵션을 제공할 수 있습니다. 제발저희에게 연락주세요오늘 귀하의 요구 사항에 대해 논의하고 귀하의 응용 분야에 적합한 디스플레이 변환 솔루션을 찾으십시오.
