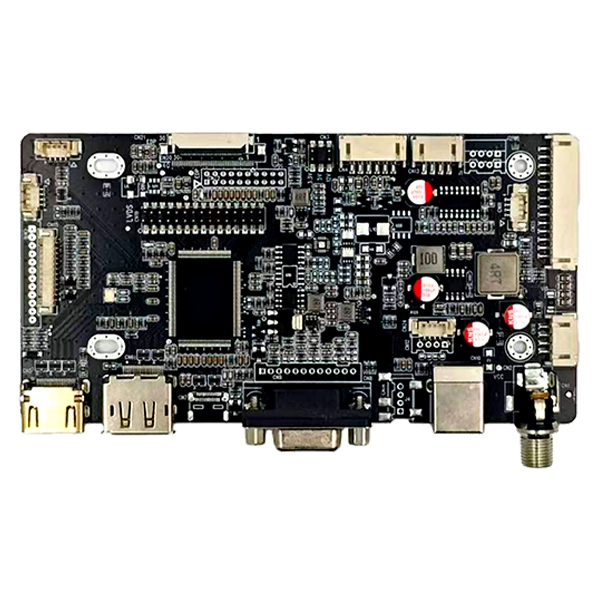

스카이-TDM개발하다HDMI 및 DP 및 VGA 및 유형 C-LVDS EDP 인터페이스 AD 보드OEM, 시스템 통합업체 및 산업 장비 제조업체가 하나의 유연한 디스플레이 컨트롤러를 통해 LVDS 또는 eDP LCD 패널과 여러 비디오 소스를 연결할 수 있도록 지원합니다. HDMI, DisplayPort, VGA 및 USB Type-C 입력을 여러 LCD 출력 구성과 결합하여 보드는 까다로운 임베디드 디스플레이 애플리케이션을 지원하면서 하드웨어 복잡성을 줄일 수 있습니다.
현대 산업용 디스플레이 시스템은 종종 다양한 호스트 컴퓨터, 그래픽 인터페이스 및 LCD 패널과 함께 작동해야 합니다. 모든 인터페이스에 별도의 컨트롤러를 사용하면 엔지니어링 작업, 재고 요구 사항 및 통합 시간이 늘어날 수 있습니다. 다중 인터페이스 LCD 드라이버 보드는 하나의 산업용 등급 PCB 내에서 여러 비디오 입력과 디스플레이 출력을 결합하여 보다 실용적인 접근 방식을 제공합니다.
HDMI, DP, VGA 및 Type-C 인터페이스 구성은 광범위한 호스트 플랫폼을 지원하는 동시에 LVDS 및 eDP 출력을 통해 컨트롤러는 다양한 TFT LCD 아키텍처에 적합합니다. 이 보드는 구성 가능한 패널 전압, 백라이트 출력, 산업 작동 온도 및 OEM/ODM 엔지니어링 서비스를 지원하므로 산업용 HMI, CNC 장비, 의료 기기, 키오스크, 머신 비전 시스템 및 임베디드 디스플레이에 적합합니다.
목차
산업용 디스플레이에 다중 비디오 인터페이스가 필요한 이유는 무엇입니까?
컨트롤러 보드는 다양한 디스플레이 인터페이스를 어떻게 연결합니까?
OEM 및 ODM 지원은 어떻게 디스플레이 통합을 개선합니까?
엔지니어는 올바른 디스플레이 컨트롤러를 어떻게 선택해야 합니까?
산업용 디스플레이에 다중 비디오 인터페이스가 필요한 이유는 무엇입니까?
산업용 디스플레이 프로젝트는 단일 하드웨어 아키텍처를 따르는 경우가 거의 없습니다. 한 기계는 DisplayPort가 있는 산업용 컴퓨터를 사용할 수 있고, 다른 기계는 HDMI를 사용할 수 있으며, 구형 장비는 여전히 VGA를 사용할 수 있습니다. 디스플레이 측면에서 LCD 모듈은 세대, 해상도, 크기 및 디자인에 따라 LVDS 또는 eDP를 사용할 수 있습니다.
이로 인해 공통적인 엔지니어링 문제가 발생합니다. 비디오 소스와 LCD 패널이 반드시 동일한 인터페이스 표준을 사용할 필요는 없습니다. 유연한 컨트롤러가 없으면 엔지니어는 프로젝트마다 다른 변환 보드가 필요할 수 있습니다.
다중 입력 디스플레이 컨트롤러는 다음을 지원하여 이 아키텍처를 단순화할 수 있습니다.
- 일반적인 디지털 호스트 시스템용 HDMI 비디오 소스.
- 최신 산업용 컴퓨터 및 임베디드 플랫폼을 위한 DisplayPort입니다.
- 레거시 컴퓨터 및 장비 업그레이드를 위한 VGA.
- 호환 가능한 소형 컴퓨팅 플랫폼을 위한 DP Alt 모드를 갖춘 USB Type-C.
- 호환 가능한 산업용 TFT LCD 패널용 LVDS 출력.
- 최신 고성능 LCD 아키텍처를 위한 eDP 출력.
OEM 프로젝트의 경우 이러한 유연성은 호스트 플랫폼이 변경될 때마다 디스플레이 전자 장치를 재설계할 필요성을 줄이는 데 도움이 될 수 있습니다.
컨트롤러 보드는 다양한 디스플레이 인터페이스를 어떻게 연결합니까?
LCD 드라이버 또는 AD 보드의 기본 역할은 호스트 장치로부터 비디오 정보를 수신하고, 신호를 처리하고, 선택된 LCD 패널에 적합한 디스플레이 신호를 전달하는 것입니다. 호스트 측 인터페이스와 패널 측 인터페이스가 동일할 필요는 없습니다.
이 구성에서는 HDMI, DP, VGA 및 Type-C가 비디오 입력 옵션으로 작동합니다. 컨트롤러는 이러한 신호를 처리하고 연결된 패널 아키텍처에 따라 LVDS 또는 eDP 출력을 제공합니다.
이 보드는 듀얼 채널 8비트 LVDS와 20핀, 30핀, 40핀 FPC 옵션을 포함한 여러 eDP 구성을 지원합니다. 이는 패널 호환성을 시스템 통합의 중요한 부분으로 만듭니다. 엔지니어는 생산 전에 LCD 모델, 해상도, 인터페이스 유형, 핀 정의, 패널 전압, 백라이트 요구 사항 및 펌웨어 구성을 확인해야 합니다.
예를 들어, 구형 VGA 기반 산업용 기계를 업그레이드하는 시스템 통합업체는 VGA 입력을 수용하는 컨트롤러를 사용하면서 잠재적으로 기존 LCD 아키텍처를 유지할 수 있습니다. 반대로, 새로운 임베디드 시스템은 eDP 패널을 구동하는 동안 HDMI, DP 또는 호환 가능한 Type-C 입력을 사용할 수 있습니다.
인터페이스 AD 보드의 주요 기능은 무엇입니까?
1. 다중 비디오 입력 옵션
이 보드는 HDMI, DisplayPort, VGA 및 USB Type-C 비디오 입력을 결합합니다. 이 다중 인터페이스 아키텍처는 장비 개발자가 산업용 컴퓨터, 내장형 보드 및 호스트 장치를 선택할 때 더 많은 자유를 제공합니다.
2. LVDS 및 eDP 디스플레이 호환성
LVDS와 eDP를 모두 지원하는 컨트롤러는 다양한 세대의 TFT LCD 기술에 적합합니다. 사용 가능한 구성에는 듀얼 채널 8비트 LVDS와 20핀, 30핀 및 40핀 eDP 인터페이스가 포함됩니다.
3. 유연한 전원 구성
컨트롤러는 3.3V, 5V, 12V의 패널 전압 옵션을 지원합니다. 백라이트 출력 옵션에는 5V, 12V 및 24V가 포함됩니다. 이러한 유연성은 다양한 전기적 요구 사항을 가진 LCD 모듈을 통합할 때 유용합니다.
4. 산업 운영 능력
지정된 작동 온도 범위는 -20°C ~ 80°C입니다. 또한 이 설계에는 산업용 등급 부품, 낮은 리플 전력 설계 및 까다로운 장비 환경을 위한 향상된 ESD 보호 기능이 통합되어 있습니다.
5. 이미지 처리 및 확장 기능
제품 정보에는 온보드 DDR 메모리, FRC 처리 및 180° 이미지 회전이 명시되어 있습니다. 이러한 기능은 이미지 방향과 디스플레이 처리를 물리적 설치에 맞게 조정해야 하는 내장형 디스플레이에 유용할 수 있습니다.
주요 기술 사양은 무엇입니까?
다음 표에는 이 다중 인터페이스 디스플레이 컨트롤러에 사용할 수 있는 기본 사양이 요약되어 있습니다.
| 목 | 사양 |
|---|---|
| 비디오 입력 | HDMI, 디스플레이포트(DP), VGA, Type-C |
| 디스플레이 출력 | LVDS 및 eDP |
| eDP 인터페이스 | 20핀/30핀/40핀 FPC |
| LVDS 출력 | 이중 채널 8비트 LVDS |
| 패널 전압 | 3.3V / 5V / 12V |
| 백라이트 출력 | 5V / 12V / 24V |
| 오디오 증폭기 | 3W × 2 |
| 입력 전압 | 8V~28V |
| 작동 온도 | -20°C ~ 80°C |
LCD 패널은 동일한 일반 인터페이스 표준을 사용하더라도 서로 다른 핀 정의를 가질 수 있으므로 엔지니어는 모든 패널이 직접 상호 교환 가능하다고 가정하기보다는 사양을 호환성 검증의 출발점으로 간주해야 합니다.
이 디스플레이 컨트롤러는 어디에 사용될 수 있나요?
다중 비디오 입력과 LVDS/eDP 출력의 조합으로 인해 이러한 유형의 컨트롤러는 광범위한 산업 및 임베디드 디스플레이 애플리케이션에 적합합니다.
산업용 HMI 터미널
인간-기계 인터페이스는 산업용 컴퓨터를 TFT LCD 디스플레이에 연결하면서 지속적으로 작동해야 하는 경우가 많습니다. 유연한 비디오 입력 옵션은 하드웨어 플랫폼 선택과 장비 업그레이드를 단순화합니다.
CNC 기계 인터페이스
CNC 시스템은 다양한 세대의 컴퓨팅 하드웨어를 사용할 수 있습니다. 다중 인터페이스 컨트롤러는 레거시 또는 최신 비디오 소스를 적합한 LCD 패널과 연결하는 데 도움이 될 수 있습니다.
의료 장비 디스플레이
의료 진단 및 실험실 장비에는 안정적인 디스플레이 작동과 세심하게 일치하는 LCD 구성이 필요할 수 있습니다. 따라서 통합 중에 패널 호환성 테스트와 사용자 정의 디스플레이 매개변수가 중요할 수 있습니다.
머신 비전 시스템
머신 비전 장비는 일반적으로 산업용 컴퓨터, 카메라, 처리 장치 및 운영자 디스플레이를 결합합니다. 유연한 비디오 인터페이스를 통해 디스플레이 하위 시스템이 다양한 호스트 구성을 수용할 수 있습니다.

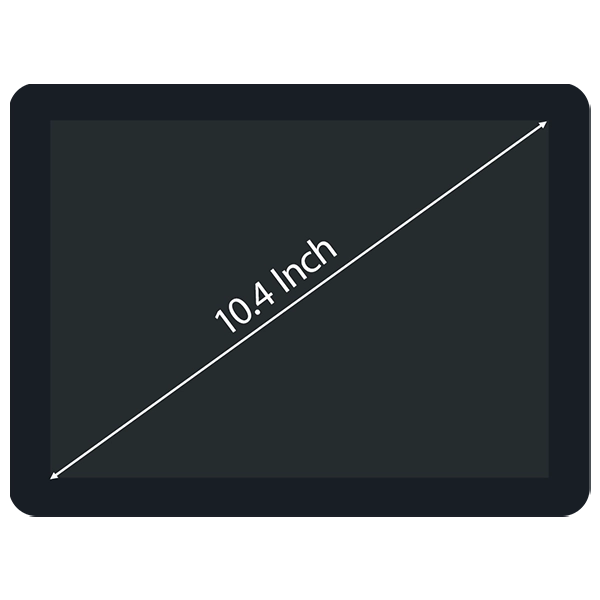

오픈 프레임 모니터 및 키오스크
셀프 서비스 단말기, 키오스크, 오픈 프레임 모니터는 다양한 LCD 크기와 호스트 플랫폼을 사용할 수 있습니다. 구성 가능한 컨트롤러는 제조업체가 다양한 제품에 걸쳐 디스플레이 아키텍처의 일부를 표준화하는 데 도움이 될 수 있습니다.
OEM 및 ODM 지원은 어떻게 디스플레이 통합을 개선합니까?
LCD 드라이버 보드를 선택하는 것은 커넥터 유형에만 관한 것이 아닙니다. 성공적인 통합은 컨트롤러와 정확한 LCD 패널 및 시스템 아키텍처의 일치에 달려 있습니다.
OEM 및 ODM 프로젝트의 경우 엔지니어링 지원에는 다음이 포함될 수 있습니다.
- LCD 패널 호환성 검증.
- 펌웨어 최적화 및 조정.
- EDID 수정.
- 백라이트 매개변수 튜닝.
- 맞춤형 LVDS 및 eDP 케이블 디자인.
- 맞춤형 장비를 위한 PCB 로고 인쇄.
- 패널 전압 및 백라이트 요구 사항 일치.
이러한 서비스는 고객이 일반 컨트롤러 보드가 아닌 맞춤형 디스플레이 어셈블리를 필요로 할 때 특히 유용할 수 있습니다. LCD, 드라이버 보드, 케이블, 백라이트를 독립적인 구성 요소로 취급하는 대신 전체 디스플레이 시스템을 통합 솔루션으로 평가할 수 있습니다.
맞춤형 프로젝트의 경우 구매자는 기술 평가 전에 LCD 모델 번호, 필요한 비디오 입력, 입력 전원, 백라이트 요구 사항, 예상 연간 수량 및 펌웨어 또는 OEM 요구 사항을 준비해야 합니다.
엔지니어는 올바른 디스플레이 컨트롤러를 어떻게 선택해야 합니까?
컨트롤러 보드를 구매하기 전에 엔지니어는 외부 커넥터 외관에만 따라 보드를 선택하기보다는 여러 기술 매개변수를 확인해야 합니다.
- LCD 인터페이스를 확인하세요.패널이 LVDS 또는 eDP를 사용하는지 확인하고 정확한 커넥터 및 핀 구성을 식별합니다.
- 패널 전압을 확인하십시오.LCD에 3.3V, 5V 또는 12V가 필요한지 확인하십시오.
- 백라이트를 확인하세요.필요한 백라이트 전압, 활성화 신호 및 PWM 요구 사항을 확인하십시오.
- 영상 소스를 확인해보세요.호스트가 HDMI, DP, VGA 또는 호환 가능한 Type-C DP Alt 모드를 사용하는지 확인합니다.
- 해결 방법과 타이밍을 확인하세요.컨트롤러 펌웨어는 대상 패널의 디스플레이 매개변수와 호환되어야 합니다.
- 작동 환경을 평가합니다.산업용 장비의 경우 온도, ESD, 전력 안정성 및 지속적인 작동 요구 사항을 고려해야 합니다.
- 사용자 정의 요구 사항에 대해 논의합니다.OEM 생산의 경우 양산 전 케이블 구성, 펌웨어, PCB 마킹, 패널 매칭 등을 확인해야 합니다.
이 체크리스트는 프로토타입 테스트 및 생산 배포 중 호환성 문제를 줄이는 데 도움이 됩니다.
자주 묻는 질문
Q1: 보드는 LVDS와 eDP LCD 패널을 모두 지원합니까?
예. 컨트롤러는 LVDS 및 eDP TFT LCD 패널을 모두 지원하도록 설계되었습니다. 사용 가능한 구성에는 20핀, 30핀 및 40핀 FPC 인터페이스를 갖춘 듀얼 채널 8비트 LVDS 및 eDP 옵션이 포함됩니다.
Q2: 어떤 비디오 입력이 지원됩니까?
이 보드는 HDMI, DisplayPort, VGA 및 USB Type-C 비디오 입력을 지원합니다. Type-C 비디오 작동은 적절한 DisplayPort 대체 모드 기능을 지원하는 호스트 장치에 따라 다릅니다.
Q3: 어떤 패널 전압을 사용할 수 있나요?
지정된 패널 전압 옵션은 3.3V, 5V 및 12V입니다. 대상 LCD 패널 사양에 따라 적절한 설정을 선택해야 합니다.
Q4: OEM 프로젝트에 맞게 컨트롤러를 맞춤 설정할 수 있나요?
예. 맞춤형 지원에는 LCD 호환성 검증, 펌웨어 최적화, EDID 수정, 백라이트 매개변수 조정, 맞춤형 LVDS/eDP 케이블 및 PCB 로고 인쇄가 포함될 수 있습니다.
Q5: 견적을 요청하기 전에 어떤 정보를 제공해야 합니까?
LCD 패널 모델, 원하는 비디오 입력, 입력 전압, 백라이트 요구 사항, 예상 연간 수량 및 OEM 또는 펌웨어 사용자 정의 요구 사항을 제공하는 것이 좋습니다. 이러한 세부 정보를 통해 엔지니어링 팀은 호환성을 보다 정확하게 평가할 수 있습니다.
최종 테이크아웃
유연한 다중 인터페이스 디스플레이 컨트롤러는 최신 및 레거시 비디오 소스와 다양한 세대의 산업용 TFT LCD 패널 간의 연결을 단순화할 수 있습니다. LVDS 및 eDP 출력과 결합된 HDMI, DisplayPort, VGA 및 Type-C 입력을 갖춘 이 솔루션은 광범위한 산업용 HMI, CNC, 의료, 키오스크, 운송 및 임베디드 디스플레이 애플리케이션을 지원할 수 있습니다. 구성 가능한 패널 전원, 백라이트 옵션, 산업 온도 범위 및 OEM/ODM 엔지니어링 서비스는 맞춤형 디스플레이 프로젝트를 더욱 지원합니다.
