산업용 장비에 유연한 비디오 입력과 안정적인 TFT LCD 연결이 필요한 경우2-HDMI - LVDS TTL 인터페이스 AD 보드~에서스카이-TDM실용적인 컨트롤러 솔루션을 제공합니다. 산업용 디스플레이 통합을 위해 설계된 이 제품은 듀얼 HDMI 입력, LVDS 및 TTL 출력, 구성 가능한 펌웨어, 7~32인치 LCD 패널을 지원하여 OEM 개발자가 하드웨어 통합을 단순화하고 개발 노력을 줄이는 데 도움이 됩니다.
디스플레이 컨트롤러는 비디오 신호를 변환하는 것 이상의 작업을 수행해야 합니다. LCD 인터페이스와 일치하고, 안정적인 이미지 전송을 유지하고, 필요한 패널 타이밍을 지원하고, 장비 수명 주기 전반에 걸쳐 신뢰성을 유지해야 합니다. 그만큼2-HDMI - LVDS TTL 인터페이스 AD 보드이러한 실용적인 요구 사항을 중심으로 설계되었습니다. 2개의 HDMI 비디오 소스를 수용하고 LVDS 또는 RGB TTL 출력 인터페이스를 제공함으로써 장비 설계자가 산업용 TFT LCD 패널을 선택할 때 더 큰 유연성을 제공합니다. 구성 가능한 펌웨어는 해상도, 타이밍, 인터페이스 정의, 백라이트 제어, OSD 설정 및 기타 프로젝트 요구 사항에 맞게 조정할 수도 있습니다. 따라서 이 보드는 산업 자동화, 의료 장비, 셀프서비스 키오스크, 디지털 간판, 운송 장비 및 임베디드 디스플레이 시스템에 적합합니다.
목차
- 2-HDMI-LVDS TTL 인터페이스 AD 보드란 무엇입니까?
- 산업용 디스플레이에서 듀얼 HDMI 입력이 중요한 이유는 무엇입니까?
- LVDS 및 TTL 출력은 어떻게 LCD 호환성을 향상합니까?
- 고려해야 할 주요 기능은 무엇입니까?
- 이 디스플레이 컨트롤러는 어디에 사용될 수 있나요?
- OEM 디스플레이 통합을 어떻게 단순화합니까?
- 컨트롤러 보드의 기술 개요
- 자주 묻는 질문
- 맞춤형 산업용 디스플레이 솔루션을 확보하세요
2-HDMI-LVDS TTL 인터페이스 AD 보드란 무엇입니까?
일반적으로 LCD 컨트롤러 보드라고 불리는 디스플레이 AD 보드는 비디오 소스와 LCD 패널 사이의 연결 지점 역할을 합니다. 산업용 장비에서 비디오 소스는 HDMI 신호를 제공할 수 있지만 선택한 TFT LCD 패널에는 LVDS 또는 TTL 인터페이스가 필요할 수 있습니다. 컨트롤러는 들어오는 비디오 신호를 변환하고 처리하여 적절한 LCD 인터페이스에 전달할 수 있습니다.

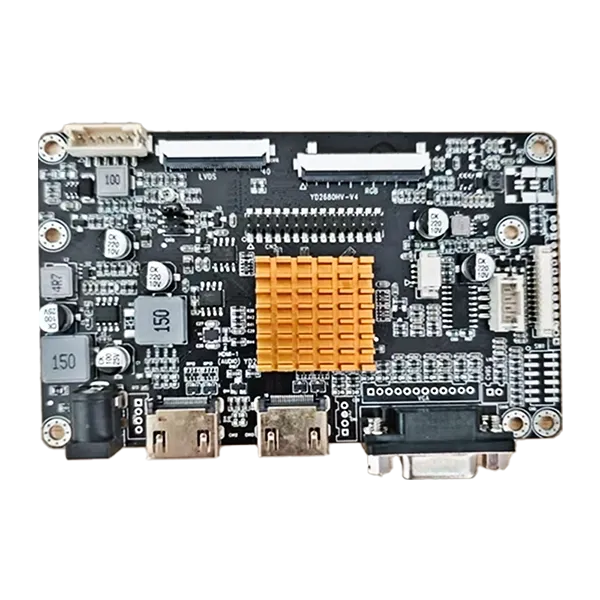

그만큼2-HDMI - LVDS TTL 인터페이스 AD 보드이러한 유형의 통합을 위해 특별히 설계되었습니다. 2개의 HDMI 비디오 입력을 지원하며 호환되는 산업용 TFT LCD 패널에 LVDS 또는 RGB TTL 출력을 제공할 수 있습니다. 제품 사양에 따라 특정 패널 요구 사항에 따라 약 7~32인치의 산업용 TFT 디스플레이에 맞게 구성할 수 있습니다.
OEM 프로젝트의 경우 이 접근 방식을 사용하면 패널 모델이나 장비 구성을 변경할 때 전체 디스플레이 전자 장치를 다시 설계해야 하는 필요성을 줄일 수 있습니다. 대신 엔지니어는 적합한 컨트롤러 구성을 선택하고 LCD의 해상도, 타이밍, 인터페이스 정의 및 전력 요구 사항을 확인할 수 있습니다.
산업용 디스플레이에서 듀얼 HDMI 입력이 중요한 이유는 무엇입니까?
산업용 시스템에서는 점점 더 다양한 비디오 소스를 사용하고 있습니다. 예를 들어 기계는 컴퓨터의 정보를 표시하는 동시에 산업용 카메라, 검사 시스템, 내장 컴퓨터 또는 보조 처리 장치로부터 신호를 수신해야 할 수도 있습니다.
2개의 HDMI 입력이 있는 컨트롤러는 2개의 디지털 비디오 소스를 연결하고 전환하는 편리한 방법을 제공합니다. 이를 통해 모든 애플리케이션에 외부 스위칭 장치를 추가하지 않고도 시스템 아키텍처를 더욱 유연하게 만들 수 있습니다.
- 다양한 비디오 소스:2개의 HDMI 입력이 더 뛰어난 시스템 유연성을 제공합니다.
- 시스템 통합:비디오 소스 전환은 디스플레이 아키텍처에 통합될 수 있습니다.
- 장비 업그레이드:기존 시스템을 새로운 HDMI 기반 비디오 소스에 맞게 조정할 수 있습니다.
- 디자인 유연성:엔지니어는 다양한 소스 구성을 중심으로 디스플레이 시스템을 구축할 수 있습니다.
이 기능은 디스플레이 소스 유연성이 중요한 산업용 HMI 시스템, 제어 터미널, 검사 장비, 키오스크 및 기타 제품에 특히 유용합니다.
LVDS 및 TTL 출력은 어떻게 LCD 호환성을 향상합니까?
LCD 패널이 모두 동일한 전기 인터페이스를 사용하는 것은 아닙니다. 산업용 TFT 애플리케이션에서 일반적으로 사용되는 두 가지 인터페이스는 LVDS와 TTL/RGB입니다. 잘못된 컨트롤러 인터페이스를 선택하면 비호환성, 불안정한 이미지 또는 추가적인 하드웨어 재설계가 발생할 수 있습니다.
LVDS 및 TTL 출력을 모두 지원하므로 시스템 설계자는 호환 가능한 LCD 패널을 선택할 때 더 많은 옵션을 얻을 수 있습니다. 컨트롤러의 LVDS 연결에는 전용 차동 신호 쌍이 포함되어 있으며 TTL 인터페이스는 호환 패널에 대한 RGB 데이터 및 동기화 신호를 제공합니다.
| 인터페이스 | 일반적인 기능 | 통합 가치 |
|---|---|---|
| LVDS | 고속 차동 LCD 데이터 전송 | 많은 산업용 TFT LCD 패널에 적합 |
| TTL/RGB | 병렬 RGB 디스플레이 데이터 및 타이밍 신호 | 호환 가능한 TTL 인터페이스 TFT 패널 지원 |
| HDMI | 디지털 비디오 소스 입력 | 최신 비디오 장비에 편리하게 연결 |
엔지니어는 생산 전에 항상 정확한 LCD 모델, 해상도, 타이밍 매개변수, 전압 요구 사항, 커넥터 구성 및 핀 매핑을 확인해야 합니다. 인터페이스 호환성은 인터페이스 이름보다는 전체 패널 사양에 따라 달라집니다.
고려해야 할 주요 기능은 무엇입니까?
산업용 LCD 컨트롤러를 선택하려면 입력 커넥터와 출력 커넥터가 물리적으로 일치하는지 확인하는 것 이상이 필요합니다. 전기 사양, 펌웨어 구성, 패널 타이밍, 백라이트 요구 사항 및 장기 공급 고려 사항은 모두 프로젝트 신뢰성에 영향을 미칠 수 있습니다.
듀얼 HDMI 비디오 입력
2개의 HDMI 입력을 통해 장비 설계자는 여러 디지털 비디오 소스를 연결하고 시스템 요구 사항에 따라 적절한 소스를 선택할 수 있습니다.
LVDS 및 TTL 출력 지원
두 출력 유형을 모두 지원하면 호환 가능한 TFT LCD 패널의 범위가 확장되고 OEM 프로젝트에서 다른 디스플레이 구성을 사용할 때 하드웨어 재설계를 줄일 수 있습니다.
유연한 펌웨어 구성
펌웨어는 LCD 해상도, 타이밍 매개변수, 인터페이스 정의, OSD 요구 사항, 시작 로고 및 기타 응용 프로그램별 설정에 따라 사용자 정의할 수 있습니다. 이는 표준 컨트롤러 구성이 충분하지 않은 OEM 및 ODM 장비에 특히 유용합니다.
산업 지향적 디자인
이 보드는 안정적인 신호 처리, 간섭 감소, 구성 요소 가용성 및 장기 작동에 초점을 맞춘 설계 고려 사항을 갖춘 지속적인 산업용 애플리케이션을 위해 고안되었습니다.
컴팩트한 통합
전용 컨트롤러 보드는 내장형 장비의 내부 디스플레이 아키텍처를 단순화하여 엔지니어가 정의된 하드웨어 플랫폼 내에서 LCD 연결, 백라이트 제어, 신호 변환 및 관련 디스플레이 기능을 관리하는 데 도움을 줍니다.
이 디스플레이 컨트롤러는 어디에 사용될 수 있나요?
컨트롤러는 HDMI 입력 유연성과 LVDS 및 TTL LCD 출력 옵션을 결합하므로 광범위한 임베디드 및 산업용 디스플레이 애플리케이션을 지원할 수 있습니다.
| 애플리케이션 | 컨트롤러가 유용한 이유 |
|---|---|
| 산업 자동화 | 산업용 TFT 디스플레이 패널과 디지털 비디오 소스를 연결합니다. |
| 의료 장비 | 특수 장비에 대한 맞춤형 디스플레이 구성 지원 |
| 셀프서비스 키오스크 | 유연한 비디오 입력 및 내장형 LCD 통합 제공 |
| 디지털 사이니지 | 호환되는 LCD 패널을 구동하기 위해 HDMI 기반 컨텐츠 소스를 활성화합니다. |
| 운송 장비 | 안정적인 작동이 필요한 임베디드 디스플레이 시스템 지원 |
| 임베디드 시스템 | 애플리케이션별 디스플레이 설계를 위한 구성 가능한 인터페이스 제공 |
적절한 구성은 장비의 작동 환경, LCD 모델, 비디오 소스, 해상도, 기계 공간 및 전원 아키텍처에 따라 다릅니다. 이러한 이유로 대량 생산에 앞서 엔지니어링 검증이 완료되어야 합니다.
OEM 디스플레이 통합을 어떻게 단순화합니까?
OEM 프로젝트에서 LCD 패널, 터치 스크린, 컨트롤러, 케이블, 펌웨어, 백라이트 및 기계 구조가 함께 작동해야 하는 경우 디스플레이 통합이 복잡해질 수 있습니다. 대상 LCD 주위에 구성할 수 있는 컨트롤러 보드는 이러한 통합 문제를 일부 줄일 수 있습니다.
스카이-TDM은 LCD 선택, 컨트롤러 구성, 터치 스크린 사용자 정의, 광학 본딩, 커버 유리, 인터페이스 케이블 및 관련 디스플레이 통합 요구 사항을 다루는 디스플레이 엔지니어링 서비스를 제공합니다. 품질 관리 시스템에는 ISO 9001, ISO 13485 및 IATF 16949 인증이 포함되어 있으며 컨트롤러 보드는 회사의 제품 정보에 따라 배송 전에 기능 테스트를 거칩니다.
OEM 및 ODM 고객의 경우 엔지니어링 지원에는 다음이 포함될 수 있습니다.
- LCD 해상도 및 타이밍 구성
- LVDS 핀 매핑 및 TTL 타이밍 조정
- 펌웨어 최적화
- 백라이트 및 밝기 제어
- OSD 언어 구성
- 시작 로고 사용자 정의
- 케이블 핀 및 커넥터 구성
- 기계적 장착 요구 사항
- LCD와 터치 패널 매칭
이러한 통합 접근 방식은 디스플레이 호환성과 장기적인 구성 요소 가용성이 중요한 설계 고려 사항인 프로젝트에 특히 유용할 수 있습니다.
컨트롤러 보드의 기술 개요
다음 표는 이 컨트롤러 솔루션의 중요한 특성을 요약하고 디스플레이 시스템 개발 중 실제 관련성을 설명합니다.
| 사양/특징 | 사용 가능한 구성 | 엔지니어링 이점 |
|---|---|---|
| 비디오 입력 | 2 × HDMI | 다양한 디지털 비디오 소스 지원 |
| LCD 출력 | LVDS 및 TTL/RGB | 호환 가능한 LCD 선택 범위 확대 |
| LCD 크기 범위 | 약 7~32인치 | 다양한 산업용 디스플레이 형식에 적합 |
| 펌웨어 | 구성 가능 | 프로젝트별 디스플레이 매개변수 지원 |
| LVDS 커넥터 | JST 2×15핀 | 차동 디스플레이 신호 연결 제공 |
| LVDS FFC | 40핀, 0.5mm | 호환 가능한 LCD 패널 연결 지원 |
| TTL T-CON | 50핀 FFC | RGB 및 타이밍 신호 연결 제공 |
| 백라이트 인터페이스 | PH2.0 6핀 | 호환 가능한 백라이트 전원 및 제어 지원 |
실제 핀 정의와 전기 구성은 항상 대상 LCD 데이터시트와 비교하여 확인해야 합니다. 예를 들어, LVDS 인터페이스는 차동 TX 신호 쌍을 사용하는 반면 TTL 인터페이스에는 RGB 데이터, DE, VS, HS, DCLK 및 관련 제어 신호가 포함됩니다. 성공적인 통합을 위해서는 올바른 핀 매핑이 필수적입니다.
자주 묻는 질문
1. 이 컨트롤러에는 어떤 LCD 패널을 연결할 수 있습니까?
컨트롤러는 호환되는 LVDS 또는 TTL 인터페이스를 사용하여 광범위한 산업용 TFT LCD 패널에 맞게 구성할 수 있습니다. 특정 모델 및 전기 요구 사항에 따라 약 7~32인치 범위의 패널이 지원될 수 있습니다. LCD 모델 번호를 제공하면 엔지니어링 팀이 호환성을 확인할 수 있습니다.
2. OEM 프로젝트에 맞춰 펌웨어를 맞춤 설정할 수 있나요?
예. 펌웨어 사용자 정의에는 LCD 해상도, 타이밍 매개변수, 인터페이스 정의, OSD 설정, 시작 로고 및 기타 프로젝트별 요구 사항이 포함될 수 있습니다.
3. 보드가 LVDS 및 TTL LCD 패널을 모두 지원합니까?
예. 컨트롤러는 LVDS 및 RGB TTL 출력 옵션을 모두 제공하도록 설계되어 다양한 호환 가능한 산업용 TFT LCD 구성을 지원할 수 있습니다.
4. 두 개의 HDMI 소스를 동시에 연결할 수 있나요?
이 보드는 2개의 HDMI 입력 인터페이스를 제공하므로 구성된 애플리케이션에 따라 소스를 선택하여 2개의 호환 가능한 디지털 비디오 소스를 디스플레이 시스템에 통합할 수 있습니다.
5. 이 컨트롤러는 지속적인 산업용 애플리케이션에 적합합니까?
이 제품은 안정적인 신호 처리, 간섭 제어, 산업용 구성 요소 및 장기 공급 고려 사항에 중점을 두고 산업 응용 분야 및 지속적인 작동을 위해 설계되었습니다.
6. SKY-TDM은 완전한 디스플레이 어셈블리를 공급할 수 있습니까?
예. SKY-TDM은 산업용 LCD 패널, 정전식 또는 저항식 터치 스크린, 컨트롤러 보드, 인터페이스 케이블, 광학 본딩, 커버 유리 및 관련 OEM/ODM 엔지니어링 서비스를 포함하여 더 광범위한 디스플레이 통합 요구 사항을 지원할 수 있습니다.
맞춤형 산업용 디스플레이 솔루션을 확보하세요
올바른 LCD 컨트롤러를 선택하는 것은 안정적인 산업용 디스플레이 시스템을 구축하는 데 있어 중요한 단계입니다. 듀얼 HDMI 입력, LVDS 및 TTL 출력 호환성, 구성 가능한 펌웨어, LCD 일치 및 통합을 위한 엔지니어링 지원을 갖춘 이 컨트롤러는 OEM 개발자가 특정 기술 요구 사항에 맞는 디스플레이 시스템을 만드는 데 도움이 될 수 있습니다. 새로운 산업용 HMI, 의료 기기, 키오스크, 운송 디스플레이 또는 임베디드 장비 프로젝트를 평가하는 경우 2-HDMI - LVDS TTL 인터페이스 AD 보드 및저희에게 연락주세요LCD 모델, 해상도, 인터페이스 유형, 수량 및 프로젝트 요구 사항을 고려하십시오. SKY-TDM은 호환성을 확인하고 애플리케이션에 대한 실용적인 디스플레이 솔루션을 개발하는 데 도움을 줄 수 있습니다.
