오늘날 산업용 장비용 정전식 터치 패널을 선택할 때 주로 화면 크기, 터치 포인트, 커버 유리 및 광학 적층에 중점을 둡니다. 하지만 핵심 기술 사양 중 하나를 무시해서는 안 됩니다. 바로 터치 신호 인터페이스입니다.
산업용 정전식 터치 패널에서 USB와 I²C의 실제 차이점은 무엇입니까? 그리고 더 중요한 것은 프로젝트에 적합한 인터페이스를 어떻게 선택해야 합니까?
OEM 및 ODM 고객의 경우 호스트 시스템, 컨트롤러 아키텍처, 소프트웨어 환경 및 기계 설계에 따라 선택이 크게 달라집니다.
스카이-TDM은 USB, I²C 및 기타 인터페이스 옵션을 지원하는 산업용 HMI, 의료 기기, 임베디드 시스템, 스마트 터미널 및 자동화 애플리케이션을 위한 맞춤형 정전식 터치 패널을 제공합니다.
USB 통신 프로토콜을 이용하여 터치 데이터를 호스트 시스템으로 전송합니다. USB는 가장 일반적인 주변 장치 인터페이스 중 하나이므로 산업용 PC, Windows/Linux/Android 플랫폼, 셀프 서비스 키오스크, 상업용 디스플레이 및 임베디드 컴퓨터에 연결하는 데 이상적인 선택입니다.
USB의 가장 큰 장점은 편리함이다. 개발팀은 메인 PCB에 전용 통신 회로를 설계하지 않고도 터치 패널을 호스트 시스템에 쉽게 연결할 수 있어 제품 개발 시간이 크게 단축됩니다.
I²C는 임베디드 시스템의 일반적인 직렬 통신 인터페이스입니다.
I²C 터치 패널은 I²C 버스를 통해 마이크로컨트롤러 또는 프로세서와 직접 통신하므로 맞춤형 하드웨어 설계에 이상적입니다.
예를 들어 산업 프로젝트에 이미 메인 제어 보드가 있는 경우 일반적으로 I²C를 통해 터치 컨트롤러를 프로세서에 연결하는 것이 좋습니다. 이 경우 I²C는 단순한 외부 주변 장치가 아니라 하드웨어 아키텍처에서 분리할 수 없는 부분으로 작동합니다.
| 특징 | USB 터치 패널 | IIC 터치 패널 |
| 통합 방법 | 외부 주변기기 | 임베디드 커뮤니케이션 |
| 산업용 PC | 훌륭한 | 덜 편리함 |
| 임베디드 MCU | 가능한 | 훌륭한 |
| OS 호환성 | 일반적으로 편리함 | 시스템 통합 필요 |
| 개발 | 많은 PC 기반 프로젝트에서 더 빠른 속도 | 하드웨어/펌웨어 개발 필요 |
| PCB 통합 | 덜 직접적 | 고도로 통합된 |
| 케이블 적용 | 더 유연함 | 짧은 연결에 더 적합 |
| 하드웨어 맞춤화 | 좋은 | 훌륭한 |
| 일반적인 사용 | HMI, 키오스크, PC 기반 단말기 | 임베디드 HMI, 맞춤형 장비 |

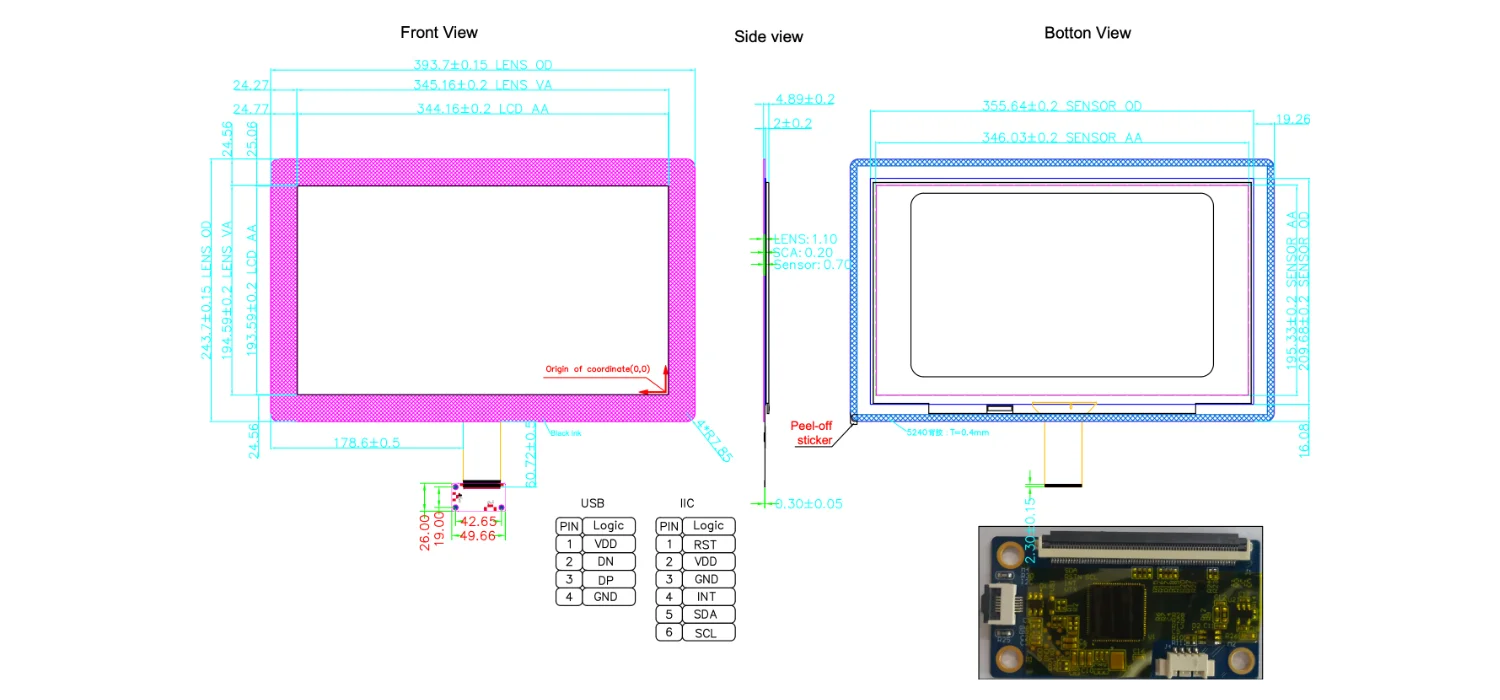

이것이 동일한 터치 패널 크기가 USB 및 IIC 버전 모두에서 사용 가능한 이유입니다.
터치 기술은 유사할 수 있지만 시스템 통합 방식은 다릅니다.
●더 쉬운 통합: 산업용 HMI 시스템의 경우 호스트 플랫폼이 이미 USB를 지원하므로 USB 터치 패널을 통합하기가 더 쉽습니다.
●뛰어난 플랫폼 호환성: 시중의 주요 운영 체제는 기본적으로 USB를 지원하므로 Windows, Android 및 Linux용 표준 인터페이스가 됩니다.
●독립형 HMI 시스템에 이상적: 독립형 컴퓨터나 내장형 PC를 사용할 때 USB는 편리한 통신 연결을 제공합니다.
●개발 가속화: USB를 사용하면 프로젝트 초기 단계에서 전용 통신 인터페이스를 미리 개발할 필요 없이 터치 패널의 유용성을 빠르게 평가할 수 있습니다.
●임베디드 통합을 위한 설계: 터치 패널이 임베디드 시스템에 직접 통합되는 경우 I²C 인터페이스가 가장 적합한 선택입니다.
●간단한 버스 아키텍처: I²C는 2선 통신 구조를 활용하는데, 이는 인터페이스 리소스가 제한된 임베디드 PCB에 매우 매력적입니다.
●향상된 하드웨어 제어: 자체 제어 보드 및 펌웨어를 독립적으로 개발하는 고객을 위해 I²C 인터페이스는 터치 통신 아키텍처에 대한 더 강력한 제어를 제공합니다.
●맞춤형 장치에 이상적: I²C는 터치 패널과 메인 제어 보드가 동시에 설계된 OEM 장치에 특히 유용합니다.
다양한 인터페이스는 다양한 장점을 제공하며 모든 산업용 HMI 시나리오에 맞는 단일 터치 인터페이스는 없습니다. 다음 지침을 참조할 수 있습니다.
● 산업용 PC + 터치 패널: 일반적으로 USB가 더 편리한 선택입니다.
●MCU + 내장형 터치 패널: I²C는 일반적으로 최적의 선택입니다.
● 맞춤형 제어 보드: I²C는 더욱 심층적인 하드웨어 통합을 제공합니다.
●신속한 프로토타이핑: USB는 초기 테스트 및 평가를 단순화할 수 있습니다.
●대량 생산: USB와 I²C 모두 실행 가능합니다. 최종 결정은 실제 하드웨어 및 소프트웨어 아키텍처를 기반으로 이루어져야 합니다.
당사의 터치 패널은 현재 산업용 HMI 및 임베디드 애플리케이션을 위한 다양한 화면 크기를 포괄하는 다양한 USB/I²C 정전식 터치 패널 제품을 제공합니다.
이것은 매우 중요한 질문입니다.
통신 인터페이스는 터치 데이터 전송을 담당하지만 전반적인 터치 경험은 여러 요소의 조합에 의해 결정됩니다. 여기에는 주로 터치 센서 설계, 터치 IC, 펌웨어, 센서 라우팅, 커버 유리 두께, 장갑 터치 지원, EMI/ESD 환경, 광학 적층 프로세스 및 호스트 시스템이 포함됩니다. 따라서 USB와 I²C 중 하나를 선택하는 것은 산업용 터치 패널 개발의 한 단계일 뿐이며 터치 성능에는 영향을 미치지 않습니다.
프로젝트 설계 초기에 다음 5가지 핵심 사항을 기반으로 적절한 인터페이스를 결정할 수 있습니다.
●호스트 플랫폼 확인: 터치 패널이 산업용 PC, Android 마더보드, Linux 시스템 또는 MCU에 연결됩니까?
●메인 컨트롤러 확인: 마더보드가 이미 USB 또는 I²C 인터페이스를 제공합니까?
●기계적 구조를 확인하세요. 터치 패널 컨트롤러는 어디에 배치되나요? FPC 또는 리본 케이블은 얼마나 길어야 합니까? 커넥터는 어디에 설치되나요?
●소프트웨어 환경 확인: 개발팀이 이미 필요한 드라이버나 펌웨어 지원을 갖추고 있습니까?
● 생산 계획 확인: 제품이 양산에 돌입할 경우 최종 PCB 설계 전에 인터페이스 선택을 확정해야 합니다.
전문적인 산업용 터치패널을 화면 크기만으로 선택해서는 안 됩니다. 완전한 솔루션을 위해서는 다음 요소를 포괄적으로 고려해야 합니다.
터치 기술 → 센서 → 컨트롤러 IC → 인터페이스 → 커버 유리 → FPC → 펌웨어 → 기계 통합 → 애플리케이션 환경
이러한 전체적인 접근 방식은 산업용 장비, 의료 기기, 자동화 시스템 및 장기간 작동하도록 설계된 기타 제품에 특히 중요합니다.
따라서 올바른 인터페이스는 최고 사양을 갖춘 인터페이스가 아니라 고객의 전체 제품에 안정적으로 통합될 수 있는 인터페이스입니다.
산업용 HMI, 의료 기기, 자동화 시스템, 셀프 서비스 키오스크 또는 임베디드 제품을 개발하는 경우 터치 스크린 크기, 호스트 플랫폼, 운영 체제, 기계 도면 및 인터페이스 요구 사항을 제공하십시오.
스카이-TDM터치 패널은 귀하의 프로젝트에 가장 적합한 터치 패널과 인터페이스 구성을 추천해 드립니다.
맞춤형 USB, I²C 또는 결합된 USB + I²C 정전식 터치 패널 솔루션에 대해 지금 문의하세요.
