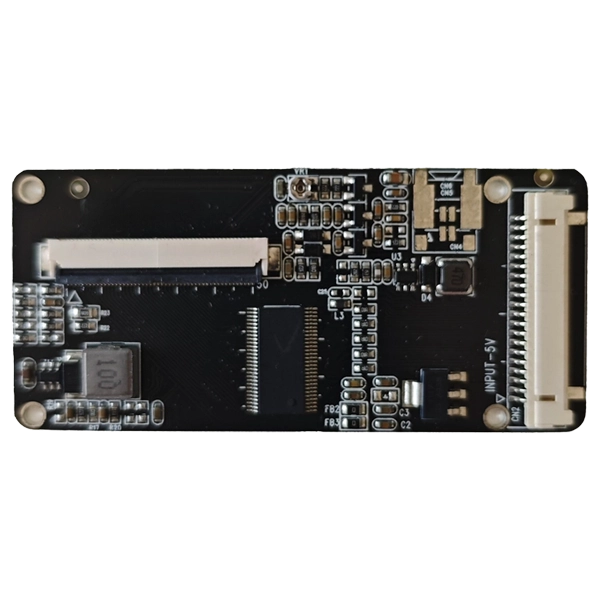

LVDS-TTL 신호 변환 보드

SKY-TDM의 LVDS-TTL 신호 변환 보드는 표준 LVDS 신호를 TFT LCD 패널용 TTL/RGB 출력으로 변환하도록 설계된 산업용 등급 디스플레이 인터페이스 솔루션입니다. 안정적인 신호 전송, 우수한 EMC 성능, 낮은 전력 소비 및 장기적인 신뢰성을 특징으로 하는 이 제품은 산업 자동화, 의료 장비, 임베디드 시스템, 운송 및 맞춤형 디스플레이 애플리케이션에 널리 사용됩니다. 다양한 LCD 인터페이스, 해상도, 전압 및 케이블 구성에 대해 OEM/ODM 사용자 정의가 가능합니다.

문의 보내기

제품 설명

산업용 LCD 패널이 계속 발전함에 따라 많은 임베디드 시스템에는 다양한 디스플레이 인터페이스 간의 안정적인 신호 변환이 필요합니다. SKY-TDMLVDS-TTL 신호 변환 보드우수한 이미지 품질과 시스템 안정성을 유지하면서 전체 비용을 절감하면서 LVDS 출력을 통해 TTL/RGB TFT LCD 패널을 구동해야 하는 엔지니어에게 전문적인 솔루션을 제공합니다.

산업 환경을 위해 특별히 설계된 이 컨버터 보드는 고효율 전력 관리, 최적화된 PCB 레이아웃 및 산업용 등급 구성 요소를 통합하여 까다로운 조건에서도 안정적인 작동을 보장합니다. 소비자 등급 대안과 비교하여 탁월한 EMC(전자기 호환성) 성능, 더 낮은 EMI(전자기 간섭) 방출, 더 긴 작동 수명 및 산업용 LCD 모듈과의 더 높은 호환성을 제공합니다.

새로운 LCD를 기존 장비에 통합하든 레거시 시스템을 업그레이드하든 이 보드는 개발 시간을 효과적으로 단축하고 시스템 통합을 간소화합니다.

장기적인 산업 신뢰성을 위해 설계됨

표준 개발 보드와 달리 이 LVDS-TTL 신호 변환 보드는 산업 환경에서 지속적인 작동을 위해 최적화되었습니다.

여기에는 다음이 포함됩니다.

- 산업용 등급 PCB 설계

- 안정적인 LVDS 입력 아키텍처

- TTL/RGB 50핀 LCD 출력

- 저잡음 전원 설계

- 고효율 LED 백라이트 드라이버

- 조정 가능한 VCOM 전압

- 우수한 EMC 성능

- 낮은 소비전력

- 고속 신호 무결성

- 긴 수명주기 구성 요소

컴팩트한 기계 설계로 인해 설치 공간이 제한된 임베디드 제품에도 적합합니다.

주요 특징

산업 수준의 신호 안정성

세심하게 최적화된 차동 라우팅은 신호 왜곡을 최소화하고 안정적인 이미지 전송을 보장합니다.

탁월한 EMC 성능

PCB 레이아웃 및 전원 설계는 전자기 간섭을 줄여 산업용 장비에 대한 인증을 더 쉽게 만듭니다.

높은 호환성

TTL/RGB 50핀 인터페이스를 사용하여 광범위한 산업용 TFT LCD 패널을 지원합니다.

효율적인 전력 관리

통합된 고효율 전원 회로는 열 발생을 줄이고 전반적인 신뢰성을 향상시킵니다.

조정 가능한 VCOM 회로

엔지니어가 다양한 LCD 패널의 디스플레이 성능을 미세 조정할 수 있습니다.

안정적인 LED 백라이트 드라이버

뛰어난 장기 안정성과 함께 일관된 밝기를 제공합니다.

쉬운 시스템 통합

표준 커넥터는 설치를 단순화하고 제품 개발 주기를 단축합니다.

일반적인 사양

목	사양
입력 인터페이스	LVDS(8비트)
출력(LCD) 인터페이스	TTL/RGB 50핀
입력 전압	5V
백라이트 드라이버	통합 LED 드라이버
VCOM 조정	지원됨
작동 온도	-20°C ~ +70°C
맞춤형 디자인	지원됨

TTL FFC 50핀 T-CON 인터페이스

핀	신호	핀	신호
1	LED+	2	LED+
3	주도의-	4	주도의-
5	접지	6	Vcom
7	DVDD	8	방법
9	드	10	VS
11	고등학교	12	B7
13	B6	14	B5
15	B4	16	B3
17	지하 2층	18	지하 1층
19	B0	20	G7
21	G6	22	G5
23	G4	24	G3
25	G2	26	G1
27	G0	28	R7
29	R6	30	R5
31	R4	32	R3
33	R2	34	R1
35	R0	36	접지
37	DCLK	38	접지
39	좌/우	40	U/D
41	VGH	42	VGL
43	AVDD	44	다시 놓기
45	NC	46	Vcom
47	디스브	48	접지
49	NC	50	NC

HRS DF14-20/DF19-20 LVDS 인터페이스

핀	신호	핀	신호
1	빈(5V)	2	빈(5V)
3	접지	4	접지
5	R0-	6	R0+
7	접지	8	R1-
9	R1+	10	접지
11	R2-	12	R2+
13	접지	14	TCLK-
15	TCLK+	16	접지
17	R3-	18	R3+
19	켜기/끄기	20	PWM

치수

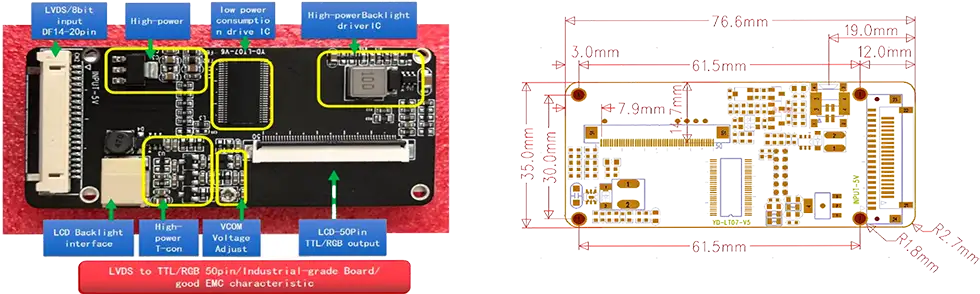

LVDS to TTL Signal Conversion Board dimensions and mechanical drawing

응용

이 보드는 산업용 애플리케이션에 맞춰 제작되었으며 산업용 HMI, 산업용 장비, 복권 기계, 의료 기기 등 까다로운 산업 환경에 매우 적합합니다.

현재 이 제품은 특정 인터페이스 신호를 지원합니다. 다른 인터페이스 신호가 필요한 경우 LCD 인터페이스 사양을 제공해 주시면 귀하의 요구 사항에 맞게 보드를 다시 설계해 드리겠습니다.

이 보드를 사용하는 경우와 직접 LVDS 패널 연결을 사용하는 경우

언제 이 변환 보드가 필요합니까?

오늘날 대부분의 산업용 LCD 패널은 LVDS 또는 eDP 인터페이스를 사용합니다. 그러나 많은 레거시 장비 설계와 특정 특수 디스플레이 모듈에는 여전히 TTL/RGB(병렬 RGB) 신호가 필요합니다. 이 보드가 필요한 경우는 다음과 같습니다.

다음과 같은 경우 이 보드를 사용하십시오.

- 시스템은 LVDS 신호를 출력하지만 LCD 패널에는 TTL/RGB 입력이 필요합니다.

- 50핀 TTL 인터페이스를 갖춘 기존 디스플레이 패널이 있습니다.

- 시스템을 업그레이드하지만 기존 TTL 패널을 유지하는 경우

- LVDS 신호 소스를 사용하여 TTL 패널을 테스트하거나 검증해야 합니다.

다음과 같은 경우에는 직접 LVDS 연결로 충분합니다.

- 소스와 패널 모두 LVDS를 사용합니다(변환 필요 없음).

- 패널에 eDP 또는 HDMI 입력이 있음

- 최신 인터페이스 패널을 사용하여 새로운 시스템을 설계하고 있습니다.

이 보드는 엔지니어가 최신 LVDS 장착 산업용 컴퓨터 또는 임베디드 컨트롤러와 함께 기존 TTL 패널을 재사용할 수 있도록 하는 변환 시나리오를 위해 특별히 설계되었습니다.

엔지니어링 장점

우리는 LCD 통합 과정에서 OEM 고객이 직면하는 실제 문제를 해결합니다. 다양한 LVDS 출력 소스와 특정 50핀 TTL LCD 패널 간의 변환을 지원함으로써 시스템 재설계가 필요하지 않습니다. 이 보드는 전압 변동을 최소화하여 전반적인 제품 안정성을 향상시키는 독립적인 전원 아키텍처를 특징으로 하며, 산업용 등급 PCB 라우팅은 EMC 성능을 크게 향상시키고 시스템 간섭을 줄입니다. 또한, 우리는 포괄적인 맞춤화를 제공합니다. 인터페이스 정의, 커넥터 유형, 장착 구멍 위치에 대한 요구 사항만 제공하시면 귀하의 장비에 완벽하게 맞는 완벽한 설계를 제공해드립니다.

미국을 선택하는 이유

우리를 선택한다는 것은 단순히 LVDS-TTL 신호 변환 보드를 구입하는 것 이상을 의미합니다. 귀하는 산업용 디스플레이 통합 분야에서 숙련된 엔지니어링 협력업체와 협력하게 됩니다.

우리는 OEM 및 ODM 맞춤형 개발, LCD 호환성 평가, 케이블 맞춤화, 펌웨어 최적화, 소규모 배치 프로토타이핑, 대량 생산 능력, 엄격한 품질 검사 및 장기적인 제품 가용성을 포함하는 포괄적인 원스톱 솔루션을 제공합니다. 당사의 올인원 접근 방식은 여러 공급업체의 소싱과 관련된 불필요한 품질 위험을 제거하는 데 도움이 됩니다.
