LCD 모듈 + LCD 드라이버 보드 + 터치 패널 + 각종 케이블 + 기계 구조 부품
이러한 포괄적인 통합은 맞춤형 프로젝트의 필수 요구 사항이 되었으며, 이는 기존의 독립형 LCD 모듈에 대한 의존도에서 벗어나는 것을 의미합니다. 과거에는 대부분의 프로젝트에 별도의 터치 패널이나 독립형 LCD 모듈과 같은 개별 구성 요소만 필요했습니다. 그러나 산업이 발전함에 따라 자원 통합은 프로젝트 시작에 있어 중요한 요소가 되었습니다.
이러한 부품을 다양한 공급업체에서 조달하고 조립할 경우 부품 호환성, 내부 공간 레이아웃, 조립 공정 등의 문제가 발생하여 제품 불일치가 발생하는 경우가 많습니다. 이는 맞춤형 프로젝트에 내재된 고유한 과제입니다.
스카이-TDM의 제품은 주로 산업, 의료, 셀프 서비스 키오스크 및 철도 운송 응용 분야의 맞춤형 프로젝트 요구 사항을 해결하도록 설계되었습니다. 우리는 프로젝트 수명주기 전반에 걸쳐 호환성 및 매칭 문제를 해결하기 위해 통합 터치 및 디스플레이 솔루션을 제공합니다.

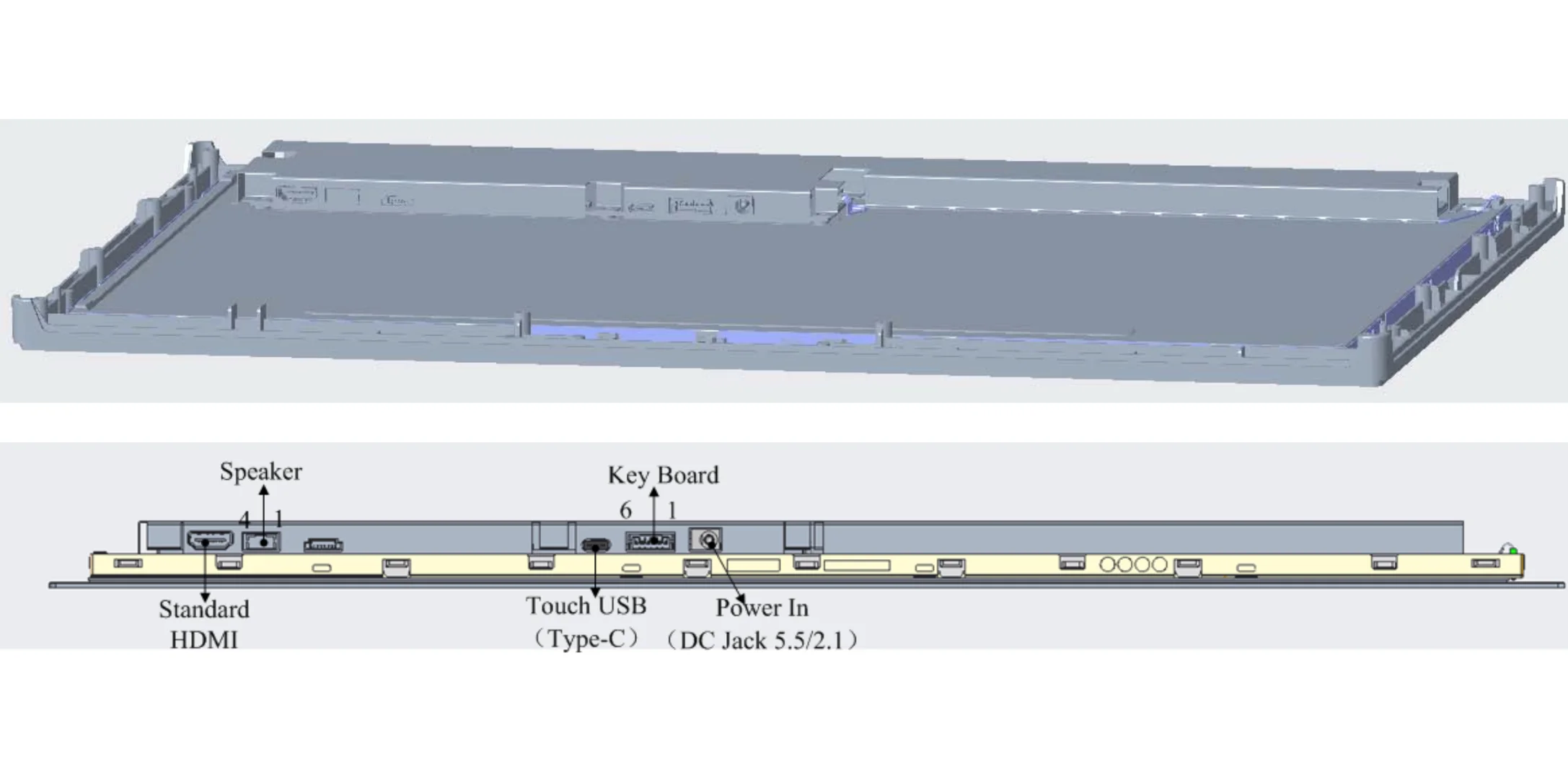

이 제품은 터치 기능을 갖춘 21.5인치 LCD로 LCD 모듈, PCAP 정전식 터치 패널 및 드라이버 보드 시스템을 단일 디스플레이 아키텍처에 통합합니다. 고객은 12V DC 전원 공급 장치와 HDMI 입력 신호만 제공하여 이를 장비에 배포하면 되며 외부 드라이버 보드가 필요하지 않습니다.
주요 특징:
· 21.5인치 화면 크기
· 1920x1080 풀 HD 해상도
· PCAP 10포인트 정전식 터치
· HDMI 비디오 입력 인터페이스
· USB Type-C 터치 인터페이스
· AG(Anti-Glare) 및 AF(Anti-Fingerprint) 표면 처리 옵션
· 내장 스피커

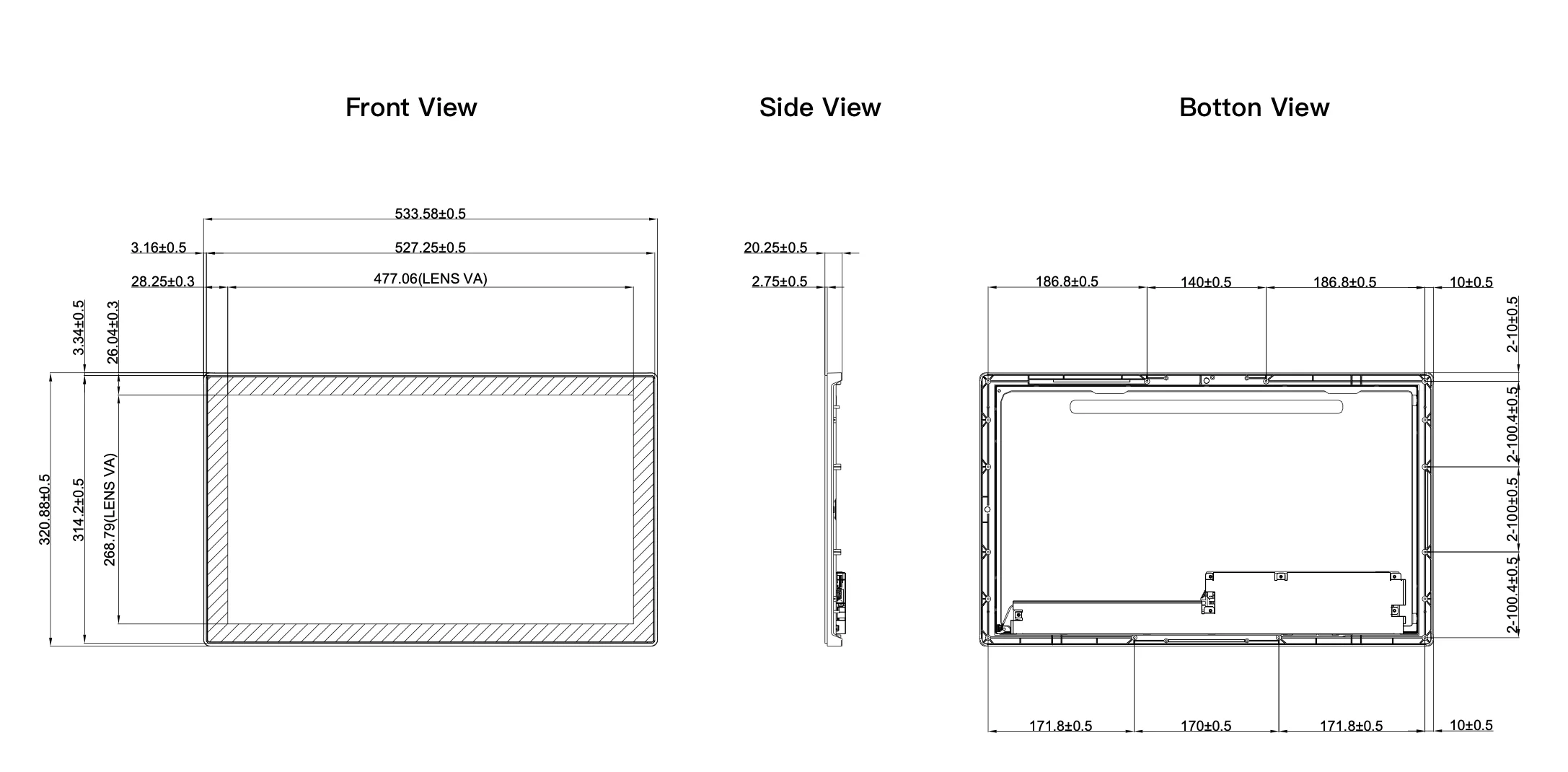

일반적인 전력 소비량은 26.26W이며 전체 제품 크기는 533.58 x 320.88 x 20.25mm입니다.
통합의 핵심 목적은 독립형 구성 요소 수를 줄이고 디스플레이 아키텍처 설치를 단순화하는 것입니다.
통합 디스플레이는 잠재적으로 전체 시스템 비용을 낮출 수 있습니다. 이는 부품 조달 효율성을 향상시키고, 케이블 및 커넥터의 필요성을 줄이고, 조립 프로세스를 간소화하고, 엔지니어링 조정 노력을 줄이고, 디스플레이 시스템 통합 시간을 단축하는 데 도움이 됩니다. 이러한 개선으로 숨겨진 인건비를 효과적으로 줄일 수 있습니다. 그러나 실제 비용 절감은 원래 디스플레이 아키텍처, 생산량 및 사용자 정의 요구 사항에 따라 달라집니다.
그렇습니다. 컴팩트한 기계 설계를 위한 더 많은 기회가 창출됩니다. 독립형 디스플레이 드라이버 보드를 LCD 패널 뒤나 옆에 설치해야 하는 경우 PCB와 케이블을 위한 추가 공간을 확보해야 합니다.
관련 디스플레이 전자 부품을 디스플레이 아키텍처에 직접 통합함으로써 드라이버 보드 및 관련 케이블을 위한 공간을 할당할 필요가 없습니다.
이러한 공간 최적화는 스크린이 일반적으로 인클로저 전면에 직접 장착되는 셀프 서비스 터미널에 특히 실용적입니다.

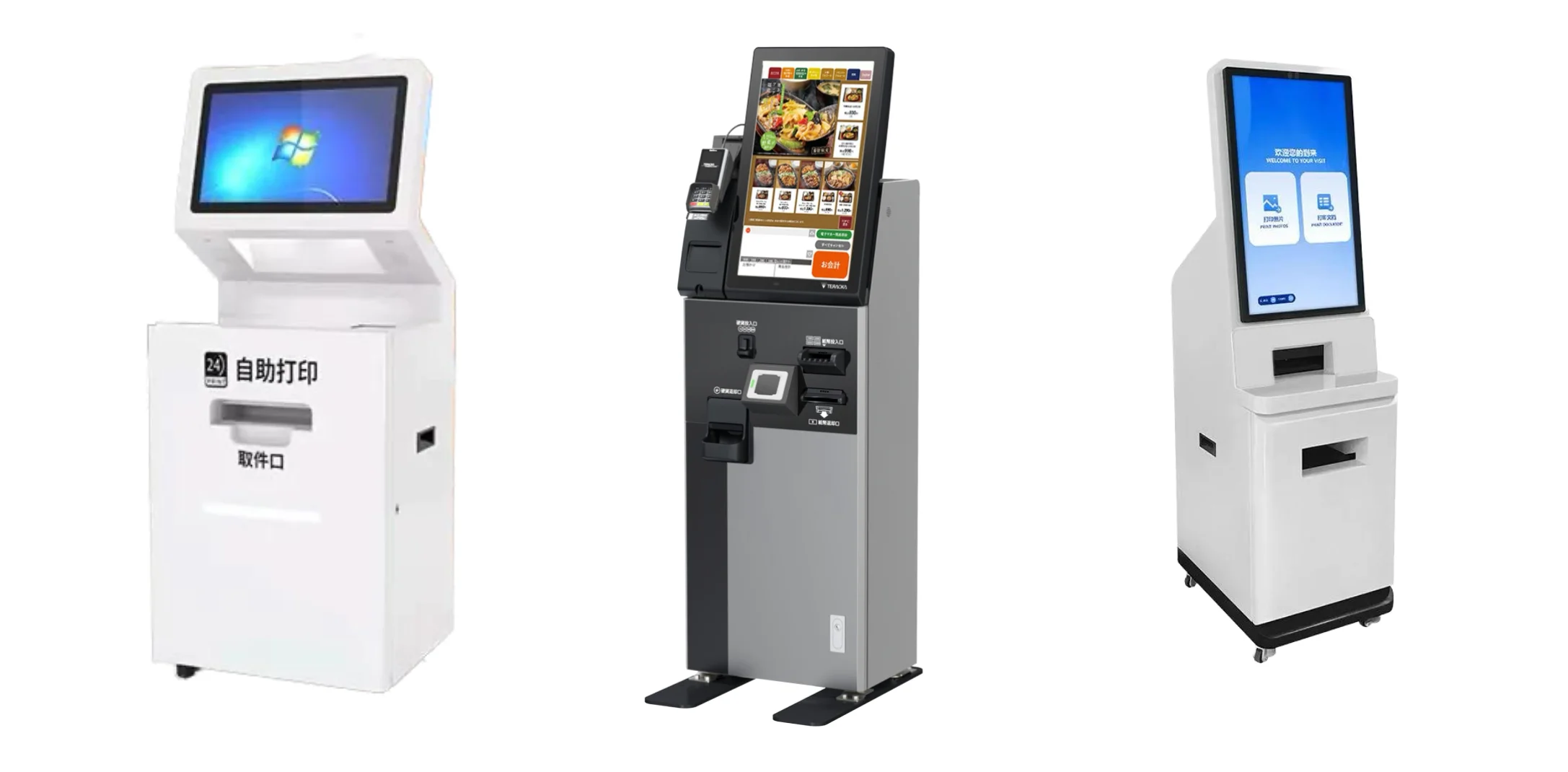

셀프서비스 단말기는 '터치+디스플레이 통합'의 가장 대표적인 적용 시나리오다.
21.5인치 Full HD 터치스크린은 메뉴 표시 → 제품 선택 → 주문 확인 → 결제 및 정산 → 영수증 인쇄 등 전체 사용자 흐름을 원활하게 표시할 수 있는 충분한 디스플레이 영역을 제공합니다.
이와 동일한 디스플레이 디자인 개념을 다른 셀프 서비스 장비에도 적용할 수 있습니다.
· 셀프 주문 키오스크: 대형 터치 디스플레이를 통해 사용자는 직원의 도움 없이 제품을 완전히 검색하고, 주문을 관리하고, 거래를 완료할 수 있습니다.
· 결제 단말기: 디스플레이는 작동 지침, 거래 정보 및 터치 상호 작용을 단일 사용자 대면 인터페이스로 통합할 수 있습니다.
· 자동 판매기: 터치 인터페이스를 사용하여 제품 정보, 프로모션 콘텐츠, 제품 선택 및 결제 안내를 선보일 수 있습니다.
· 발권 및 체크인 터미널: 대화형 디스플레이는 목적지 선택, 예약 문의, 티켓 인쇄 또는 체크인 절차를 통해 사용자를 안내할 수 있습니다.
· 셀프 서비스 프린터: 터치스크린을 통해 문서 선택, 내용 미리보기, 인쇄 옵션 설정 및 결제 기능을 용이하게 할 수 있습니다.
터치스크린 장비 개발의 주요 과제 중 하나는 터치 패널, LCD 모듈, 드라이버 보드 컨트롤러 및 기계 구조가 원활하게 함께 작동하는지 확인하는 것입니다.
이러한 통합 접근 방식은 특히 대량 생산 장비 제조업체에 적합합니다. 이러한 경우 디스플레이 일관성, 설치 효율성 및 공급망 조정이 가장 중요합니다. 21.5인치 제품을 예로 들어 LCD, 터치 패널 및 드라이버 전자 장치가 단일 디스플레이 모듈 아키텍처에 통합될 수 있는 방법을 보여줍니다. 또한 온도, 진동, 열충격, 전원 사이클링, ESD 등 다양한 조건에서 신뢰성 요구 사항을 충족합니다.
OEM 고객에게 있어 이 협업 제품 디자인은 최고의 솔루션을 나타냅니다. 이는 처음부터 전체 디스플레이 솔루션이 분리된 LCD 구성 요소로 취급되지 않고 장비의 필수 부분으로 설계되었음을 의미합니다.
연락주세요스카이-TDM. 우리 팀은 평가를 지원하고 귀하의 프로젝트에 맞는 이상적인 통합 디스플레이 솔루션(LCD + 드라이버 보드 + 터치 패널)을 제공합니다.
