HDMI-TTL 인터페이스 AD 보드가 산업용 LCD 통합을 단순화하는 방법

신뢰할 수 있는 신호 변환이 필요한 OEM 디스플레이 프로젝트의 경우HDMI-TTL 인터페이스 AD 보드~에서스카이-TDMHDMI 비디오 소스를 TTL/RGB TFT LCD 패널과 연결하는 실용적인 방법을 제공합니다. 조정 가능한 패널 전압, 통합 LED 백라이트 제어, 사용자 정의 가능한 펌웨어 및 컴팩트한 산업 디자인을 통해 임베디드 장비, HMI 터미널, 의료 기기, 실험실 장치 및 기타 공간이 제한된 디스플레이 애플리케이션에 적합합니다.

HDMI-TTL 인터페이스 AD 보드는 TTL/RGB 신호를 사용하여 HDMI 비디오 소스와 호환 가능한 TFT LCD 패널 간의 제어 브리지 역할을 합니다. 장비 제조업체의 경우 이러한 유형의 컨트롤러의 가치는 기본 신호 변환 이상으로 확장됩니다. 패널 전압 선택, 디스플레이 타이밍, 백라이트 관리, 인터페이스 매칭, 펌웨어 구성 및 PCB 신뢰성은 모두 임베디드 디스플레이 시스템의 성공에 영향을 미칠 수 있습니다. SKY-TDM 솔루션은 다중 TTL 인터페이스 구성, 3.3V/5V 패널 전압 조정, 통합 LED 백라이트 제어, 사용자 정의 가능한 펌웨어 및 8~18V DC 전원 입력을 지원합니다. 이러한 기능은 엔지니어가 추가 회로를 줄이고 배선을 단순화하며 LCD 통합을 가속화하고 보다 유연한 산업용 디스플레이 제품을 개발하는 데 도움이 됩니다.

목차

1. HDMI-TTL 인터페이스 AD 보드란 무엇입니까?
2. TFT LCD 프로젝트에서 HDMI-TTL 변환이 중요한 이유는 무엇입니까?
3. 평가할 주요 기능은 무엇입니까?
4. 주요 기술 사양
5. 보드는 어디에 사용될 수 있나요?
6. 엔지니어는 LCD 통합에 어떻게 접근해야 합니까?
7. 사용자 정의는 어떻게 프로젝트 호환성을 향상시킵니까?
8. 자주 묻는 질문
9. 결론 및 프로젝트 지원

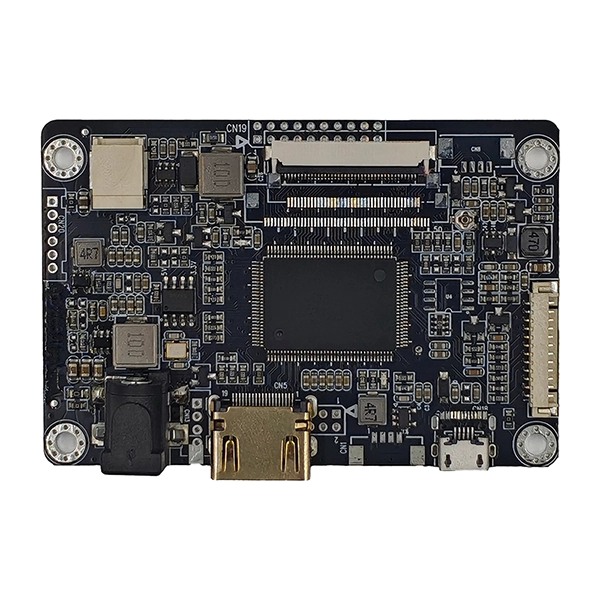

HDMI-TTL 인터페이스 AD 보드란 무엇입니까?

HDMI-TTL 인터페이스 AD 보드는 HDMI 소스의 비디오 정보를 호환 가능한 TTL/RGB TFT LCD 패널이 처리할 수 있는 신호 형식으로 변환하는 LCD 컨트롤러입니다. HDMI는 컴퓨터, 임베디드 시스템, 산업용 컨트롤러 및 기타 최신 디지털 비디오 소스에서 널리 사용되는 반면, 많은 TFT LCD 패널은 병렬 RGB 또는 TTL 인터페이스를 사용합니다.

적절한 컨트롤러가 없으면 엔지니어는 호스트 시스템을 재설계하거나 추가 신호 변환 회로를 개발해야 할 수도 있습니다. 전용 컨트롤러 보드는 보다 직접적인 통합 경로를 제공하며 신호 처리, 패널 전원 관리, 타이밍 구성 및 백라이트 제어를 하나의 컴팩트 솔루션에 결합할 수 있습니다.

스카이-TDM HDMI-TTL 인터페이스 AD 보드는 산업용 LCD 통합을 위해 특별히 설계되었습니다. 제품 사양에 따르면 TTL/RGB 디스플레이 출력 구성, 조정 가능한 3.3V 또는 5V 패널 전압, 통합 LED 드라이버, 사용자 정의 가능한 펌웨어 및 8~18V DC 전원 공급 장치 범위를 지원합니다.

TFT LCD 프로젝트에서 HDMI-TTL 변환이 중요한 이유는 무엇입니까?

디스플레이 통합에는 올바른 물리적 크기의 LCD를 선택하는 것 이상의 작업이 포함되는 경우가 많습니다. 엔지니어는 또한 비디오 소스, 인터페이스, 전압, 타이밍, 백라이트, 커넥터 및 기계 구조를 일치시켜야 합니다.

적절한 HDMI-TTL 컨트롤러는 다음과 같은 몇 가지 일반적인 통합 문제를 해결하는 데 도움이 될 수 있습니다.

• 인터페이스 호환성:이는 HDMI 비디오 소스와 TTL/RGB TFT 패널 간의 실질적인 연결을 제공합니다.
• 전력 매칭:조정 가능한 패널 전압은 다양한 LCD 전기 요구 사항을 수용하는 데 도움이 됩니다.
• 백라이트 관리:통합된 LED 백라이트 제어로 별도의 드라이버 회로에 대한 필요성이 줄어듭니다.
• 펌웨어 적응:디스플레이 타이밍 및 기타 매개변수는 특정 LCD 모델에 맞게 사용자 정의할 수 있습니다.
• 컴팩트한 설치:인클로저 공간이 제한된 경우 작은 컨트롤러 레이아웃이 유용할 수 있습니다.
• 개발 효율성:준비된 컨트롤러 아키텍처는 OEM 팀이 요구하는 디스플레이 인터페이스 개발의 양을 줄일 수 있습니다.

평가할 주요 기능은 무엇입니까?

1. 다중 TTL/RGB 인터페이스 구성

다양한 TFT 패널은 다양한 FPC 핀 할당 및 신호 구성을 사용할 수 있습니다. 이 보드는 40핀 및 50핀 RGB 구성을 포함한 여러 인터페이스 배열을 지원하므로 엔지니어가 적합한 패널을 선택할 때 더 큰 유연성을 제공합니다.

2. 조정 가능한 패널 전압

컨트롤러는 선택 가능한 3.3V 및 5V 패널 출력 전압을 지원합니다. 호환되지 않는 전압을 공급하면 디스플레이가 불안정해지거나 잠재적으로 패널 전자 장치가 손상될 수 있으므로 이는 중요합니다. 전압 선택은 항상 LCD 제조업체의 전기 사양에 따라 확인되어야 합니다.

3. 통합 LED 백라이트 드라이버

내장된 백라이트 제어 회로는 디스플레이 제어와 LED 백라이트 관리를 동일한 보드에 결합하여 시스템 아키텍처를 단순화합니다. 백라이트 인터페이스는 시스템 수준 제어를 위한 전원, ON/OFF 및 PWM/Vadj 관련 연결을 제공합니다.

4. 맞춤형 펌웨어

LCD 패널에는 이미지를 올바르게 표시하기 위해 적절한 타이밍 매개변수가 필요합니다. 펌웨어 사용자 정의는 프로젝트 요구 사항에 따라 해상도, 타이밍, 디스플레이 방향, 부팅 로고 및 OSD 구성과 같은 매개 변수를 다룰 수 있습니다.

5. 산업 지향적 디자인

산업용 장비는 지속적으로 작동할 수 있으며 전기 간섭, 온도 변화 및 공간 제한이 발생할 수 있습니다. 컨트롤러는 안정적인 전력 관리, 최적화된 신호 라우팅, EMI를 고려한 엔지니어링으로 설계되어 까다로운 임베디드 애플리케이션을 지원합니다.

주요 기술 사양

다음 표에는 HDMI-TTL 인터페이스 AD 보드의 주요 공개 사양이 요약되어 있습니다.

엔지니어는 주문을 하거나 대량 생산을 시작하기 전에 선택한 LCD 패널에 대한 전체 전기, 타이밍, 기계 및 커넥터 사양을 확인해야 합니다.

보드는 어디에 사용될 수 있나요?

컴팩트한 아키텍처와 구성 가능한 디스플레이 인터페이스 덕분에 HDMI-TTL 인터페이스 AD 보드는 다양한 임베디드 애플리케이션에 유용합니다. 일반적인 사용 사례는 다음과 같습니다.

• 산업용 HMI:산업용 컴퓨터 또는 컨트롤러를 소형 TFT 운영자 디스플레이에 연결합니다.
• 의료 기기:진단, 모니터링 및 실험실 장비를 위한 디스플레이 인터페이스를 제공합니다.
• 휴대용 테스트 장비:PCB 공간과 전력 관리가 중요한 소형 디스플레이를 지원합니다.
• 빌딩 자동화:제어 및 모니터링 터미널에 사용되는 드라이브 디스플레이 모듈입니다.
• 보안 장비:TFT 디스플레이를 소형 모니터링 및 제어 장치에 통합합니다.
• 내장형 터미널:맞춤형 산업용 및 스마트 장치를 위한 HDMI-TTL 연결을 제공합니다.

이러한 애플리케이션은 일반적으로 안정적인 이미지 전송, 예측 가능한 패널 호환성, 컴팩트한 설치, 최종 LCD 구성에 적용할 수 있는 컨트롤러 등 유사한 요구 사항을 공유합니다.

엔지니어는 LCD 통합에 어떻게 접근해야 합니까?

신뢰할 수 있는 디스플레이 프로젝트는 단순히 입력 커넥터를 기준으로 컨트롤러를 선택하는 것이 아니라 LCD 패널 사양에서 시작되어야 합니다. 구조화된 호환성 검사를 통해 나중에 개발 과정에서 비용이 많이 드는 재설계를 방지할 수 있습니다.

1. LCD 모델 식별:정확한 패널 부품 번호와 데이터시트를 확인하세요.
2. 인터페이스를 확인하세요.패널이 필수 TTL/RGB 핀 구성을 사용하는지 확인하십시오.
3. 전압 확인:컨트롤러의 패널 전압 설정을 LCD 사양과 일치시키세요.
4. 타이밍 확인:픽셀 클럭, 수평 타이밍, 수직 타이밍, 동기화 및 관련 매개변수를 확인합니다.
5. 백라이트를 일치시키십시오:LED 전압, 전류, PWM 요구 사항 및 커넥터 구성을 확인합니다.
6. 기계적 세부정보를 확인하세요.FPC 방향, 커넥터 위치, 보드 치수 및 장착 요구 사항을 확인하십시오.
7. 전체 어셈블리를 테스트합니다.이미지 안정성, 시작 동작, 밝기 제어, 온도 성능 및 장기 작동을 평가합니다.

컨트롤러 공급업체에 LCD 데이터시트, 의도된 애플리케이션, 입력 소스 및 인클로저 제약 조건을 제공하면 매칭 프로세스가 훨씬 더 효율적이 될 수 있습니다.

사용자 정의는 어떻게 프로젝트 호환성을 향상시킵니까?

표준 컨트롤러 보드는 일반 애플리케이션에 유용하지만 OEM 제품에는 일반 구성으로 해결할 수 없는 요구 사항이 있는 경우가 많습니다. 따라서 펌웨어 및 하드웨어 맞춤화는 디스플레이 개발의 중요한 부분이 될 수 있습니다.

스카이-TDM은 다음을 포함할 수 있는 사용자 정의 옵션을 제공합니다.

• LCD 해상도 및 타이밍 구성
• 디스플레이 프레임 속도 및 이미지 매개변수 조정
• 부팅 로고 및 시작 인터페이스 사용자 정의
• OSD 메뉴 구성
• 디스플레이 방향 조정
• TTL/RGB 케이블 및 FPC 커넥터 일치
• 백라이트 밝기 및 전력 순서 최적화
• PCB 실크스크린 및 개인 상표 맞춤화
• 기계적 장착 적응

이 접근 방식은 정의된 LCD 모델, 맞춤형 인클로저 또는 긴 제품 수명 주기를 갖춘 장비를 개발하는 OEM 제조업체에 특히 유용합니다. SKY-TDM은 또한 터치 패널, LCD 디스플레이 및 LCD 드라이버 보드를 포괄하는 광범위한 디스플레이 통합 기능을 제공하여 다중 구성 요소 소싱을 단순화하는 데 도움이 됩니다.

자주 묻는 질문

Q1: HDMI-TTL 인터페이스 AD 보드와 함께 작동할 수 있는 LCD 패널은 무엇입니까?

이 보드는 호환 가능한 TTL/RGB TFT LCD 패널용으로 설계되었습니다. 호환성은 패널의 인터페이스, 해상도, 타이밍, 전압, 커넥터 및 백라이트 요구 사항에 따라 다릅니다. 정확한 LCD 모델을 제공하면 엔지니어링 팀이 호환성을 확인하는 데 도움이 됩니다.

Q2: 특정 LCD에 맞게 펌웨어를 사용자 정의할 수 있습니까?

예. 디스플레이 타이밍, 해상도, 방향, 시작 로고 및 OSD 관련 설정을 포함한 프로젝트 요구 사항에 따라 펌웨어를 사용자 정의할 수 있습니다.

Q3: 보드에 백라이트 드라이버가 포함되어 있습니까?

예. 컨트롤러에는 통합 LED 백라이트 드라이버가 포함되어 있어 추가 외부 백라이트 제어 모듈의 필요성을 줄이는 데 도움이 됩니다.

Q4: 컨트롤러는 어떤 패널 전압을 지원합니까?

게시된 사양에는 선택 가능한 3.3V 및 5V 패널 전압 옵션이 나와 있습니다. LCD 제조업체의 사양에 따라 올바른 설정을 선택해야 합니다.

Q5: 산업용 장비에 적합한 보드인가요?

예. 이 제품은 HMI 터미널, 의료 장비, 실험실 장비, 휴대용 테스트 장치 및 임베디드 제어 시스템과 같은 산업용 애플리케이션용으로 설계되었습니다. 공개된 작동 온도 범위는 -20°C ~ 80°C입니다.

Q6: SKY-TDM은 매칭 케이블을 제공할 수 있나요?

예. SKY-TDM은 맞춤형 TTL/RGB 신호 케이블 및 FPC 연결을 포함하여 디스플레이 통합 프로젝트를 위한 인터페이스 및 케이블 매칭을 지원합니다.

Q7: OEM 고객이 맞춤형 브랜딩을 요청할 수 있습니까?

예. 사용 가능한 사용자 정의에는 PCB 실크스크린 표시, 개인 라벨 패키징, 독점 펌웨어 및 기타 프로젝트별 요구 사항이 포함될 수 있습니다.

결론 및 프로젝트 지원

올바른 디스플레이 컨트롤러를 선택하면 임베디드 LCD 프로젝트의 효율성과 신뢰성에 큰 영향을 미칠 수 있습니다. HDMI-TTL 인터페이스 AD 보드는 HDMI 비디오 소스와 TTL/RGB TFT 패널 사이에 실용적인 브리지를 제공하는 동시에 신호 변환, 패널 전원 관리, 백라이트 제어 및 펌웨어 구성을 컴팩트 솔루션에 결합합니다. OEM 제조업체의 경우 타이밍, 펌웨어, 케이블, 커넥터 및 기계 세부 사항을 맞춤화할 수 있는 기능을 통해 제품 개발을 더욱 단순화하고 안정적인 장기 생산을 지원할 수 있습니다.

산업용 HMI, 의료 기기, 실험실 장치, 휴대용 테스터 또는 기타 내장형 디스플레이 제품을 개발하는 경우 SKY-TDM은 LCD 모델 및 시스템 요구 사항을 평가하는 데 도움이 될 수 있습니다. HDMI-TTL 인터페이스 AD 보드 살펴보기 또는저희에게 연락주세요LCD 데이터시트, 필요한 인터페이스, 수량 및 사용자 정의 요구 사항을 고려하여 적합한 디스플레이 컨트롤러 솔루션을 논의하십시오.
