기사 요약:산업용 디스플레이 시스템이 발전함에 따라 엔지니어는 종종 TTL/RGB 인터페이스에 의존하는 TFT LCD 패널과 최신 LVDS 신호 소스를 연결해야 하는 실용적인 과제에 직면합니다. 그만큼LVDS-TTL 신호 변환 보드~에서스카이-TDM이 두 가지 디스플레이 기술 간의 실질적인 연결을 제공하여 장비 제조업체가 기존 LCD 패널을 재사용하는 동시에 재설계 비용, 개발 시간 및 통합 복잡성을 줄일 수 있도록 지원합니다. 산업용 등급 PCB 설계, 안정적인 신호 전송, 통합 LED 백라이트 구동, 조정 가능한 VCOM 및 사용자 정의 지원을 갖춘 이 유형의 변환 보드는 산업용 HMI, 의료 장비, 임베디드 시스템, 운송 장비 및 기타 디스플레이 애플리케이션에 적합합니다.
안LVDS-TTL 신호 변환 보드LVDS 차동 디스플레이 신호를 호환 가능한 TFT LCD 패널에 필요한 TTL/RGB 병렬 신호로 변환하도록 설계된 디스플레이 인터페이스 회로입니다. 이 기능은 산업용 컴퓨터, 임베디드 컨트롤러 또는 디스플레이 소스가 LVDS 출력을 제공하고 선택한 LCD 패널이 TTL/RGB 인터페이스를 사용하는 경우 특히 중요합니다.
엔지니어는 적합한 LCD 패널을 교체하거나 전체 제어 시스템을 재설계하는 대신 신호 소스와 디스플레이 사이에 변환 보드를 도입할 수 있습니다. 이러한 접근 방식은 레거시 장비 업그레이드, 맞춤형 산업용 디스플레이 및 기존 LCD 재고를 계속 사용해야 하는 프로젝트에 특히 유용할 수 있습니다.

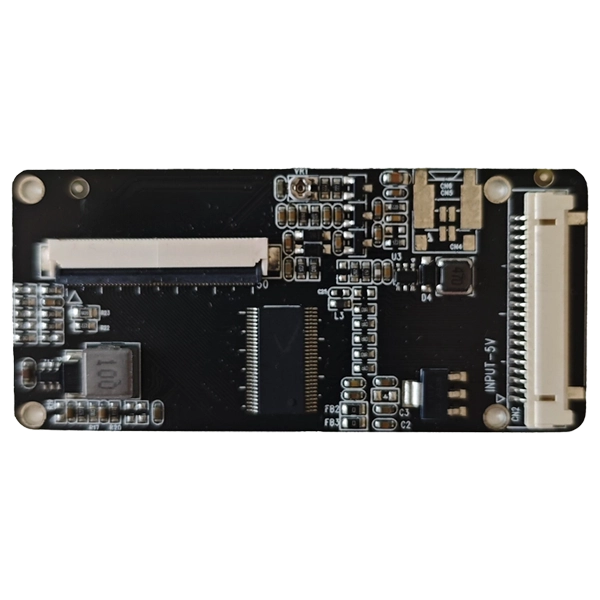

스카이-TDM의 솔루션은 산업용 디스플레이 통합을 중심으로 설계되었습니다. 표준 구성은 다음을 지원합니다.8비트 LVDS 입력그리고50핀 TTL/RGB LCD 출력, 5V 입력 공급 장치, 통합 LED 드라이버, VCOM 조정 및 작동 온도 범위-20°C ~ +70°C.
디스플레이 인터페이스가 항상 상호 교환 가능한 것은 아닙니다. LVDS와 TTL/RGB는 이미지 데이터를 전송하는 데 서로 다른 방법을 사용합니다. 즉, 소스와 LCD 패널이 서로 다른 인터페이스 아키텍처를 사용하는 경우 일반적으로 직접 연결이 불가능합니다.
이로 인해 OEM 장비 제조업체에는 다음과 같은 몇 가지 과제가 발생합니다.
적절하게 설계된 변환 보드는 인터페이스 불일치를 해결하는 동시에 나머지 디스플레이 아키텍처를 상대적으로 변경하지 않고 유지합니다. 레거시 장비를 업그레이드하는 제조업체의 경우 이는 전체 디스플레이 시스템을 재설계하는 것보다 더 효율적인 경로를 제공할 수 있습니다.
신호 무결성은 디스플레이 변환에서 가장 중요한 요소 중 하나입니다. 최적화된 차동 라우팅은 신호 왜곡을 줄이고 LVDS 소스와 변환 회로 간의 안정적인 이미지 전송을 지원합니다.
산업용 장비는 모터, 스위칭 전원 공급 장치, 통신 장치 및 기타 전자기 간섭 소스와 함께 작동하는 경우가 많습니다. 신중하게 설계된 PCB 레이아웃과 전력 아키텍처는 원치 않는 간섭을 줄이고 전반적인 시스템 안정성을 향상시키는 데 도움이 될 수 있습니다.
이 보드는 호환되는 TFT 패널을 위한 TTL/RGB 50핀 LCD 인터페이스를 제공합니다. 인터페이스에는 RGB 데이터, 동기화 신호, 클록, 전원 관련 신호, VCOM, 재설정 및 기타 디스플레이 제어 연결이 포함됩니다.
통합 LED 백라이트 드라이버는 전체 디스플레이 아키텍처를 단순화하는 데 도움이 됩니다. 여러 개의 독립 회로를 소싱하는 대신 장비 제조업체는 변환 및 백라이트 기능을 보다 컴팩트한 디스플레이 솔루션에 통합할 수 있습니다.
VCOM 조정은 보드를 다양한 LCD 패널과 일치시킬 때 추가적인 유연성을 제공합니다. 엔지니어는 디스플레이 구성을 미세 조정하여 선택한 패널에 적합한 이미지 성능을 얻을 수 있습니다.
디스플레이 통합 프로젝트에는 맞춤형 커넥터, 핀 정의, 케이블 길이, 장착 위치, 펌웨어 구성 또는 LCD 타이밍 매개변수가 필요한 경우가 많습니다. 이러한 요소를 적용할 수 있는 변환 보드 제조업체는 OEM 고객의 통합 작업을 크게 줄일 수 있습니다.
다음 표에는 SKY-TDM의 일반적인 구성이 요약되어 있습니다.LVDS-TTL 신호 변환 보드. 실제 사양은 선택한 LCD 패널 및 맞춤형 프로젝트 요구 사항에 따라 다를 수 있습니다.
| 목 | 일반적인 사양 |
|---|---|
| 입력 인터페이스 | LVDS, 8비트 |
| LCD 출력 인터페이스 | TTL/RGB, 50핀 |
| 입력 전압 | 5V |
| 백라이트 드라이버 | 통합 LED 드라이버 |
| VCOM 조정 | 지원됨 |
| 작동 온도 | -20°C ~ +70°C |
| 맞춤형 디자인 | 지원됨 |
| 일반적인 LVDS 커넥터 | HRS DF14-20 / DF19-20 인터페이스 |
| LCD 커넥터 | TTL FFC 50핀 |
엔지니어링 프로젝트의 경우 항상 정확한 LCD 패널 데이터시트를 참조하여 인터페이스 사양을 확인해야 합니다. 신호 정의, 전압 요구 사항, 타이밍, 방향 및 커넥터 할당이 패널마다 다를 수 있으므로 핀 수만으로는 호환성을 보장할 수 없습니다.
LVDS-TTL 변환의 유연성으로 인해 이 기술은 다양한 산업 및 임베디드 디스플레이 프로젝트에서 유용하게 사용됩니다.
예를 들어, 장비 제조업체는 검증된 50핀 TTL LCD 패널을 이미 기존 기계에 통합했을 수 있습니다. 교체 컨트롤러가 TTL/RGB가 아닌 LVDS를 출력하는 경우 제조업체가 전체 디스플레이 어셈블리를 교체하지 않고도 변환 보드가 인터페이스 브리지를 제공할 수 있습니다.
변환 보드 선택은 단순히 원하는 커넥터 유형이 아닌 LCD 패널부터 시작해야 합니다. 엔지니어는 주문하기 전에 전체 패널 인터페이스 정보를 수집해야 합니다.
소스가 단일 채널 또는 이중 채널 LVDS를 제공하는지 여부, 비트 깊이, 신호 타이밍, 전압 요구 사항 및 커넥터 구성을 확인하십시오. SKY-TDM의 표준 솔루션은 단일 채널 8비트 LVDS 입력을 지원하는 동시에 다양한 요구 사항에 대해 맞춤형 설계를 평가할 수 있습니다.
50핀 TTL 커넥터가 반드시 모든 LCD가 동일한 핀아웃을 사용한다는 의미는 아닙니다. RGB 데이터, HSYNC, VSYNC, DE, DCLK, VCOM, 전원, 백라이트 및 제어 신호를 변환 보드 정의와 주의 깊게 비교해야 합니다.
LCD 해상도, 픽셀 클럭, 수평 타이밍, 수직 타이밍 및 동기화 요구 사항은 보드 구성과 일치해야 합니다. 다양한 LCD 모델에는 펌웨어 또는 하드웨어 조정이 필요할 수 있습니다.
선택 단계에서 커넥터 위치, 케이블 길이, PCB 치수, 장착 구멍 및 사용 가능한 설치 공간을 고려해야 합니다. 소형 맞춤형 PCB는 내부 공간이 제한된 장비에의 통합을 단순화할 수 있습니다.
산업 프로젝트의 경우 초기 샘플은 조달 결정의 한 부분일 뿐입니다. 구매자는 엔지니어링 지원, 사용자 정의 기능, 품질 관리, 샘플 테스트, 생산 능력 및 장기적인 제품 가용성도 평가해야 합니다.
산업 구매자에게 변환 보드의 가치는 기본 신호 변환 그 이상입니다. SKY-TDM은 자사의 솔루션을 광범위한 산업용 디스플레이 통합 서비스의 일부로 포지셔닝하여 호환성 평가부터 생산까지 OEM 및 ODM 프로젝트를 지원합니다.
주요 이점은 다음과 같습니다.
이 원스톱 접근 방식은 일반 개발 보드가 아닌 특정 LCD에 맞는 변환 보드가 필요한 OEM 제조업체에 특히 유용할 수 있습니다. 엔지니어는 프로젝트 초기에 LCD 모델, 인터페이스 정의, 해상도, 커넥터 및 기계적 요구 사항을 확인함으로써 대량 생산 전에 호환성 위험을 줄일 수 있습니다.
표준 솔루션은 50핀 TTL/RGB 인터페이스를 사용하는 호환 가능한 TFT LCD 패널용으로 설계되었습니다. 정확한 호환성은 LCD의 핀 정의, 타이밍, 해상도, 전압 및 기타 전기적 요구 사항에 따라 달라집니다.
예. OEM 및 ODM 프로젝트의 경우 커넥터 유형, 핀 할당, 케이블 길이 및 인터페이스 정의를 대상 LCD 및 장비 구조에 따라 맞춤 설정할 수 있습니다.
예. 해당 하드웨어 또는 펌웨어 구성에 대해 다양한 LCD 해상도 및 타이밍 요구 사항을 평가할 수 있습니다. 엔지니어는 호환성 평가를 위해 정확한 LCD 모델이나 데이터시트를 제공해야 합니다.
예. 이 보드는 산업용 디스플레이 통합용으로 설계되었으며 -20°C ~ +70°C의 작동 온도 범위를 지원합니다. PCB 레이아웃, 전원 설계 및 신호 아키텍처는 까다로운 애플리케이션에서 안정적인 작동을 위해 최적화되었습니다.
예. 필요한 경우 LVDS 케이블, 백라이트 케이블, 전원 케이블 및 맞춤형 하네스를 포함하여 일치하는 케이블 어셈블리를 제공할 수 있습니다.
표준 버전은 단일 채널 8비트 LVDS 입력을 지원합니다. 대상 LCD의 타이밍 및 인터페이스 사양에 따라 맞춤형 보드 개발을 위해 듀얼 채널 LVDS 요구 사항을 평가할 수 있습니다.
예. 산업 프로젝트에는 샘플 평가를 적극 권장합니다. 실제 LCD 패널 및 시스템 컨트롤러를 사용하여 변환 보드를 테스트하면 대량 생산 전에 신호 호환성, 이미지 품질, 타이밍, 백라이트 작동 및 기계적 통합을 확인할 수 있습니다.
안LVDS-TTL 신호 변환 보드최신 LVDS 기반 시스템이 기존 TTL/RGB TFT LCD 패널과 함께 작동해야 하는 경우 효과적인 솔루션이 될 수 있습니다. 안정적인 신호 변환, 산업용 PCB 설계, 통합 백라이트 구동, VCOM 조정 및 사용자 정의 기능을 결합함으로써 OEM이 디스플레이 통합을 단순화하는 동시에 기존 LCD 하드웨어의 유용성을 확장하는 데 도움이 될 수 있습니다. 맞춤형 인터페이스, LCD 호환성 평가, 케이블 매칭 또는 생산 지원이 필요한 프로젝트의 경우 숙련된 산업용 디스플레이 파트너를 선택하면 프로토타입에서 대량 생산으로 훨씬 더 효율적으로 전환할 수 있습니다. 맞춤형 제품을 위한 신뢰할 수 있는 중국 제조업체 및 공급업체를 찾고 계시다면LVDS-TTL 신호 변환 보드, 저희에게 연락주세요LCD 모델, 인터페이스 정의, 해상도 및 시스템 요구 사항을 고려하여 SKY-TDM 엔지니어링 팀과 적합한 솔루션을 논의하십시오.
