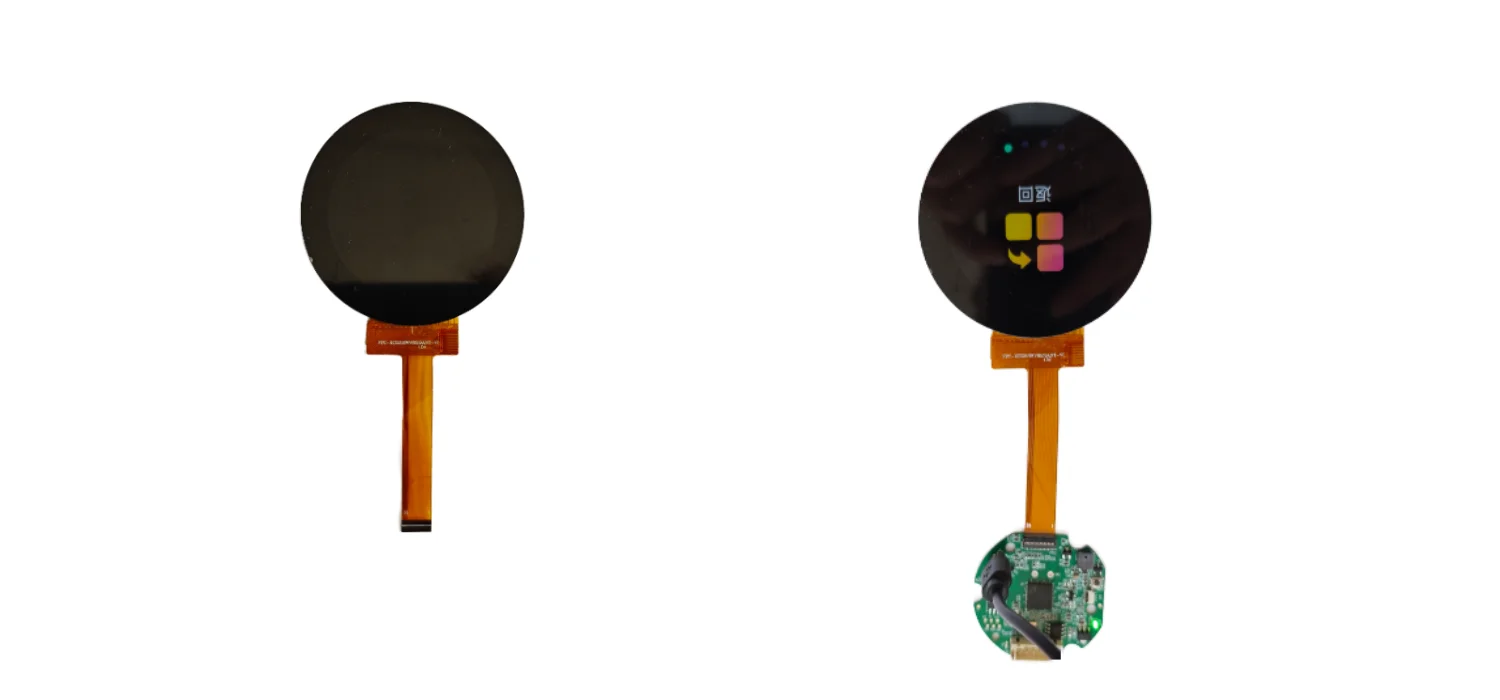

스마트 가전 및 소형 제어판용으로 특별히 설계된 2.1인치 원형 터치스크린입니다. SKY-TDM은 장비의 실제 구조와 인간-기계 상호 작용(HMI) 요구 사항에 따라 디스플레이 터치 스크린을 맞춤 설정할 수 있습니다.
이 2.1인치 원형 터치 디스플레이 솔루션은 480x480의 해상도와 대략 56.18 x 59.71 x 2.26mm의 크기를 갖습니다. 구조가 컴팩트합니다. ST7701 드라이버 IC를 사용하고 RGB 인터페이스(MIPI 인터페이스로 사용자 정의 가능)를 지원합니다.
우리는 고객의 핵심 요구 사항을 충족하는 맞춤형 디스플레이 솔루션을 제공하고 디스플레이 구성 요소를 장비의 전체 산업 설계에 원활하게 통합할 수 있도록 지원합니다.
원형 디스플레이는 점점 더 스마트 가전제품의 전통적인 정사각형 화면을 대체하고 있습니다.
원활한 산업 디자인: 원형 디스플레이는 직사각형 화면과 커피 머신, 공기 청정기, 스마트 스피커에서 흔히 볼 수 있는 곡선형 원통형 형태 사이의 시각적 충돌을 제거합니다. 화면이 깨지지 않고 제품 실루엣에 통합됩니다.
손잡이 교체: 많은 가전제품은 여전히 온도, 속도 또는 모드 선택을 위해 물리적인 회전식 손잡이를 사용합니다. 원형 터치 디스플레이는 동적 아이콘, 조정 가능한 감도, 기계적 마모 없이 노브의 기능을 디지털 방식으로 복제하는 동시에 인쇄된 다이얼보다 더 많은 정보를 제공할 수 있습니다.
컴팩트한 공간의 더 나은 활용: 작은 제어판에서 원형 레이아웃은 직사각형 화면의 낭비되는 모서리 영역을 방지합니다. 480×480 정사각형 픽셀 어레이는 원형 보기 영역에 자연스럽게 매핑되어 사용 가능한 디스플레이 영역을 최대한 활용합니다.
더욱 강력해진 시각적 초점: 원형 인터페이스는 사용자의 시선을 제어판 중앙으로 유도하므로 스마트 커피 머신 및 주방 가전제품의 시작/중지, 온도 조절 또는 모드 선택과 같은 주요 기능에 이상적입니다.
제품 라인 전반에 걸쳐 일관된 미학: 가전 브랜드는 조달 및 재고를 단순화하는 동시에 통일된 디자인 언어를 생성하는 커피 머신, 공기 청정기, 세탁기 등 여러 제품에 걸쳐 원형 디스플레이 모듈을 표준화할 수 있습니다.
터치 + 디스플레이 통합: 광학 본딩과 PCAP 터치가 결합된 원형 디스플레이는 밀봉되고 청소가 쉬운 전면 패널이 되며, 습기, 기름기 및 일일 청소에 노출되는 주방 가전제품에 매우 중요합니다.
스마트 가전제품의 경우 기존 에어갭 구조에 비해 옵티컬 본딩을 통해 더욱 통합된 디스플레이 효과를 구현해 제품의 고급스러운 느낌을 강조합니다.
터치 패널을 디스플레이에 완벽하게 접착함으로써 이 솔루션은 에어 갭으로 인한 가시광선 반사를 효과적으로 최소화하고 다양한 습도 수준에서 습기 유입을 방지합니다. 훨씬 깔끔한 전면 표면을 만들어 미적 요구 사항이 까다로운 가정용 제품에 특히 이상적입니다.
이 기술은 스마트 커피머신, 공기청정기, 주방가전, 세탁기 제어판, 스마트 오븐 등 다양한 가전제품 디자인에 폭넓게 적용될 수 있다.
56.18 × 59.71 × 2.26mm에 불과한 매우 컴팩트한 기계적 설치 공간을 갖춘 2.1인치 원형 터치 디스플레이 솔루션은 엄격한 내부 공간 제약이 있는 애플리케이션에 완벽하게 적합합니다. 480x480 해상도는 소형 제어판 어셈블리에 원활하게 통합되는 정사각형 사용자 인터페이스를 제공합니다.
우리는 다음 워크플로를 기반으로 고객과 맞춤형 솔루션을 논의할 수 있습니다.
디스플레이 크기 → 터치 패널 → 커버 유리 → 적층 → 인터페이스 구성 → 기계적 구조
다양한 프로젝트에는 다양한 화면 크기, 종횡비, 장착 구조 또는 특정 사용 사례에 맞는 터치 솔루션이 필요할 수 있습니다. 따라서 맞춤형 개발을 제품의 초기 설계 단계에 통합하는 것이 좋습니다. 귀하의 특정 요구 사항에 대한 심층적인 커뮤니케이션을 통해 당사는 탁월한 맞춤형 솔루션을 제공할 수 있습니다.
이 2.1인치 원형 터치 디스플레이 솔루션 어셈블리는 I2C 터치 인터페이스를 지원하므로 터치 기능이 고객의 마스터 제어 시스템과 원활하게 통합될 수 있습니다.
디스플레이 성능 측면에서 화면의 밝기는 300cd/m², 명암비는 800:1입니다. 모든 방향에서 최대 80°의 넓은 시야각을 제공하고 RGB 및 MIPI 디스플레이 인터페이스에 대한 옵션을 제공합니다.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | 다시 놓기 | 테 | 접지 | D0N | D0P | 접지 | D1N | D1P | 접지 | CLKN | CLKP | 접지 | NC | 접지 | 레다 | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| 레다 | LEDK | 접지 | VCC | 다시 놓기 | NC | SDA | SCK | CS | DCLK | 드 | VS | 고등학교 | BO-B5 | G0-G5 | R0~R5 | 접지 | TP-INT | TP-SDA | TP-SCL | TP-리셋 | TP-VCC | 접지 |
이러한 뛰어난 특성은 사용자의 HMI(인간-기계 상호 작용) 요구 사항을 완벽하게 충족하는 소형 가전 제품의 대화형 인터페이스를 위한 실용적인 기반을 마련합니다.
모든 고객 장치는 독특한 디스플레이 인터페이스와 독특한 산업 디자인을 갖추고 있습니다. 다양한 고객 기반에 서비스를 제공하기 위해 포괄적인 OEM 및 ODM 맞춤 서비스를 제공합니다. 맞춤형 터치 패널, 맞춤형 커버 유리, 다양한 인터페이스 옵션, 맞춤형 FPC 케이블, 로고 실크스크린 인쇄, 맞춤형 밝기 및 광학 매개변수 등 특정 요구 사항을 기반으로 맞춤형 솔루션에 대해 논의할 수 있습니다.
레퍼런스 2.1인치 원형 터치 디스플레이 솔루션 외에도 직렬 포트 보드와 같은 옵션을 포함한 통합 디스플레이 드라이버 보드 맞춤 서비스도 제공합니다.
1.요구사항 확인: 디스플레이 크기, 해상도, 터치 기능, 설치 공간을 공유하세요.
2.솔루션 디자인: 터치 패널, 커버 글래스, 인터페이스 구성을 제안합니다.
3. 샘플 개발: 기계 및 전기 검증을 위한 프로토타입 조립.
4.디자인 검증: 핏, 터치 성능, 광학 효과에 대한 공동 검토.
5. 대량 생산 : 선적 전 전체 검사를 통해 안정적인 배치 공급.
조기 참여가 권장됩니다. 표준 모듈을 중심으로 디자인을 강요하는 대신 디스플레이 어셈블리를 산업 디자인에 맞게 조정할 수 있습니다.

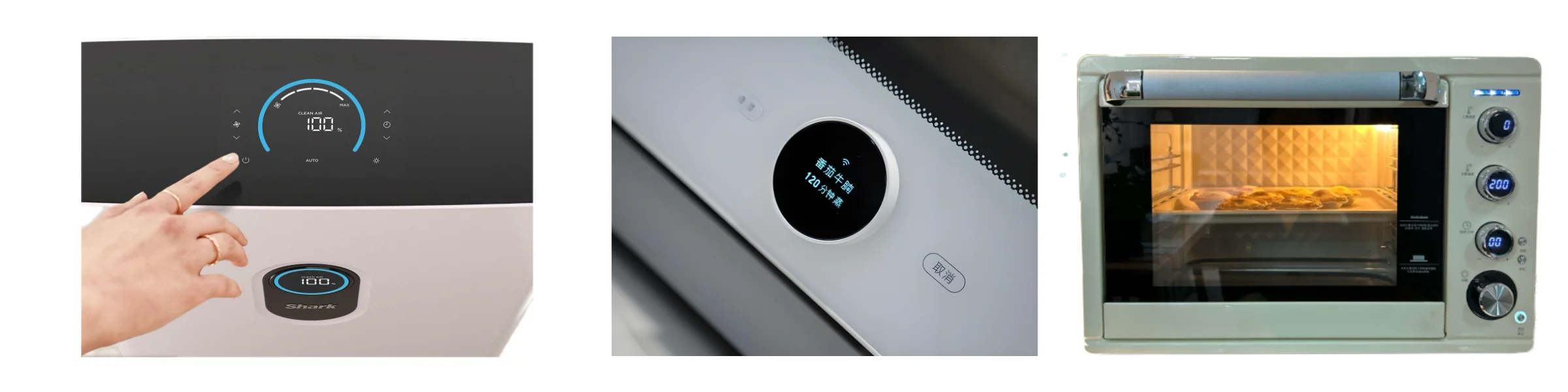

당사의 디스플레이 솔루션은 다음을 포함하여 다양한 스마트 홈 및 가전 제품에 널리 적용 가능합니다.
스마트 커피 머신: 터치 컨트롤은 현대적이고 대화형 사용자 인터페이스를 제공합니다.
공기 청정기: 컴팩트한 터치 디스플레이 어셈블리로 다양한 기능을 빠르게 조정할 수 있습니다.
스마트 주방 가전: 밥솥, 오븐, 레인지 후드와 같은 제품의 경우 회전식 손잡이 기능을 갖춘 터치 디스플레이를 제공합니다.
세탁기 및 건조기: 디스플레이를 통해 세탁 및 건조 프로그램을 빠르게 선택할 수 있으며 작동 상태를 직관적으로 볼 수 있습니다.
위에 언급된 모든 기기 카테고리에 대해 당사는 귀하의 특정 사양 요구 사항을 충족할 수 있습니다.

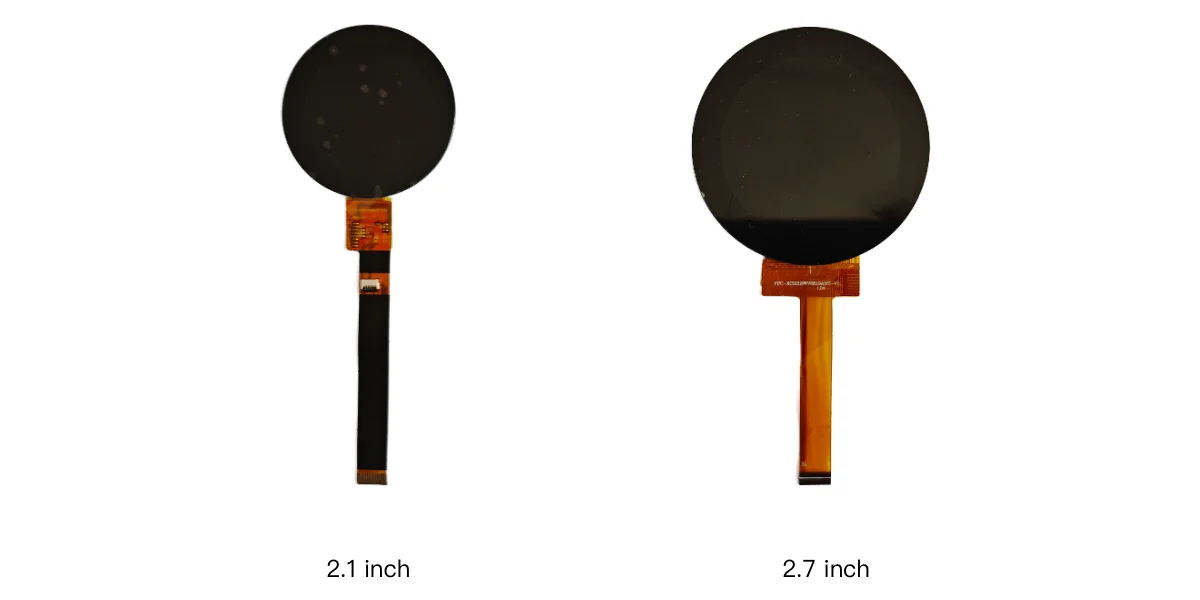

아니요, 우리는 더 다양한 옵션을 제공합니다. 2.1인치 어셈블리 외에도 1.6인치, 2.7인치, 5인치 및 기타 크기도 제공합니다. 구체적인 선택은 제품 요구 사항에 따라 다릅니다.
예. 터치 패널은 외형, 커버 유리의 특수 표면 처리, FPC 케이블 디자인 등을 포함하여 요구 사항에 맞게 완전히 맞춤화할 수 있습니다.
예. LCD 모듈이나 터치 패널을 별도로 공급할 수 있습니다. 터치패널 없이 커버글라스만 합지하는 솔루션도 지원합니다.
예. 이러한 유형의 소형 터치 디스플레이는 최종 애플리케이션 요구 사항에 따라 스마트 커피 머신, 공기 청정기, 주방 가전 제품 및 기타 지능형 제어 단말기와 같은 애플리케이션에 적합합니다.
예. 고객은 디스플레이 크기, 터치 패널, 커버 유리, 전체 적층, 인터페이스 유형 및 기계적 통합을 포함한 맞춤형 요구 사항을 당사와 논의할 수 있습니다.
이상적으로는 필요한 화면 크기, 해상도, 터치 기능, 커버 유리 크기, 설치 공간, 인터페이스 요구 사항, 작동 환경 및 예상 수량을 제공하십시오. 또한 제품 도면이나 3D 하우징 파일을 제공하면 기계 평가에 매우 도움이 될 것입니다.
귀하가 새로운 가전제품을 개발하는 경우, 우리는 설계 단계의 맨 처음부터 참여하여 귀하의 전반적인 제품 요구 사항을 종합적으로 평가할 수 있게 되어 기쁘게 생각합니다.
SKY-TDM은 고객과 긴밀히 협력하여 디스플레이 크기, 터치 솔루션, 커버 유리 및 맞춤형 드라이버 보드를 포함한 특정 요구 사항을 평가할 수 있습니다. 이러한 협업 접근 방식은 부적합한 표준 구조를 수용하기 위해 전체 설계를 타협할 필요가 없도록 완벽한 완제품을 만드는 데 도움이 됩니다.
향후 프로젝트에 대해 논의하려면 언제든지 저희에게 연락해 주시기 바랍니다.
