터치 패널은 단순한 투명한 표면 그 이상입니다. 내부 구조, 전도성 재료, 제조 정밀도 및 전기 설계 모두가 실제 응용 분야에서 안정적이고 안정적으로 작동할 수 있는지 여부를 결정합니다.
산업용 장비 제조업체의 경우 올바른 산업용 터치 패널을 선택하는 것은 단순히 화면 크기나 인터페이스를 비교하는 것 이상입니다. 복잡한 환경에서 안정적인 작동을 보장하려면 터치 패널의 작동 원리, 제조 공정 및 구조 설계가 제품의 내구성, 정확성 및 장기적인 작동 안정성에 어떤 영향을 미치는지 이해하는 것이 필수적입니다.
스카이-TDM주로 산업용 제어 시스템, 의료 장비, 자동차 전자 장치, 셀프 서비스 키오스크 및 안정적인 인간-기계 상호 작용이 필요한 기타 애플리케이션을 위한 맞춤형 터치 패널 솔루션을 제공합니다.
당사의 제품 포트폴리오에는 PCAP(투영 정전식) 터치 패널과 4선, 5선 및 8선 저항막 터치 패널이 포함됩니다. 각 기술은 고유한 작동 원리, 구조 설계 및 제조 프로세스를 갖추고 있어 서로 다른 응용 분야에 적합합니다.
PCAP(Projected Capacitive) 터치 패널은 전기장의 변화를 감지하여 정밀한 터치 제어를 구현하는 반면, 저항막 방식 터치 패널은 전도성 레이어 간의 물리적 접촉으로 인한 전기 신호 변화를 감지하여 이를 구현합니다.
두 기술 모두 사용자가 디스플레이와 직접 상호 작용할 수 있지만 재료, 전극 구성 및 조립 공정 측면에서 크게 다릅니다.

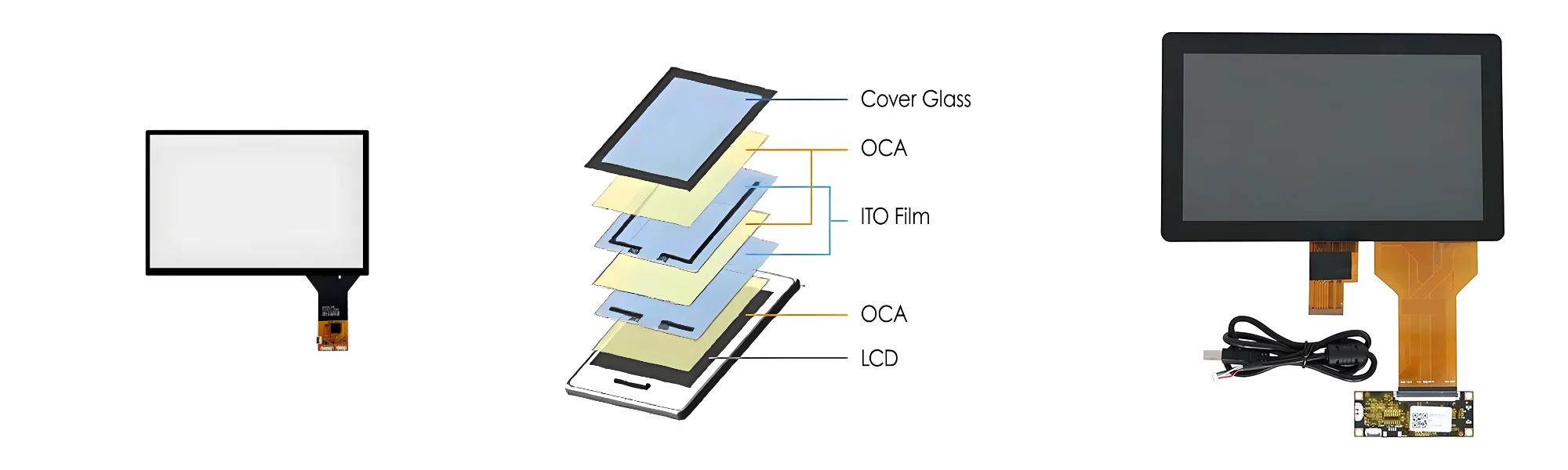

PCAP 터치 패널의 구조는 다음 구성 요소로 구성됩니다.
● 커버 유리 또는 기타 적합한 커버 표면 구성요소
● 투명 전도성 전극층
● 절연 및 지지재(예: OCA, SCA)
● 연성인쇄회로(FPC)
● 터치스크린 컨트롤러 보드
각 구성은 광학 성능, 기계적 특성, 두께 및 비용 간에 서로 다른 장단점을 제공하므로 다양한 응용 시나리오에 적응할 수 있습니다.

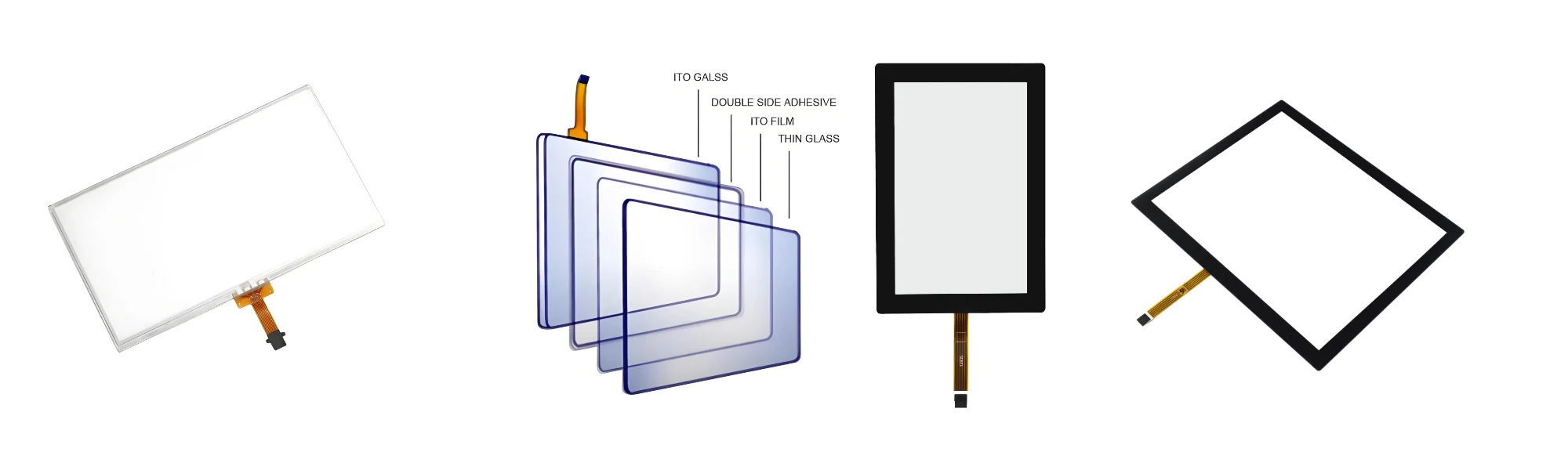

저항막 방식 터치 패널의 구조는 일반적으로 미세한 절연 스페이서 도트로 분리된 두 개의 전도성 층으로 구성됩니다.
상단 레이어는 일반적으로 투명 전도성 물질로 코팅된 유연한 필름이고, 하단 레이어는 유리 또는 전도성 코팅이 있는 다른 기판입니다.
사용자가 화면 표면을 누르면 상단 레이어가 변형되어 하단 전도성 레이어와 접촉됩니다. 그런 다음 컨트롤러는 결과적인 전기 신호를 측정하여 정확한 터치 위치를 결정합니다.
특정 설계 요구 사항에 따라 보호 코팅, 가장자리 테이프, 유연한 케이블 및 기계적 지지 구성 요소가 포함될 수도 있습니다.
이러한 압력 기반 작동 원리를 통해 저항막 방식 터치스크린은 맨손 작업을 지원할 뿐만 아니라 장갑을 낀 작업 및 적절한 스타일러스나 딱딱한 물체 사용과도 호환됩니다.
PCAP 정전식 터치 패널을 제조하려면 전도성 트레이스, 광학 표면, 정렬 정확도 및 전기 연결에 대한 정밀한 제어가 필요합니다.
제조 공정은 센서 소재와 구조 설계에 따라 다르지만, 주요 생산 단계는 일반적으로 다음 단계로 구성됩니다.
제조 공정에는 커버 유리, 센서 기판, 투명 전도성 재료, FPC(연성 인쇄 회로), 접착 테이프 및 기타 부품의 검사가 포함됩니다. 재료 품질은 광학 선명도, 전기적 성능, 적층 신뢰성 및 최종 제품의 기계적 강도에 직접적인 영향을 미칩니다. 산업 프로젝트의 경우 재료 선택은 장비의 작동 환경과 기계적 요구 사항에 따라 결정됩니다.
설계 요구 사항에 따라 커버 유리는 절단, 모서리 연삭, 드릴링, 연마 및 화학 강화와 같은 공정을 거칩니다. 맞춤형 실크 스크린 테두리, 로고, 장식 패턴 및 장착 기능도 적용할 수 있습니다. 선택한 소재와 디자인의 호환성에 따라 눈부심 방지(AG), 반사 방지(AR), 지문 방지(AF), 얼룩 방지 코팅과 같은 표면 처리를 적용할 수 있습니다. 이러한 처리는 터치 스크린이 다양한 조명 조건, 청소 절차 및 미적 요구 사항에 적응하는 데 도움이 됩니다.
정전 용량 센서에는 정전 용량 변화를 감지하기 위해 특정 배열로 배열된 투명 전도성 전극이 포함되어 있습니다. 전극 추적 패턴과 라우팅 설계에 따라 터치 신호가 감지되어 컨트롤러로 전송되는 방식이 결정됩니다.
센서 기술에 따라 제조 공정에는 포토리소그래피 에칭, 레이저 가공, 인쇄 또는 기타 적절한 방법이 포함될 수 있습니다. 전도성 트레이스의 결함은 터치 성능과 제품 일관성에 부정적인 영향을 미칠 수 있으므로 생산 정밀도가 중요합니다.
센서는 FPC를 통해 터치 컨트롤러에 전기적으로 연결되어야 합니다. 접착 공정에는 정밀한 정렬과 제어된 처리 조건이 필요합니다. 안정적인 전기 연결은 연결 오류를 최소화하고 센서와 컨트롤러 간의 안정적인 통신을 보장합니다.
커버 유리와 센서는 적절한 투명 접착제를 사용하여 함께 적층됩니다. 적층 품질은 제품의 외관, 광학 성능 및 기계적 무결성에 직접적인 영향을 미칩니다. 생산 과정에서 먼지, 기포, 정렬 편차, 접착 불량 등을 엄격하게 통제해야 합니다.
완성된 PCAP 정전식 터치 패널은 외관, 터치 반응, 전극 연속성 및 대상 컨트롤러와의 호환성을 검사합니다. 특정 프로젝트의 경우 추가 테스트에는 멀티 터치 성능, 장갑을 낀 손으로 작동, 물 간섭 작동, 넓은 온도 작동 및 전자기 호환성(EMC) 테스트가 포함될 수 있습니다.
재료 선택은 과도한 엔지니어링과 불필요한 비용 증가를 방지하기 위해 주로 적용 시나리오를 기반으로 해야 합니다. 이러한 고급 테스트는 모든 PCAP 터치 패널에 대한 표준 구성으로 가정해서는 안 됩니다.
4선 저항막 방식 터치 패널은 일반적으로 절연 스페이서 도트로 분리된 유연한 상단 전도성 필름과 하단 전도성 기판으로 구성됩니다.
일반적인 설계에서는 하단 기판에 X축 전극이 있고 상단 필름에 Y축 전극이 있습니다. 압력으로 인해 두 개의 전도성 표면이 접촉하면 컨트롤러는 해당 전극 세트에 전압을 적용하고 결과 신호를 측정하여 터치 좌표를 계산합니다. 제조 공정에는 일반적으로 다음이 포함됩니다.
● 재료 준비: 패널 사양에 따라 PET 필름, 전도성 기판, 스페이서 재료, 접착 테이프 및 FPC(Flexible Printed Circuit)를 선택합니다.
● 전도층 처리: 적절한 제조 공정을 활용하여 저항성 표면과 전극을 제작합니다.
● 스페이서 도트 형성: 전도성 기판에 균일한 절연 도트를 인쇄하여 패널을 누르지 않을 때 전도성 레이어가 분리된 상태로 유지되도록 합니다.
● 실크스크린 및 주변 가공: 필요에 따라 장식 테두리, 단열 패턴 또는 기타 특정 기능을 제조합니다.
● 적층 및 조립: 필요한 간격과 기계적 특성을 유지하면서 상단 필름과 하단 기판을 정렬하고 조립합니다.
● FPC 연결 및 검사 : 전기적 연결을 완료한 후 좌표, 저항, 외관, 기능 등을 검사합니다.
4선 저항막 방식 터치 패널은 매우 비용 효과적인 솔루션입니다.
5선 저항막 방식 터치 패널은 4선 버전과 비교하여 전극 구성이 다릅니다. 일반적인 설계에서 하단 전도성 기판은 감지 표면 역할을 하며 네 모서리의 전극은 측정 전기장을 설정하고 상단 전도성 필름은 주로 전압 감지 층 역할을 합니다.
8선 저항막 터치 패널은 기존 4선 아키텍처를 기반으로 추가 연결을 추가하여 보다 안정적인 전기 측정을 달성합니다.
적절한 터치 스크린 선택은 특정 애플리케이션 시나리오에 따라 다릅니다.
4선 저항막 터치 패널은 비용 제약이 엄격한 애플리케이션에 가장 적합합니다.
5선 저항막 터치 패널은 고주파 작동, 빈번한 접촉 및 예상되는 긴 서비스 수명과 관련된 산업 응용 분야에 매우 이상적입니다.
8선 저항막 방식 터치 패널은 뛰어난 안정성이 요구되는 열악한 환경에 적합합니다.
다양한 산업 환경에는 터치 성능, 내구성, 광학 품질 및 운영 유연성의 조합에 대한 다양한 요구 사항이 있습니다.
산업 자동화 및 인간-기계 인터페이스(HMI)
산업용 제어 패널은 일반적으로 안정적인 터치 응답, 안정적인 작동 및 장비 제어 시스템과의 호환성을 요구합니다.
PCAP 터치 스크린은 유리 표면, 직관적인 작동 및 멀티 터치 기능이 필요한 인터페이스에 이상적입니다. 반대로, 저항성 기술은 압력 기반 입력이 필요하거나 다양한 장갑 및 스타일러스와의 호환성이 필요한 응용 분야에 적합합니다.
의료 장비
의료 기기에는 청소하기 쉬운 표면, 제어된 기계적 크기, 안정적인 터치 반응이 필요합니다.
PCAP 터치 패널은 매끄러운 유리 전면 패널 디자인을 특징으로 하며, 저항성 패널은 압력 입력 및 전용 포인팅 도구와의 호환성이 우선시되는 장비에 적합합니다.
셀프서비스 키오스크 및 산업용 장비
셀프 서비스 키오스크, 자동 판매기, 프린터 및 장비 인터페이스에는 맞춤형 커버 유리, 장착 치수, FPC 라우팅 및 컨트롤러 호환성이 필요할 수 있습니다.
PCAP 터치 패널은 현대적인 사용자 경험을 제공하는 반면, 저항막 기술은 특정 입력 요구 사항이나 엄격한 비용 제약이 있는 애플리케이션에 더 적합합니다.
운송 및 야외 장비
철도 시스템, 해양 전자 장치, 충전소 및 실외 제어 터미널은 온도 변동, 습기, 진동 또는 높은 주변광과 같은 문제에 직면하는 경우가 많습니다.
이러한 애플리케이션에서 터치스크린은 전체 시스템의 필수적인 부분으로 평가되어야 합니다. 커버 유리, 밀봉 설계, 접착제, 컨트롤러 설정, 디스플레이 밝기 및 기계적 장착 방법과 같은 요소는 모두 전반적인 신뢰성에 영향을 미칩니다.
PCAP를 사용하든 저항성 기술을 사용하든 적절한 설계 및 검증 없이는 본질적으로 방수, 햇빛에서도 판독 가능 또는 환경 보호 기능을 보유한다고 가정할 수 없습니다.
적절한 공급업체를 선택할 때 다음 요소를 고려하는 것이 좋습니다.
● PCAP 및 저항막 터치패널 구조 경험
● 4선, 5선, 8선 저항 구성 사용 가능
● 재료 선택 및 구조 맞춤화 능력
● 센서 제작, 실크 스크리닝, 라미네이션, 조립에 대한 공정 제어
● FPC 및 터치 컨트롤러와의 호환성
● 포괄적인 품질 관리 기록 및 절차와 함께 치수 정확도
● 프로토타입 지원 및 양산 일관성
● 기술 커뮤니케이션 효율성 및 장기 공급 능력
우리는 OEM 및 ODM 프로젝트를 위한 맞춤형 터치 패널 솔루션을 제공하여 고객이 터치 패널 구조, 재료, 치수, 전기 연결 및 애플리케이션 요구 사항을 종합적으로 평가할 수 있도록 지원합니다.
PCAP 정전식 터치 패널이 필요하든 4선, 5선, 8선 저항성 터치 패널이 필요하든 당사는 장비의 기능적, 기계적 및 환경적 요구 사항을 충족하는 최적의 기계 솔루션을 선택할 수 있습니다.
연락을 환영합니다스카이-TDMPCAP 정전식 터치 패널, 4선, 5선 및 8선 저항막 터치 패널에 대해 논의하고 다음 프로젝트를 위한 터치 패널 솔루션을 맞춤화해 보겠습니다.
