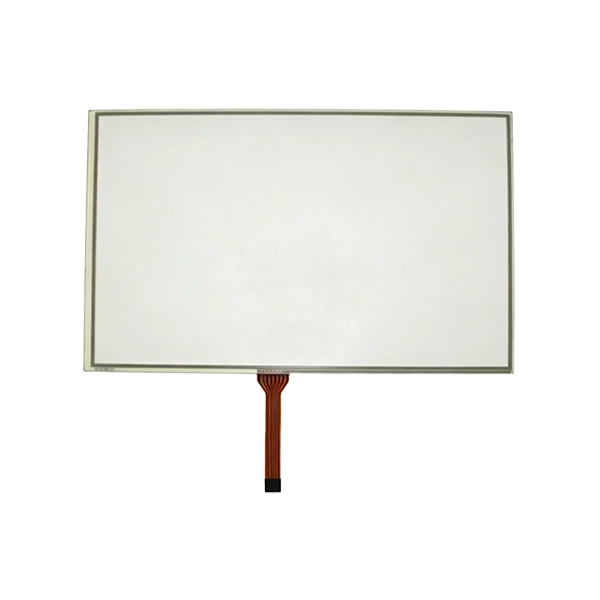

10.1인치 8선 저항막 터치 패널

SKY-TDM의 10.1인치 8선 저항막 터치 패널은 건설 기계, 농업용 차량, 광산 장비 및 오프로드 대형 차량용으로 설계되었습니다. 뛰어난 위치 정확도, 우수한 장기 교정 안정성 및 기본 장갑 작동성을 특징으로 하는 이 산업용 터치 패널은 맨손가락, 작업용 장갑 및 스타일러스를 사용하여 안정적으로 작동합니다. 정전식 터치가 어려운 진동, 극한의 온도, 먼지, 습기 및 강력한 EMI 간섭 환경에서도 안정적인 성능을 제공합니다.

문의 보내기

제품 설명

우리의10.1인치 8선 저항막 터치 패널건설 기계, 중장비, 농기계, 광산 기계, 크레인, 굴착기, 휠 로더 및 기타 오프로드 산업용 차량용으로 특별히 제작되었습니다.

소비자 등급 터치 패널과 달리 중장비는 지속적인 진동, 진흙, 비, 오일 오염, 먼지 및 극심한 온도 변화 속에서 작동합니다. 작업자는 일반적으로 두꺼운 작업용 장갑을 착용하며 열악한 현장 조건에 관계없이 일관되고 신뢰할 수 있는 터치 성능을 요구합니다.

당사의 산업용 8선 저항막 방식 터치 솔루션은 강화된 센서 구조, 내구성이 뛰어난 원재료, 최적화된 EMC 성능 및 연장된 서비스 수명을 통해 이러한 엄격한 과제를 해결합니다. 정전식 터치 패널이 종종 불안정하게 작동하는 열악한 실외 환경에서도 정확한 원터치 입력을 안정적으로 제공합니다.

SKY-TDM은 커버 렌즈 엔지니어링, 광학 본딩, 터치 컨트롤러 보정, 인터페이스 적응, 눈부심 방지 처리, 방수 밀봉 및 기계적 통합 지원을 포함한 전체 스펙트럼 사용자 정의 서비스를 제공합니다.

건설 기계용 8선 저항막 터치스크린을 선택하는 이유는 무엇입니까?

중장비는 소비자 중심의 멀티 터치 기능보다 타협할 수 없는 작동 안정성을 우선시합니다.

기존의 4선 저항막 방식 및 정전식 터치 패널과 비교하여 8선 저항막 아키텍처는 다음과 같은 주요 이점을 제공합니다.

• 뛰어난 터치 포지셔닝 정확도

• 장기 교정 안정성

• 장갑 작동에 대한 기본 지원

• 맨손, 스타일러스 및 단단한 도구와 호환 가능

• 향상된 진동 방지 성능

• 장기 유지관리 비용 절감

• 심한 EMI 간섭에도 안정적인 성능

• 먼지가 많고 습한 작업 시나리오에 적응 가능

지속적인 HMI 상호작용 중에 작업용 장갑을 착용한 건설 장비 작업자에게는 저항막 터치가 여전히 선호되는 기술입니다. 전기 전도성 대신 압력 활성화에 의존하므로 현장 조건에서 정전식 터치의 한계를 제거합니다.

일반적인 응용 분야

당사의 10.1인치 8선 저항막 터치 패널은 굴착기, 휠 로더, 불도저, 이동식 크레인, 도로 롤러, 콘크리트 펌프 트럭, 광산 장비, 드릴링 장비, 농업 기계, 산업용 지게차 등에 널리 통합됩니다.

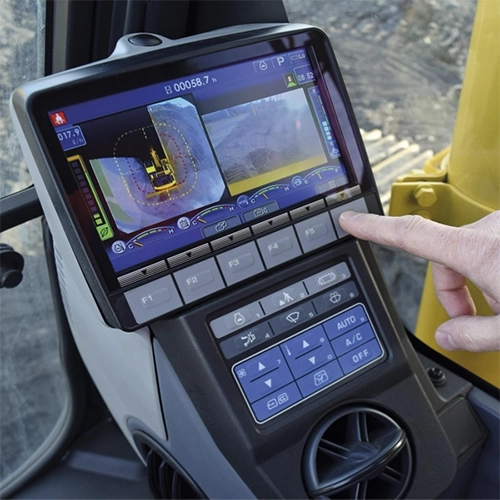

10.1 Inch 8 Wire Resistive Touch Panel for excavator and construction machinery

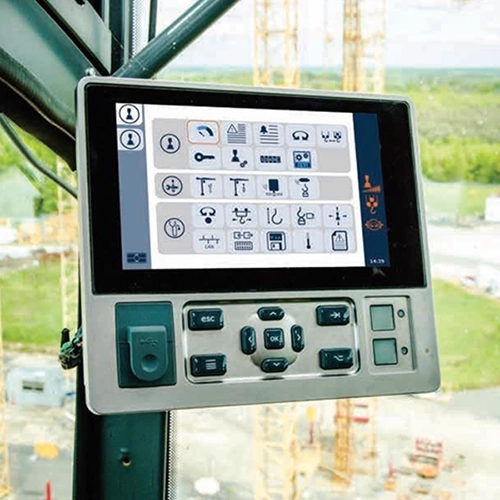

10.1 Inch 8 Wire Resistive Touch Panel for heavy equipment and mining machinery

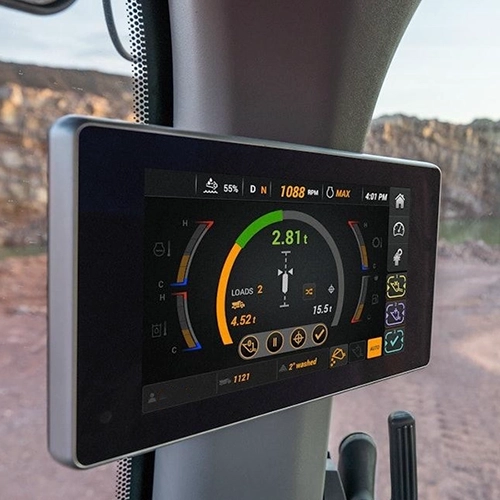

10.1 Inch 8 Wire Resistive Touch Panel for agricultural and off-highway vehicles

건설 기계 터치스크린의 핵심 설계 요구 사항

터치 패널은 전체 HMI 시스템의 한 구성 요소일 뿐입니다. 수년간 문제 없는 현장 작동을 보장하려면 풀 터치 모듈을 현장 환경 조건에 맞게 설계해야 합니다.

요구 사항	권장 사양 / 최적화된 설계 특징
넓은 작동 온도 범위 (건설 기계는 다양한 기후에서 일년 내내 작동합니다)	• 작동 온도: -30°C ~ +80°C • 보관 온도: -40°C ~ +85°C • 산업용 터치 컨트롤러 • 저온 저항성 PET 기판
뛰어난 진동 및 충격 저항 (굴삭기, 로드 롤러 및 드릴링 장비는 지속적인 기계적 진동을 발생시킵니다.)	• 강화된 FPC 구조 • 고강도 구조용 접착제 • 컨트롤러 풀림 방지 장착 설계 • 진동 방지 커넥터 • 강화된 유연한 테일 케이블링
전면 방수·방진 구조 (건축장비가 야외에 노출되는 작업)	• 최소 전면 패널 등급: IP65 • 업그레이드된 IP67 씰링 솔루션(옵션) • 정밀하게 설계된 방수 개스킷 • 가장자리 먼지 밀봉 구조 • 내장형 배수 설계 • UV 안정화 표면 소재
안정적인 장갑 조작성 (현장 작업자는 다양한 장갑을 자주 사용합니다)	• 안전 작업 장갑 • 가죽 장갑 • 보온 겨울 장갑 • 고무 보호 장갑
확장된 내구성 (건설기계의 수명은 일반적으로 10년을 초과합니다.)	• 3,500만 건 이상의 터치 활성화 • 견고한 긁힘 방지 표면 코팅 • 내마모성 PET층 • 자외선 차단 소재 • 수명이 긴 유연한 케이블
강력한 EMI/EMC 성능	• EMI 차폐 구조 • 최적화된 접지 레이아웃 • 온보드 필터링 회로 • 안정화된 임베디드 펌웨어 • 포괄적인 ESD 보호
햇빛 가독성 (실외에 배치된 장비는 직사광선 아래에서도 선명한 시야가 필요합니다)	• 전체 광학 본딩 • 눈부심 방지(AG) 코팅 • 반사 방지(AR) 코팅 • 고휘도 LCD 페어링 • 자외선 차단 커버 렌즈 • 내부 패널 반사 억제
견고한 기계 구조 (건설차량은 지속적인 충격과 심한 먼지, 유류 오염에 직면해 있습니다)	• 견고한 산업용 전면 베젤 • 강화된 금속 장착 프레임 • 강화된 장착 구멍 • 맞춤형 개스킷 두께 • 산업 구조 접착 • 유연한 케이블을 위한 보호 라우팅

기술 사양

목	사양
크기	10.1인치
터치 기술	8선 저항성
인터페이스	USB/RS232/IIC
표면 경도	≥3H
빛 투과율	≥80%
작동 온도	-30°C ~ +80°C
작동력	맞춤형
EMC	산업용 EMC 최적화 설계
ESD 보호	IEC 표준 준수
터치 수명	≥3,500만 활성화
커버 유리	맞춤형 가능
제어 장치	산업용 등급
OEM / ODM	완벽하게 지원됨

맞춤화 기능

건설 기계의 각 모델에는 고유한 장착 제약 조건이 있습니다. SKY-TDM은 포괄적인 사용자 정의 옵션을 제공합니다.

- 맞춤형 터치 센서 크기

- 맞춤형 커버 글래스 디자인

- 실크스크린 테두리 인쇄 및 고객 로고 에칭

- 방수형 기계구조 개발

- 맞춤형 FPC 레이아웃 및 길이

- 맞춤형 커넥터 선택

- 다중 인터페이스 옵션: USB / RS232 / I²C

- 옵티컬 본딩 서비스

- 눈부심 방지 및 반사 방지 코팅

- 향상된 EMI 차폐 설계

- 두꺼워진 고성능 PET 필름

- 광범위한 온도 컨트롤러 매개변수 튜닝

- 고휘도 LCD 패널과 매칭

- 기계 프레임 설계 기술 지원

품질 보증

모든 터치 패널은 엄격한 사내 품질 검증을 거칩니다.

- 100% 기능 테스트

- 터치 정확도 및 선형성 교정

- 방수 실링검사

- 고온/저온 사이클링 테스트

- 진동 및 충격 테스트

- ESD 내성 테스트

- EMI 성능 검증

- 광학적인 외관 검사

- 지속적인 노화 테스트

- 포장 낙하 충격 시험

제품이 완벽한 상태로 고객에게 도착하도록 보장합니다.

SKY-TDM과 파트너 관계를 맺어야 하는 이유는 무엇입니까?

SKY-TDM은 산업용 터치스크린 전문 제조업체로서 고객의 요구에 맞는 유연한 원스톱 OEM 및 ODM 서비스를 제공합니다. 당사는 대형 오프로드 장비에 대한 광범위한 프로젝트 경험을 바탕으로 LCD 선택, 터치 패널 설계 및 광학 접합을 포함한 포괄적인 서비스를 제공합니다. 산업 부문에서 10년 이상의 제조 경험을 바탕으로 안정적인 공급망과 신속한 기술 지원을 보장합니다. 또한 당사의 ISO 인증 품질 관리 시스템은 고객의 판매 후 문제를 완전히 제거합니다.

FAQ

Q1: 건설 기계용 정전식 터치 스크린 대신 10.1인치 8선 저항막 터치 패널을 선택하는 이유는 무엇입니까?

A: 건설 기계의 작동 환경은 특히 복잡하고 가변적이기 때문입니다. 이러한 조건에서 저항막 방식 터치스크린은 정전식 화면에 비해 뛰어난 안정성을 제공하여 어떤 까다로운 환경에서도 안정적인 작동을 보장합니다.

Q2: 추운 겨울 환경에서도 터치스크린이 작동할 수 있나요?

답: 그렇습니다. 폭넓은 온도 범위의 소재와 산업용 등급 컨트롤러를 활용하여 -30°C까지 작동을 지원합니다. 또한 특정 프로젝트 요구 사항에 따라 추가 저온 튜닝을 구현할 수 있습니다.

Q3: 지속적인 진동에도 터치 패널의 성능이 안정적입니까?

답: 물론이죠. FPC(Flexible Printed Circuit)를 강화하고, 산업용 등급 구조용 접착제를 사용하고, 컨트롤러 장착을 최적화함으로써 중장비 애플리케이션의 방진 성능이 크게 향상되었습니다.

Q4: 작업자가 두꺼운 산업용 작업용 장갑을 착용한 상태에서 화면을 제어할 수 있습니까?

답: 그렇습니다. 압력 구동 저항막 터치 스크린은 두꺼운 작업용 장갑, 스타일러스 및 기타 비전도성 도구와 원활하게 작동하므로 추가 하드웨어 조정이 필요하지 않습니다.

Q5: 장비 하우징에 맞게 터치 패널을 수정할 수 있습니까?

답변: 완전히 사용자 정의할 수 있습니다. 우리는 맞춤형 치수, 맞춤형 인터페이스, 맞춤형 커버 유리, 맞춤형 케이블 레이아웃, 로고 인쇄 및 기계적 통합을 위한 포괄적인 기술 지원을 제공합니다.

Q6: 터치 솔루션은 산업 EMC(전자기 호환성) 표준을 충족합니까?

답: 그렇습니다. 터치 시스템은 전자파 차폐, 최적화된 접지, 내장형 ESD(정전기 방전) 보호 기능을 통합한 산업 등급 EMC 아키텍처로 제작되어 간섭이 심한 차량 환경에서 안정적인 작동을 보장합니다.

Q7: 이 터치 제품은 어떤 분야에 적합합니까?

A: 건설 기계, 광산 장비, 농업 기계, 임업 차량, 산업용 오프 하이웨이 차량, 해상 제어 시스템 및 실외 자동화 장비에 완벽하게 적합합니다.

Q8: SKY-TDM은 완전한 통합 디스플레이 모듈을 공급할 수 있습니까?

답: 그렇습니다. 독립형 터치 패널을 넘어 당사는 LCD 매칭, 옵티컬 본딩, 컨트롤러 보드 통합, 맞춤형 커버 유리, 산업 및 건설 기계용으로 특별히 맞춤화된 완성 디스플레이 모듈을 포함한 포괄적인 서비스를 제공합니다.

문의하기

신뢰할 수 있는 소스 준비 완료10.1인치 8선 저항막 터치 패널당신의 건설 기계에? 크기, 인터페이스, 밀봉 등급 및 온도 사양을 포함한 자세한 요구 사항을 보내주십시오. SKY-TDM은 유연한 맞춤화, 적시 샘플링 및 안정적인 대량 생산을 제공합니다. 프로젝트 논의를 시작하려면 저희에게 연락하세요.
